Bijzondere antenne met uitleg

[Drs. IJzerbout]

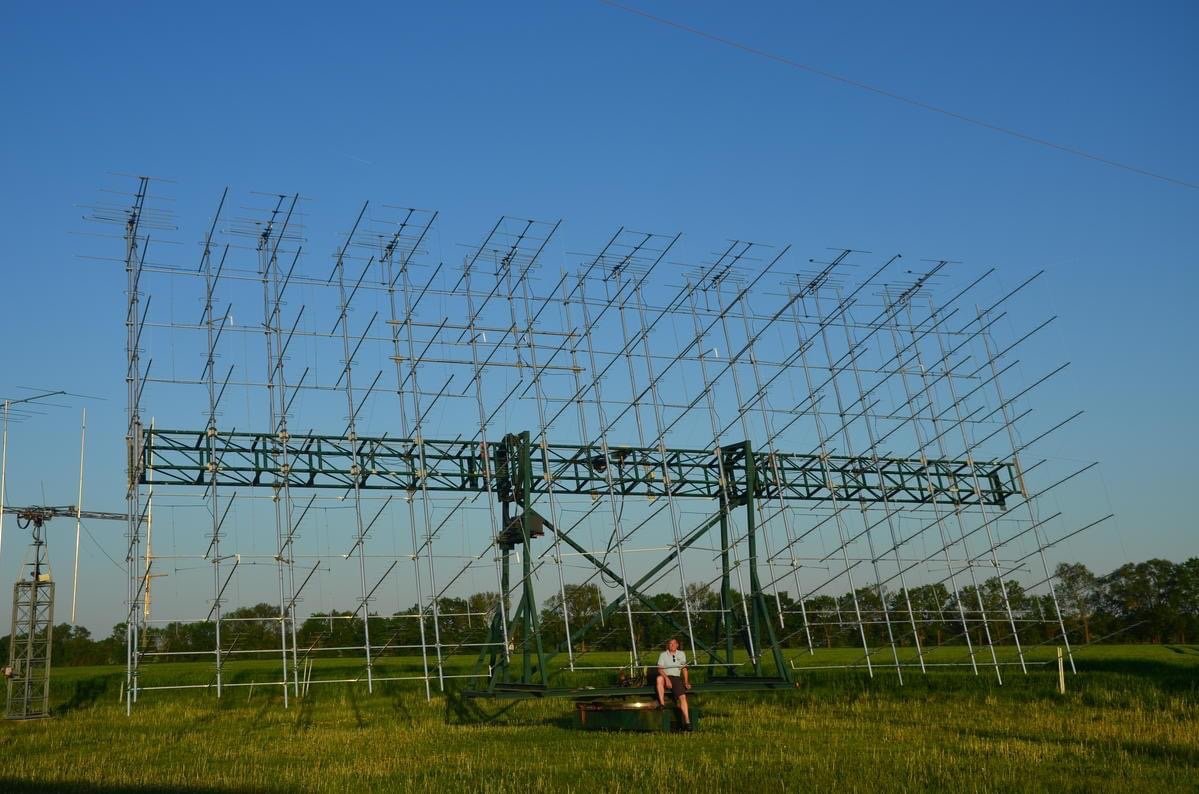

This is the array at DL7APV.   He died yesterday, and was a well known EME advocate.   I post this because his antenna is rather unusual.

THis is his 432 MHz EME antenna.  It is made of 128 11 element yagi beams (all home made, designed by a friend of his).   This  means its a 1408 element antenna.   It offers about 33.7 dB gain over a dipole.  THAT MEANS:  If you feed it with 1000 watts, you get an ERP of 2,370,000 watts.

Impressive, but what you may find even more interesting, is there is no coax in the array.   The entire phasing harness is made of open wire ("ladder") line (which he made himself).  This keeps losses VERY low, as open wire line, properly made, is way less lossy than even the best coax/heliax/hardline.    Also, all driven elements are folded dipoles, so there is no loss in "gamma match" rods like in the average Yagi.  Since the folded dipole is a balanced feed dipole, the open wire line is a good way to feed these yagis.

There is a balun at the bottom where the transformation from open wire line to low loss coax takes place, then low loss coax goes to his shack.

Click on the image to see more detail.    (The Yagis across the top are on 2 meters, all the rest are the 440 yagis, you can barely see their elements.   EDIT:  WRONG, those are 3 meter yagis for FM Broadcast reception, apparently , he used FM broadcast signals to to detect VHF band openings.)

73 and happy Monday,
WR8Y





Dit is de array van DL7APV.   Hij is gisteren overleden en was een bekend EME voorstander.   Ik plaats dit omdat zijn antenne nogal ongebruikelijk is.

Dit is zijn 432 MHz EME-antenne.  Hij bestaat uit 128 11 element yagi bundels (allemaal zelfgemaakt, ontworpen door een vriend van hem).   Dit betekent dat het een 1408 elementen tellende antenne is.   Hij biedt ongeveer 33,7 dB versterking ten opzichte van een dipool.  DAT BETEKENT: Als je hem voedt met 1000 watt, krijg je een ERP van 2.370.000 watt.

Indrukwekkend, maar wat je misschien nog interessanter vindt, is dat er geen coax in de array zit.   De hele faseringsbundel is gemaakt van open draad ("ladder") lijn (die hij zelf heeft gemaakt).  Dit houdt de verliezen ZEER laag, omdat open draad, op de juiste manier gemaakt, veel minder verliesgevend is dan zelfs de beste coax/heliax/hardline.    Ook zijn alle aangedreven elementen gevouwen dipolen, dus er is geen verlies in "gamma match" staven zoals in de gemiddelde Yagi.  Omdat de gevouwen dipool een gebalanceerde voedingsdipool is, is de open draadlijn een goede manier om deze yagi's te voeden.

Er is een balun aan de onderkant waar de transformatie van open draad naar coax met laag verlies plaatsvindt, waarna de coax met laag verlies naar zijn shack gaat.

Klik op de afbeelding om meer details te zien.    (De yagi's aan de bovenkant zijn op 2 meter, de rest zijn de 440 yagi's, je kunt de elementen nauwelijks zien.   EDIT: FOUT, dat zijn 3 meter yagi's voor FM-ontvangst, blijkbaar gebruikte hij FM-signalen om VHF-bandopeningen te detecteren).

73 en fijne maandag,
WR8Y



[Erwinnaar]

Wat kan je ermee ontvangen? Totaal geen verstand van, etherhopperen? Tv? Radio?

[minplus]

Ik ben gelukkig niet herkenbaar in beeld.

[Drs. IJzerbout]

3 uren geleden, Erwinnaar zei:

Wat kan je ermee ontvangen? Totaal geen verstand van, etherhopperen? Tv? Radio?

EME = Earth/Moon/Earth ook wel moonbouncing genoemd.
Zo kun je van jouw locatie met de maan als reflector een verbinding opbouwen naar een andere zendamateur op de aarde. Beide kanten moeten zicht op de maan hebben.
Je hebt veel vermogen nodig wil van dit pad gebruik maken en je moet de maan kunnen volgen.

[Psychosammie]

Donders, dat is handig. Klein beetje tunen naar 433Mhz en dan kan ik mijn Klikaanklikuit in de tuin via de maan aan en uit zetten.



Al beschikbaar bij Ali?



[Mojo]

12 minuten geleden, Psychosammie zei:

Donders, dat is handig. Klein beetje tunen naar 433Mhz en dan kan ik mijn Klikaanklikuit in de tuin via de maan aan en uit zetten.



Al beschikbaar bij Ali?



Ja, je kan ook je koelkast slopen
