probleem (terug) capteren astra 19,2 en 23,5

[Sprietje]

Als je 19 volt meet op de uitgangen van de satellietontvanger, dan is de voeding voor de lnb's in orde. De ontvanger staat dan op een zender afgesteld met horizontale polarisatie. Je kan dan ook nog de voedingsspanning bij de lnb meten. Daarvoor schroef je de F-connector los van de lnb en meet je de spanning tussen de middenader en de F-connector. Kijk goed uit dat je geen sluiting maakt tussen de middenader en de F-connector, vooral als de middenader maar een heel klein stukje buiten de F-connector uit steekt. Je hebt je universeelmeter ingesteld op gelijkspanning 20V of hoger. Bij het los- en vastschroeven van F-connectors is het altijd aan te bevelen om de satellietontvanger spanningsloos te zetten om kortsluiting te voorkomen.



[krisv]

Sprietje, om toch echt niks verkeerd te doen herhaal ik even :

1. box spanningloos

2. 4 kabels (twin) van beide lnb's losschroeven

3. box terug voorzien van electriciteit en zender op H polarisatie

4. rode pen tegen f connector houden; zwarte pen tegen middenader en zorgen dat beide pennen geen connectie maken ? zal in dit geva





maak nog even af... zal in dit geval wat isolatietape aan binnenzijde van connector kleven

[Sprietje]

De rode pen op de middenader en de zwarte op de F-connector. Als je het andersom doet, zal de universeelmeter -19v aangeven i.p.v. +19v.
Belangrijk is dat je met de meetpen geen verbinding maakt tussen de middenader en de F-connector.



[krisv]

top



[trust]

Helaas is deze manier van meten niet alleszeggend , met de lnb aangesloten kan de spanning inzakken , door slechte kabel , kapotte lnb of brakke lnb spanningsvoorziening in de ontvanger .

eigenlijk zou je moeten meten met een T-stuk in de coax bij de lnb .

[ceesv]

Of met een belasting weerstand.

[krisv]

- spanning aan beide lnb’s uitgemeten.

  Vóór diseqc’s : beide kabels (twin) = 19V  -  aan lnb’s :  lnb 1 = 18,7 V /  lnb 2 = 0 V (vreemd gezien beide astra's actief)

- alle f connectoren verwijderd van kabels en terug ‘vernieuwd’ :

   spanning blijft identiek aan lnb 1 en lnb 2 (?)

Zal wellicht verklaring voor zijn dat op beide disecq’s lnb 2 geen spanning geeft ?

resultaat : horizontale transponders soms actief / inactief.

Gemerkt dat na het kiezen van een zender met verticale polarisatie de horizontale wel werkt op 19,2. Helaas niet zo op 23,5.

andere suggesties ?

[Toyota]

Als je de disecq er eens tussen uit laat en dan test op de lnb.

[mebo870]

2 uren geleden, krisv zei:

 lnb 1 = 18,7 V /  lnb 2 = 0 V (vreemd gezien beide astra's actief)

Wat is daar vreemd aan, je gebruikt een diseqc (switch) het is normaal dat er maar een van de lnb's spanning krijgt.

Wat je nu meent te ondervinden betreft ontvangst van de Astra 19.2, het kan gebeuren, zelfs zonder dat de Astra 19.2 lnb is aangesloten, dat je denkt signaal te ontvangen van Astra 19.2, terwijl je eigenlijk signaal van Astra 23.5 ontvangt, aangezien sommige frequenties op beide satellieten gebruikt worden.

[krisv]

Soms zijn de horizontale transponders op beide astra's wél te bekijken;  echter geen peil op te trekken...

hoe kan dit dan ?

[ceesv]

Diseqc schakelaar defect?

[krisv]

kan een defecte diseqc schakelaar dit probleem veroorzaken ? In dit geval zouden ze beiden defect zijn gezien horizontale transponders op beide astra's het laten afweten.

nu = spaun sar 212 F. In welk alternatief voorzien indien probleem effectief kan veroorzaakt worden door schakelaar ?

[mebo870]

Meten is weten en gissen is missen.

Dan sluit je toch even de lnb's een voor een aan om te testen.

[Sprietje]

Beste krisv



Je schrijft dat je een Visiosat Bisat hebt met een G2-houder.
Een G2-houder is voor de Hotbird 13 en Astra 19,2 en dat terwijl je de Astra 19,2 en Astra 23,5 wilt ontvangen.
Hoe zit dat?
Maak eens een foto van je schotel liefst zo dat de lnb's van voren te zien zijn.



[krisv]

Sprietje, gezien jouw talrijke (gewaardeerde) tussenkomsten begrijp ik volkomen dat je je wellicht niet meer herinnert dat ik deze vraag reeds heb beantwoord. 😉 Betreft idd. een G4 ipv G2

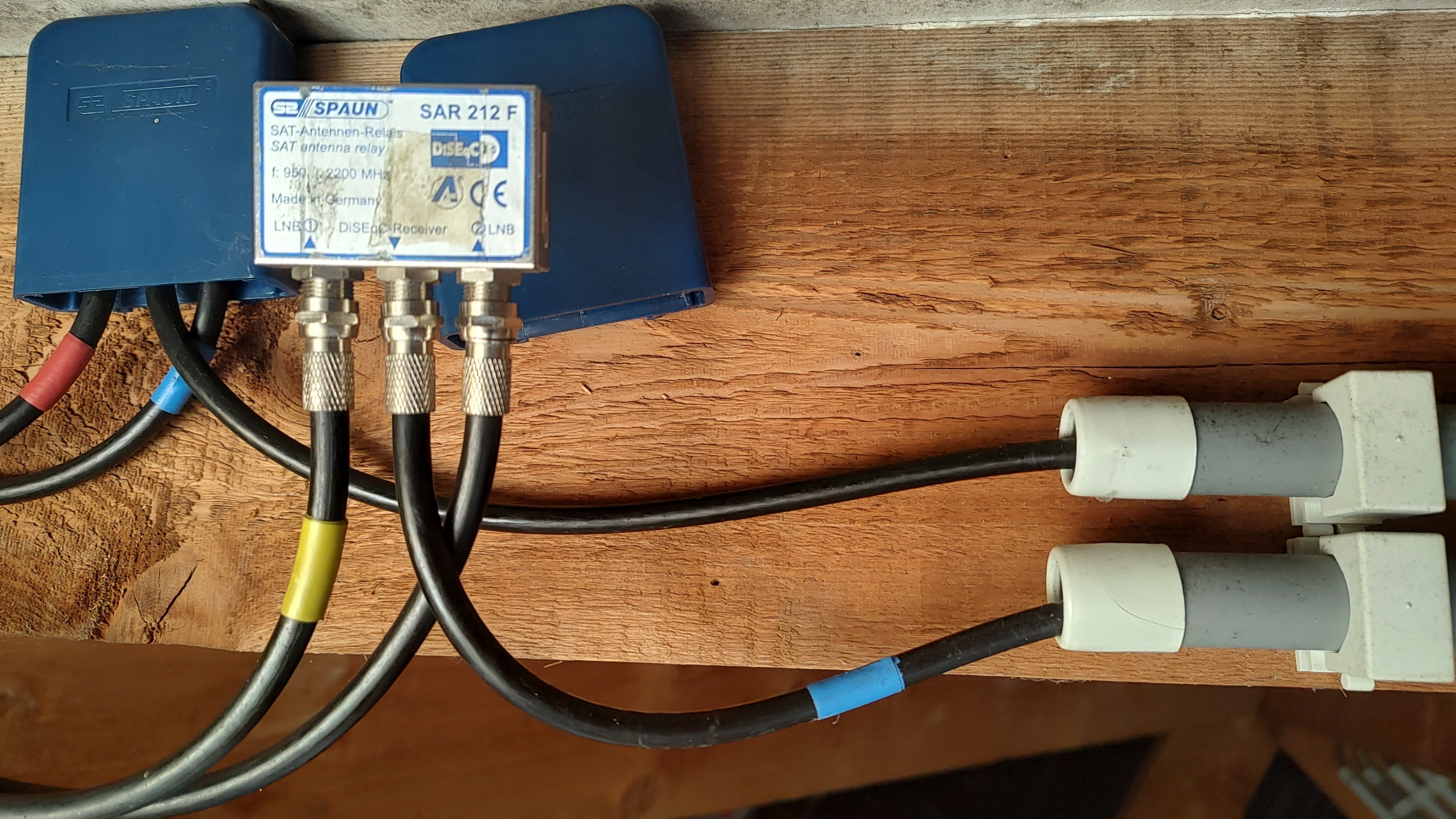

foto lnb's en diseqc's in bijlage
