Triax TD80 met originele Triax multiblok óf met SAB multiblok.

[John van Dreumel]

Op verzoek van Sprietje heb ik een nieuw topic geopend met het verzoek om een berekening te maken voor een Triax TD80 met een origineel multiblok of eventueel een SAB multiblok op de locatie Wijchen voor de 4 bekende satellieten Astra 1-2-3-Hotbird.

[Sprietje]

In Wijchen moet een Triax 80 als volgt worden afgesteld om de 13-19,2-23,5 en 28,35 oost te ontvangen.

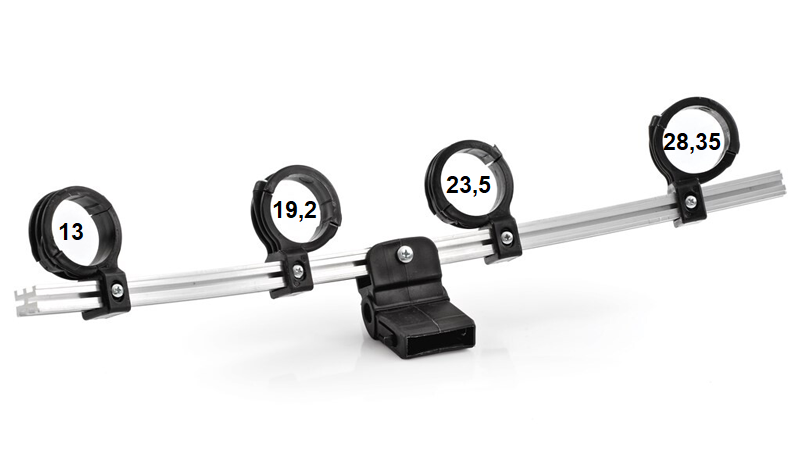

De afstanden tussen de lnb's moeten als volgt zijn
- tussen de Astra 19,2e en 13e-lnb        64   mm
- tussen de Astra 19,2e en 23,5e-lnb     44,5mm
- tussen de Astra 23,5e en 28,35e-lnb   50   mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
Aangezien de kop 48mm is, is er te weinig ruimte tussen de 19,2 en 23,5. We gaan de lnb van de Astra 19,2e 3,5mm verplaatsen zodat de afstanden worden:
- tussen de Astra 19,2e en 13e-lnb        60,5 mm
- tussen de Astra 19,2e en 23,5e-lnb     48    mm
- tussen de Astra 23,5e en 28,35e-lnb   50   mm
Afstelvolgorde:

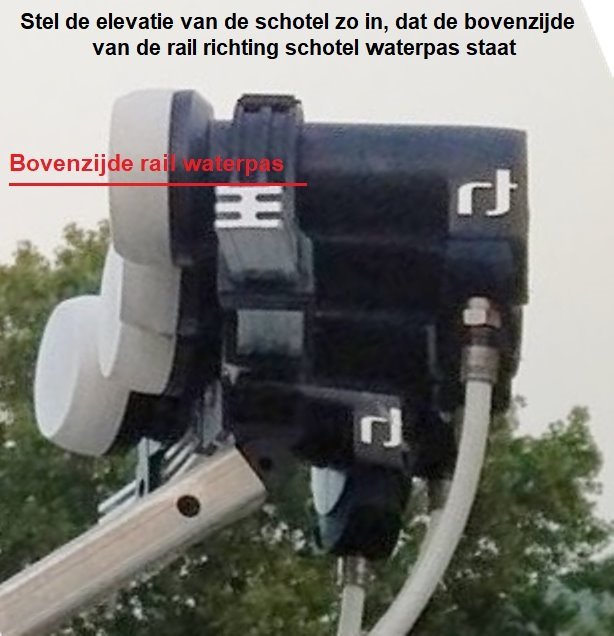

Stel de elevatie van de schotel zo in, dat de bovenzijde van de rail richting schotel waterpas staat. Dit is nodig om de volgende hoeken juist in te stellen.

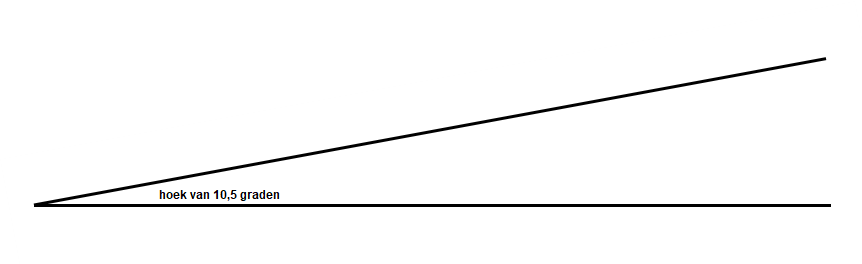

- stel de rail 10,5° schuin, het oosten het laagste, het zuiden het hoogste
- stel de lnb-houder van de Astra 19,2 tegen de lnb-arm
- stel de andere lnb's op de berekende afstanden
- stel de skew van de lnb's als volgt in:

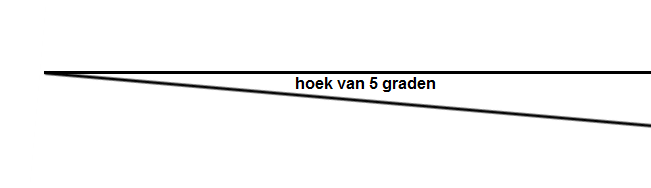

- Hotbird 13 op    -5°

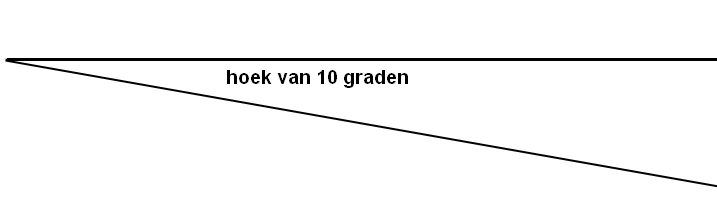

- Astra 19,2 op   -10°

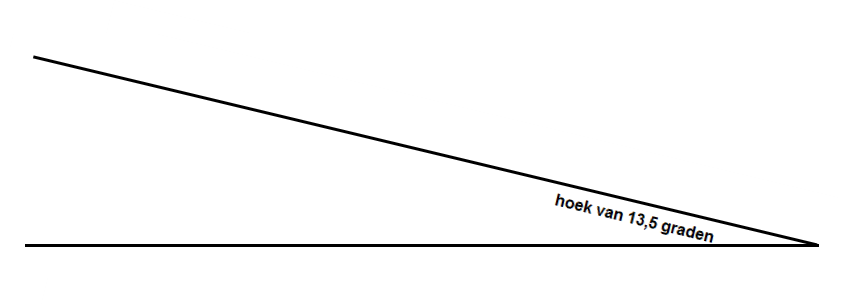

- Astra 23,5 op   -13,5°

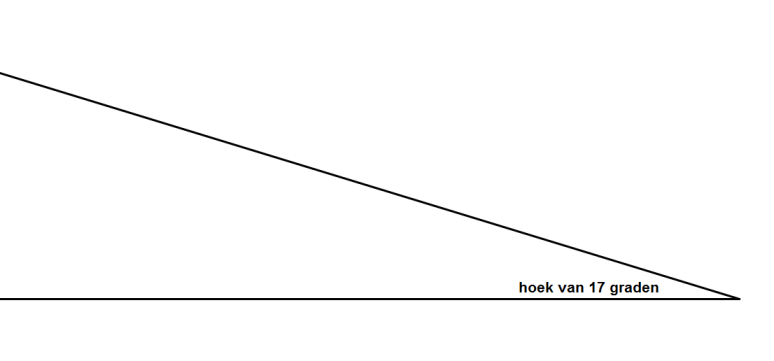

- Astra 28,35 op -17°
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal, niet t.o.v. de rail als je achter tegen de lnb's aan kijkt
- stel de elevatie van de schotel in op 28,4° om de Astra 23,5 te vinden.
- als de 23,5 optimaal staat afgesteld, staan de overige 3 lnb ook optimaal



[John van Dreumel]

Thanks. Ik stuur jouw tips naar hem door.
