Volgorde van de satellieten

[Sandra-]

Als starter met een satellietschotel heb ik al veel informatie op het internet en vooral op dit forum kunnen vinden.

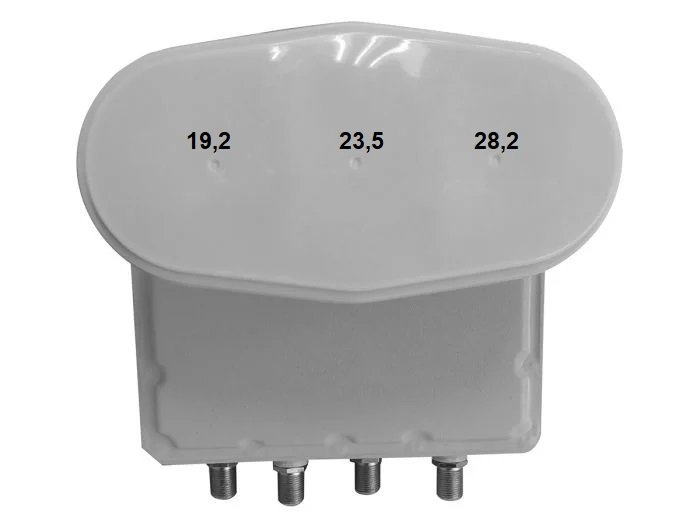

Ik heb echter iets ontdekt wat ik niet kan verklaren. Met een duo LNB en gezien vanaf de achterkant van de schotel zit de kop van de 23,5 rechts en de 19,2 links, maar voor zover ik het begreep is met de triple LNB de volgorde vanaf de achterkant van de schotel gezien (ik noem deze satellieten als voorbeeld) rechts 19,2 en dan 23,5 in het midden en links de 28,2.

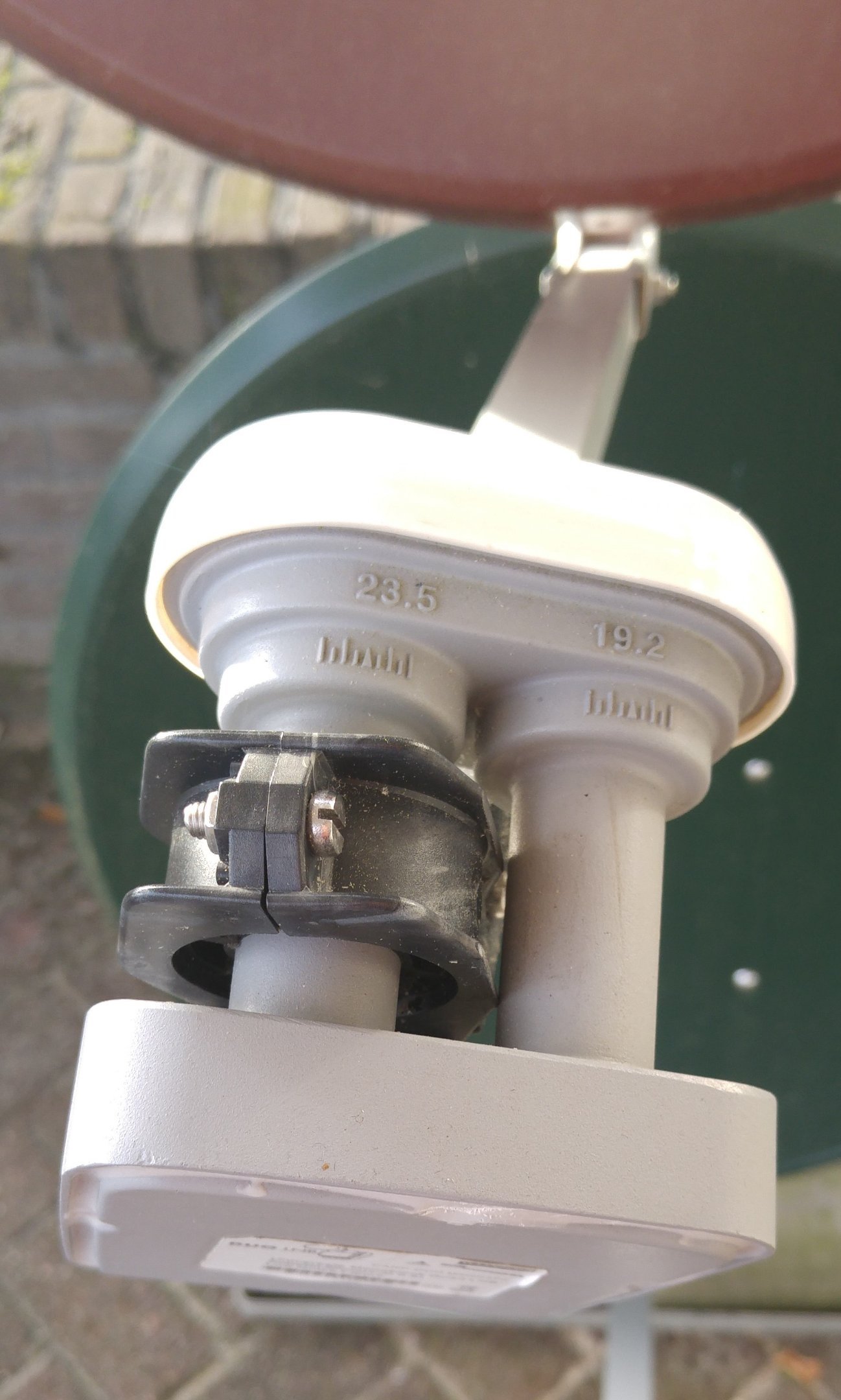

De kop van de 19,2 op een duo LNB zou dan rechts moeten zitten en de kop van de 23,5 links want hoe meer naar links draaien hoe hoger het aantal graden oost waarop de betreffende satelliet zich bevindt. Bijgevoegd een foto van het internet met een duo LNB als voorbeeld.

[D-box]

Bij de duolnbf is het inderdaad het beste om de 23,5E aan de feedstang te plaatsen (dus dat de 19,2E er naast hangt).

[mebo870]

De Astra 23,5 is de zwakste satelliet, die lnb zetten we normaal altijd in de lnb houder (de centrale lnb) en richten de schotel uit naar Astra 23,5 voor maximaal signaal.

Wat nu met die andere lnb's?

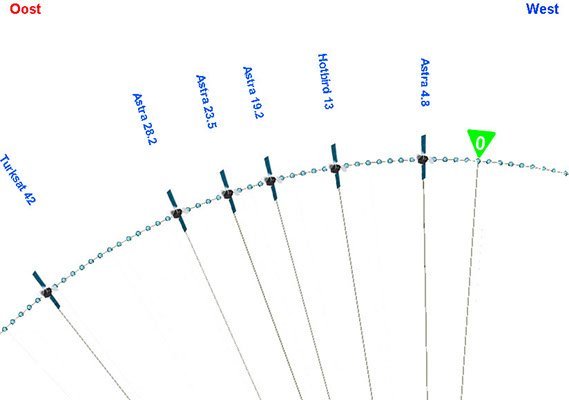

De Astra 19,2 hangt in de clarke belt rechts van de Astra 23,5 en hoger, zie figuur.

Astra 28,2 hangt links van de Astra 23,5 en lager in de clarke belt

Een schotel reflecteer het signaal, hoe het ginds boven hangt komt in spiegelbeeld terecht op de arm van de schotel waar onze lnb's opkomen .

Het signaal van de Astra 19,2 komt links en hoger terecht van onze centrale lnb.

Het signaal van de Astra 28,2 komt rechts en lager terecht van onze centrale lnb.



PS Wat betreft de duo lnb waarbij men de astra 23,5 lnb aan de linkerkant ziet, dat is iets uit het verleden, dat hebben ze destijds zo voorgesteld bij de introductie van de duo lnb, dan moest de schotel niet opnieuw uitgericht worden.

Ondertussen is er wel een en ander gewijzigd, en moeten we meer signaal binnen trekken.

De enige goede manier bij een duo lnb is de astra 19,2 rechts en naar beneden gekanteld, zoals op uw foto.









10 juli aangepast door mebo870

[Sandra-]

@mebo870 Het door jou bijgevoegde schema is duidelijk en daarom zou het logisch zijn als in de duo LNB de kop van de 23,5 links zit en de 19,2 rechts. Op de foto die ik vond staat toevallig op de LNB welke kop voor welke satelliet is, maar op de meeste duo LNB staat niets. Een vergissing is dan snel gemaakt.

[Sandra-]

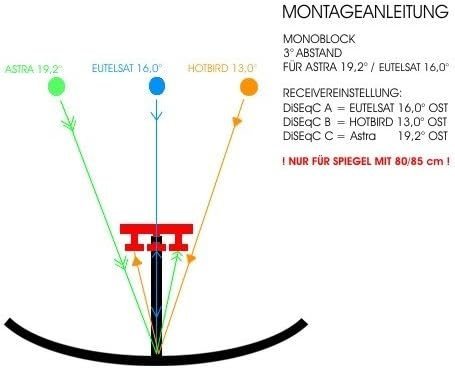

@mebo870 Je schreef over het signaal van de satelliet dat in spiegelbeeld door de kop van de LNB ontvangen wordt. Hier ben ik verder over gaan denken en dan klinkt het eigenlijk wel logisch. Inmiddels een afbeelding gevonden waarin dit duidelijk wordt.

[Sprietje]

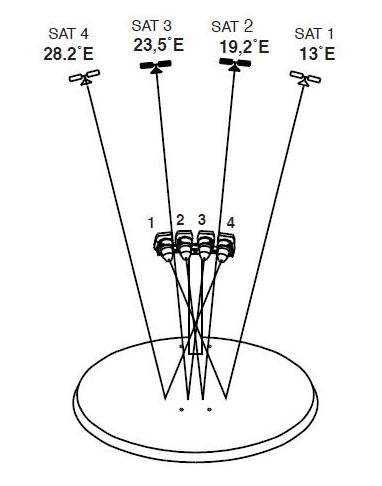

De schotel werkt als een spiegel. Signalen die oostelijk van het midden op de schotel vallen, komen westelijk van het midden op de lnb en andersom natuurlijk.



[Sandra-]

Bedankt Sprietje dat is een interessant schema waardoor het ook bij meerdere LNB koppen voor mij nu helemaal duidelijk is hoe dit werkt.
