voor Sprietje om over na te denken

[Drs. IJzerbout]

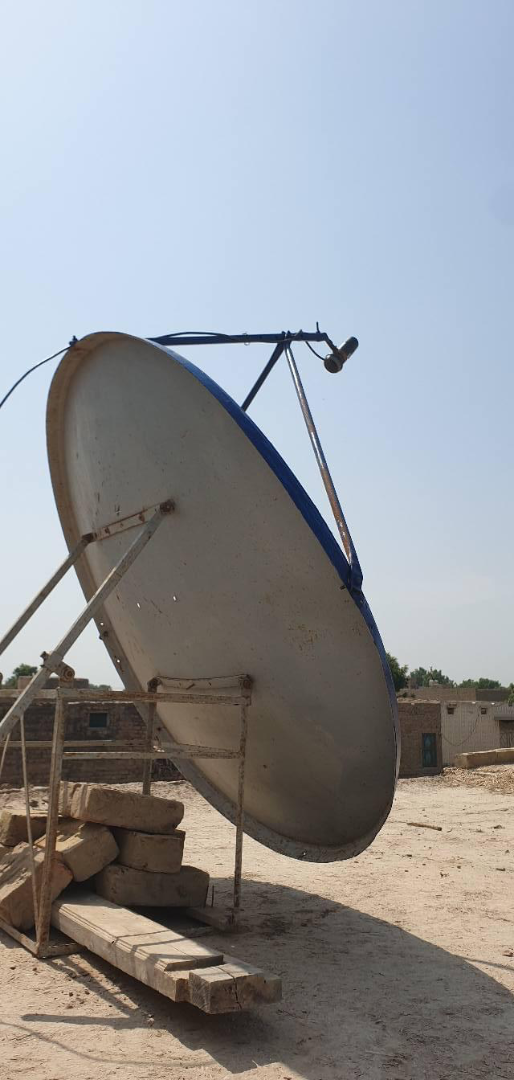

@Sprietje: Heb jij deze schotel gemonteerd?
Met het africhten zul je nog wel even bezig geweest zijn.

[Sprietje]

Nu moet je niet bezig blijven. Die is 4 aug. ook al geplaatst.

Maar met deze heb je ook geen ontvangst.

27 september aangepast door Sprietje

[Big fellow]

Op 25-9-2024 om 02:23, Sprietje zei:

De impedantie van een coaxkabel is afhankelijk van de kerndiameter en de diameter van de afscherming. Naar mate de diameter van de coaxkabel groter wordt, wordt ook de kerndiameter groter bij gelijkblijvende impedantie. Hoe groter de diameter, hoe minder verlies de coaxkabel heeft. Voor normaal consumentencoaxgebruik voor zowel een lnb als kabel-tv wordt in de regel coax gebruikt met een diameter van net geen 7mm.
Bij de twee coaxkabels die op de foto te zien zijn, is er een groot verschil in kerndiameter. Dat komt ten eerste al doordat de rechtse coaxkabel een stuk dikker is dan de linker maar dan nog is het verschil wel erg groot. De linker lijkt aanzienlijk dunner dan gebruikelijk, de rechter aanzienlijk dikker. Er moet dus impedatieverschil zijn tussen de twee coaxkabels. Standaard bij satelliet-tv en kabel-tv is dat 75 Ohm. De meeste middenaders zijn 1,0mm, de kwaliteitscoaxkabels hebben meestal een diameter van 1,13mm.
Wat ik verder nog zie is dat de linker coaxkabel maar heel weinig draadjes in de vlechtmantel heeft en de rechter erg veel. Dat heeft te maken met het dekkingspercentage van de draadjes. Als de vlechtmantel uit weinig draadjes bestaat, dan is het dekkingspercentage laag, soms maar 40%, zitten er heel veel draadjes in de vlechtmantel, dan is de vlechtmantel dicht geweven en heb je een hoog dekkingspercentage soms wel tot 95%. Uiteraard is veel draadjes duurder en dat zie je meestal ook alleen bij kwaliteitscoax of waarbij geen foliemantel gebruikt kan worden als de coax erg soepel moet zijn.

Je vergeet te vermelden dat het type dieelectricum een grote bepalende factor is.

Op 26-9-2024 om 08:38, Sprietje zei:

Deze Aircom coax van 50 Ohm is maar 10,2mm buitendiameter maar heeft wel een kerndiameter van 2,75mm. Dat is 2,75 maal dikker wat gangbaar is, de buitenzijde is maar 1,5 maal dikker dan gangbaar.



Dit lijkt meer op aircell. Aircom coax, althans de versie die ik in gebruik heb, is een lucht gevulde "bamboe" coax. Herkenbaar aan de manier waarop de binnen ader in de buitenmantel wordt gepositioneerd.

Maar misschien dat er een nieuwe generatie is?

[Sprietje]

1 minuut geleden, Big fellow zei:

Je vergeet te vermelden dat het type dieelectricum een grote bepalende factor is.

Dit lijkt meer op aircell. Aircom coax, althans de versie die ik in gebruik heb, is een lucht gevulde "bamboe" coax. Herkenbaar aan de manier waarop de binnen ader in de buitenmantel wordt gepositioneerd.

Maar misschien dat er een nieuwe generatie is?



Het dieëlectricum bepaald de verkortingsfactor die kan variëren van 0,66 tot 0,88, niet de impedantie.

[Drs. IJzerbout]

De dikte van het diëlektricum bepaalt de karakteristieke impedantie van de coaxkabel.
In normaal (signaaltransport) bedrijf is de verkortingsfaktor niet relevant.


27 september aangepast door Drs. IJzerbout

[Drs. IJzerbout]

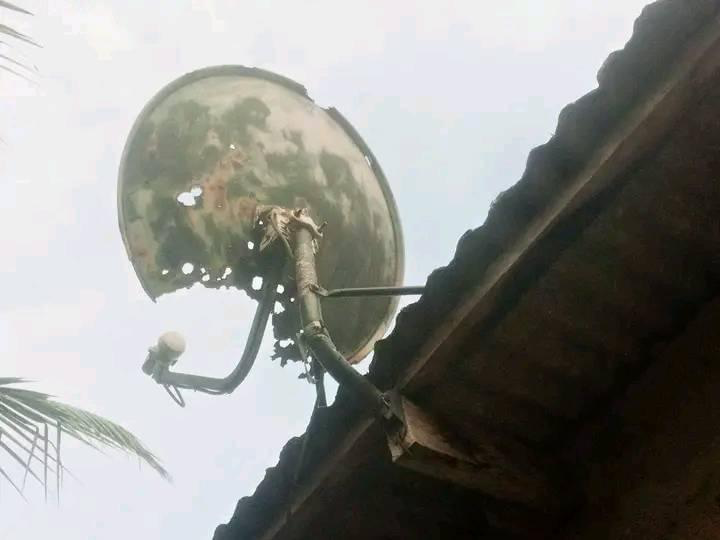

Is dit een Triax?

Met een beetje lap & pleisterwerk is hier zeker nog wel wat aan te doen. 😳🫢🤗



[Sprietje]

Aangetast door de ijzerkever. Tja, die hadden ze eerder moeten bestrijden, dan was het niet zover gekomen.

Maar minstens 3/4 van het oppervlak is nog aanwezig dus hij zal het nog wel doen.

Aan de palmboom te zien is het niet in Nederland want daar komt de ijzerkever niet voor.

[Tonskidutch]

maar de koperkever wel, en die vreet dan je coax kern 😁

https://beestjeskwijt.nl/ongedierte/kevers-bestrijden/kevers



[Sprietje]

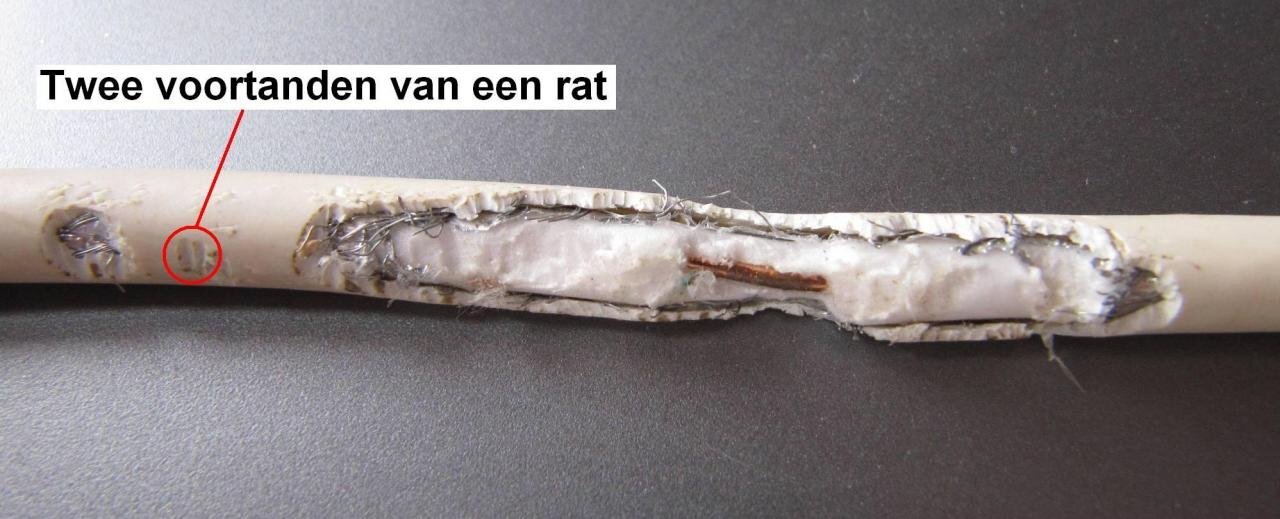

Kevers eten geen koper. Als je moet vrezen voor je coax, dan zijn het geen kevers maar ratten, zie de bijgaande foto.

[dutchandrew]

Heb je geen coax met geïntegreerd schrikdraad?

[Drs. IJzerbout]

Als ratten die 14 of 18 volt met hun smoel aanknagen dan krijgen ze een beste opflikker.
Wij hadden vroeger een konijn en die liep in onze woonkamer los rond en was daar ook goed in.

[Tonskidutch]

Kerstmenu

[Drs. IJzerbout]

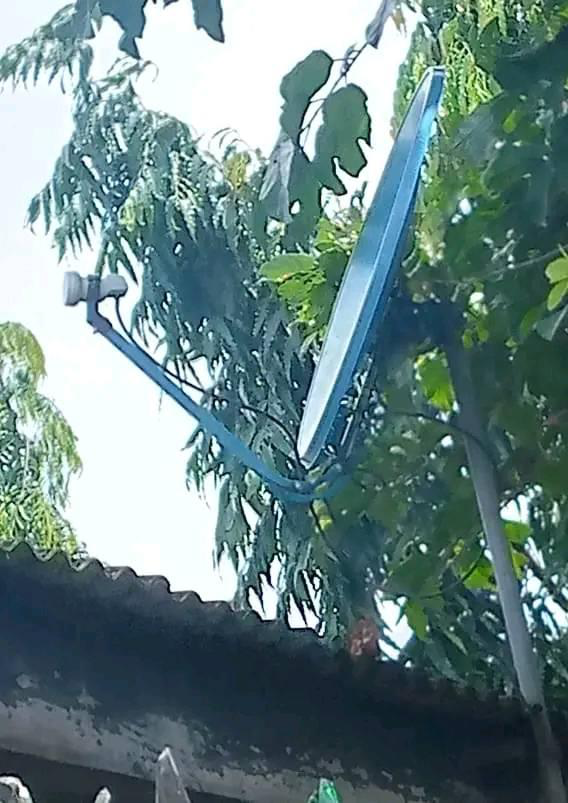

Zo kom je lekker makkelijk bij de LNC om één en ander af te richten.

[cookie monster]

Op 29-9-2024 om 09:17, Drs. IJzerbout zei:

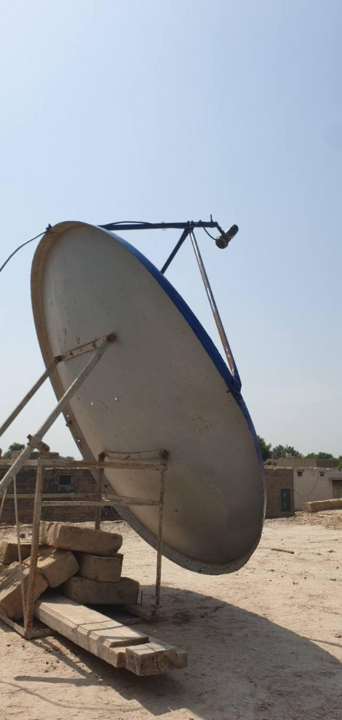

Als het beeld , is er niks aan de hand !!

Dit is dus een speciaal topklassemodel !! Ik zoek nu nog een verdeler !! 🍖📡

[Drs. IJzerbout]

21 uren geleden, cookie monster zei:

Als het beeld , is er niks aan de hand !!

Dit is dus een speciaal topklassemodel !! Ik zoek nu nog een verdeler !! 🍖📡

Je hebt vast wat goeds gerookt! 😳😎
