Onlangs was er een topic over het feit dat H2H motoren moeilijk te vinden zijn .

Dat is zeker het geval voor schotels groter dan 3 m .

Ik had in de loop der tijd wat materialen verzameld om een dergelijke H2H motor te bouwen .

Ben nog niet helemaal klaar maar wil toch graag laten zien hoe zoiets er uit ziet .

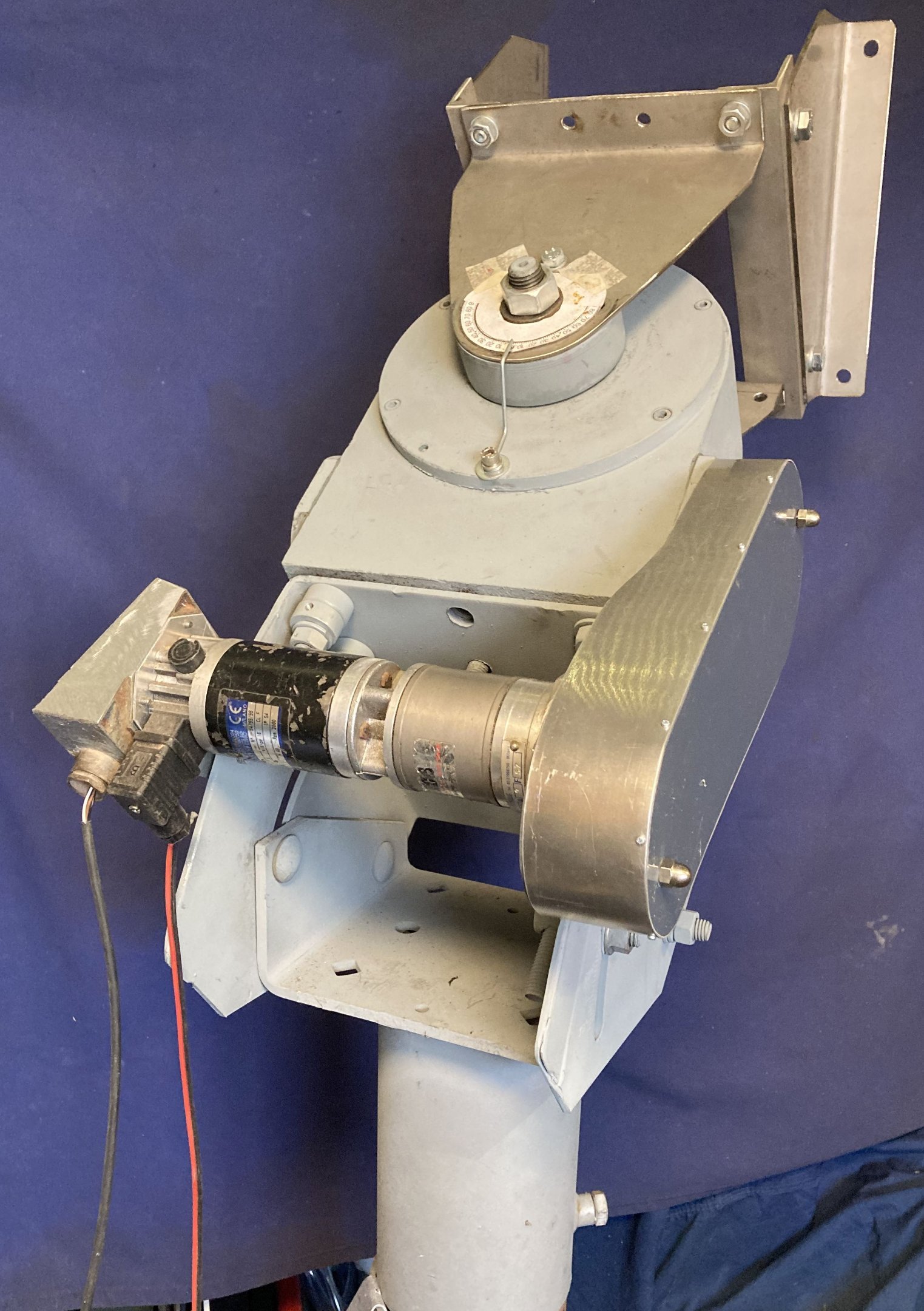

Het hoofd bestandsdeel is een zware worm vertragingskast van een Hulo hijsinstallatie zoals gebruikt werd op steentransport trailers .

Deze intern dusdanig veranderd dat de speling op de AZ as weg te stellen is .

Deze is bevestigd aan een fixed mastopname (115 mm ) van een Channelmaster 1.8

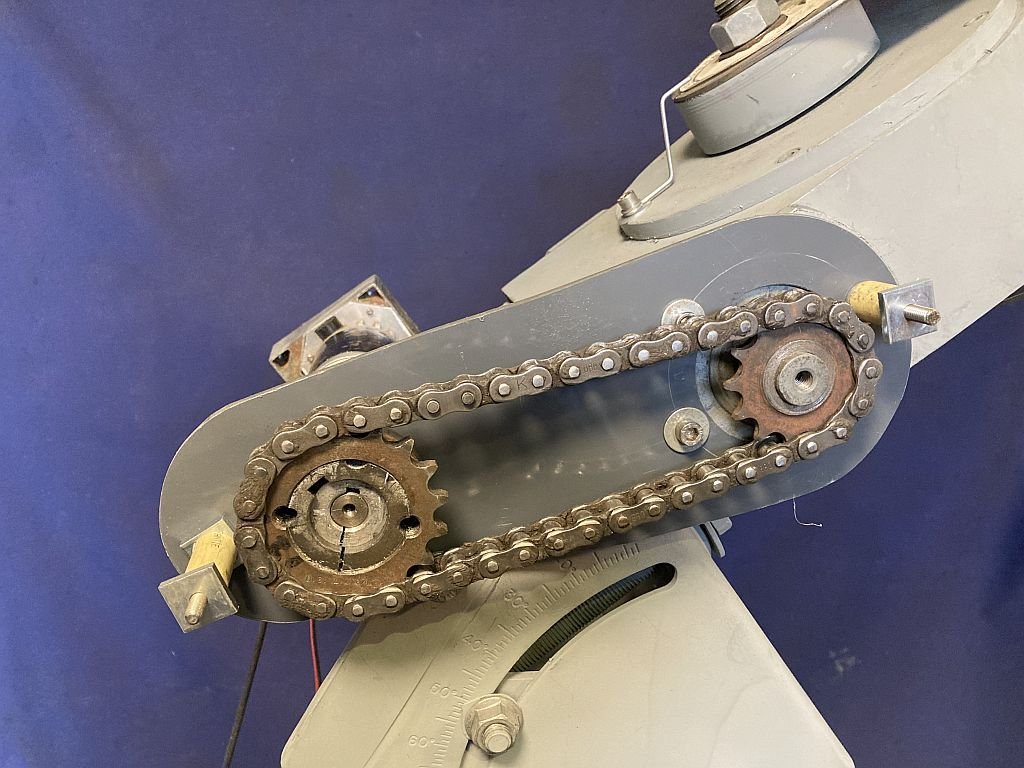

Met de aangebouwde vertragingsmotor met 30V =  is een draaibereik van 170º mogelijk bij 1.6º/ sec .

Deze vertragings motor heb ik voorzien van een optische pulsgever welke met een enkele vaan 13.7 pulsen per graad AZ geeft .

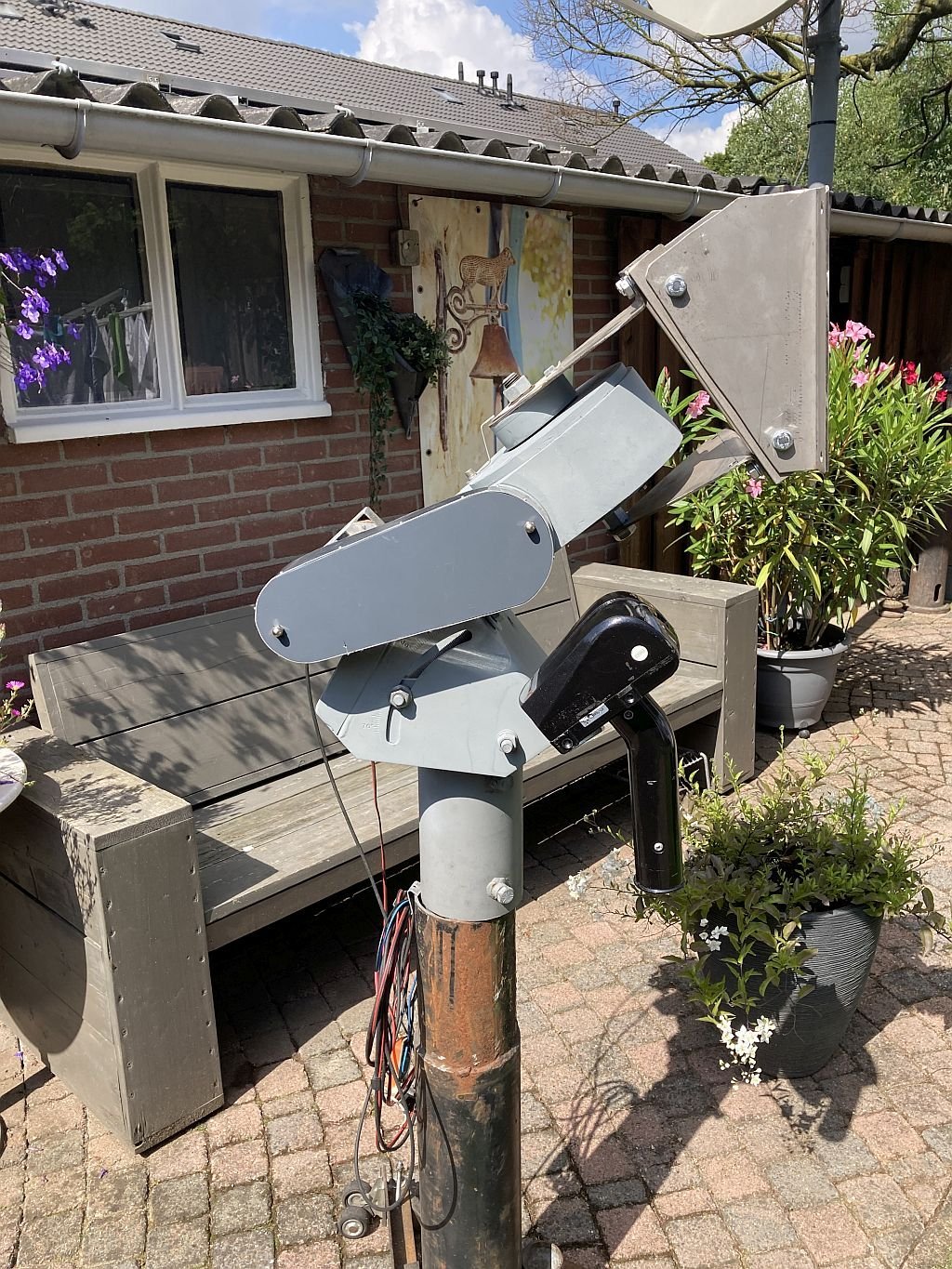

Om een indruk te krijgen van de afmetingen heb ik er even een diseqc motor bij gehangen





[Tonskidutch]

@trust

heb je ook al eens een kort youtube videootje gemaakt opdat we zien hoe die beweegt?



[trust]

9 uren geleden, Tonskidutch zei:

@trust

heb je ook al eens een kort youtube videootje gemaakt opdat we zien hoe die beweegt?



ga ik nog wel doen .

Eindschakelaars en  Zero-referentie switch zitten ook in de planning evenals een diseqC interface zodat hij met 1.2 te besturen is .
