De juiste LNB ?

[Sprietje]

Op 9-2-2025 om 12:15, RikDC zei:

Goedemiddag allemaal ,



Voor mijn caravan heb ik een losse schotel  en een  driepikkel gekocht.(foto)

Bleek uiteindelijk niet echt praktisch .

Bijgevolg heb ik achteraf regelpootjes en een waterpas ingebouwd.

Ik kan nu de poot mooi waterpas zetten.

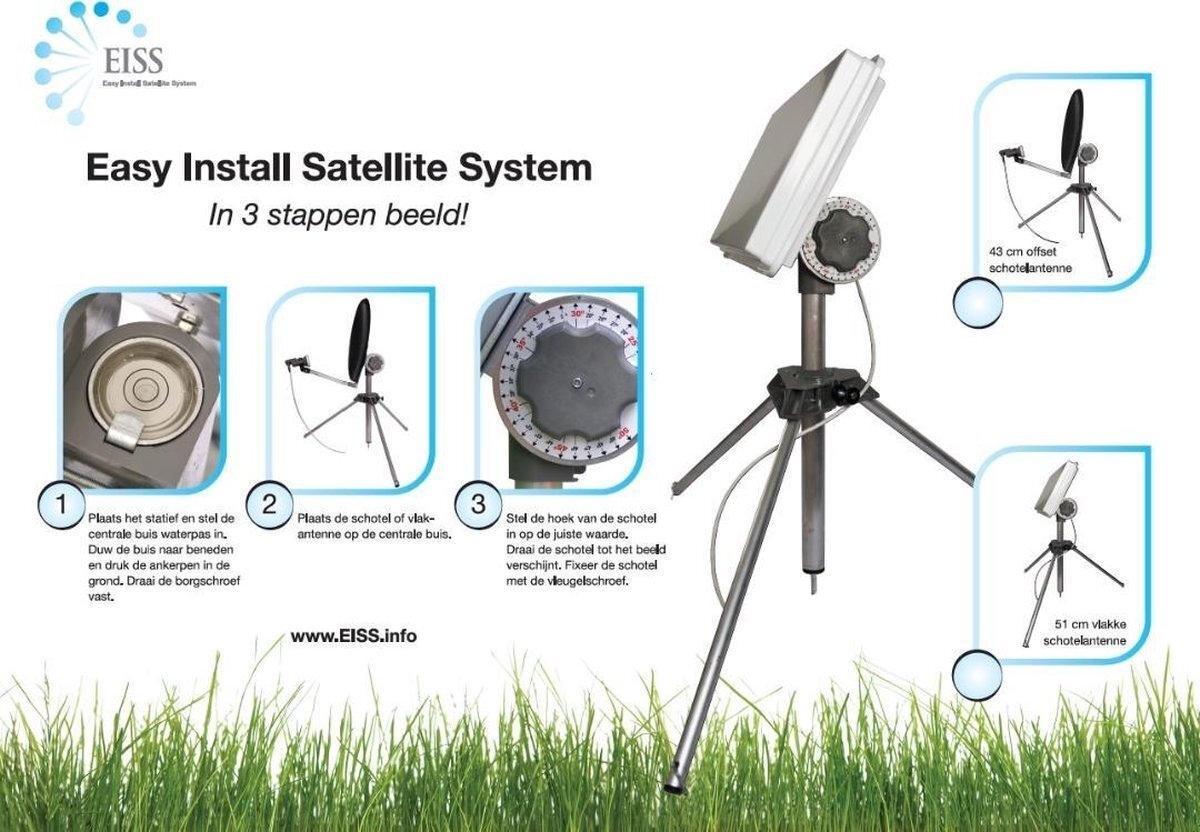

De meeste camping statieven zijn gemaakt om een schotel op een mooie vlakke ondergrond te plaatsen. Zodra de grond schuin loopt, heb je een probleem dat de mast niet verticaal staat. Daar hebben ze bij Eiss (Easy Install Satellite System) over nagedacht. De elevatie van de schotel kan met een draaiknop met planetair tandwielstelsel uiterst nauwkeurig afgesteld worden. Een paar keer op de afbeelding klikken voor een grotere afbeelding.



10 februari aangepast door Sprietje

[trust]

Op 9-2-2025 om 15:15, Mojo zei:

Vandaar deze ring. Die moet,zoals aangegeven, bij de onderste bout gebruikt worden met de punt naar beneden.



Volgende keer wel de tekening goed lezen!😁

Ik twijfel of die ring met punt wel bestaat vandaar de aanpassing van mijn posting . Het kan ook de schaduw zijn van de uitgeperste bolling ter plekke

[a33]

Op 9-2-2025 om 22:45, Sprietje zei:

Even logisch beredeneren:
...
Er is een uitsparing C gemaakt. Dit heeft natuurlijk een doel. Als het midden van moer C de referentie zou zijn, wat heeft uitsparing C dan voor nut?
Uitsparing C heeft pas nut als de referentie niet zichtbaar is als de elevatie beneden de 10 graden is ingesteld. Het referentiepunt moet dus zijde E zijn.



Dit dacht ik eerst ook. En de streepjes staan naar beneden toe, dan zou "het afleespunt" ook naar beneden toe moeten zijn, dacht ik.



Maar als bij de huidige elevatie-stand de schotel nog licht achterover helt (en daar lijkt het op, al is er geen foto van), dan zou de schaalaanduiding bij vertikaal staande schotel bij dit "afleespunt" nog onder de 15 graden uitkomen. Dat lijkt me als offsethoek voor een schotel van ongeveer 60x66 cm wel erg laag.

(Schaalaanduiding bij precies vertikaal staande schotel zou gelijk moeten zijn (ongeveer) aan de offsethoek, zoals ook hierboven al aangegeven.)



En dan hebben we ook nog de X-zijde en de Y-zijde van de schotel-beugels.

Maar we hebben van de mastbeugel alleen de X-zijde gezien ('X' staat rechts van de aanduiding 0 graden).



Wat is er aan de andere kant van de mastbeugel te zien? Staat daar een Y op?

Waarom loopt de elevatieschaal van 0 tot 60, maar staat in de specs dat de range loopt van 15 tot 70?

Of gaat dat over montage met het 'derde' gat?





Kortom, hoe de schaalverdeling bedoeld is bij deze schotel, en waar het afleespunt te zoeken is, is voor mij vooralsnog niet duidelijk.



Groet,

A33

[Sprietje]

Er zijn fabrikanten die dezelfde mastklemmen gebruiken voor meerdere modellen schotels. Zo heeft Visiosat (Cahors) een en dezelfde mastklem voor 3 verschillende schotels waar verschillende schaalverdelingen op staan en meerdere gaten in zitten waar je de bouten in kunt steken. Om te voorkomen dat de bouten in de verkeerde gaten gestoken kunnen worden, gebruiken ze vierkante gaten of gaten in een andere vorm. Al met al wordt het er niet duidelijk op.

Ik heb de indruk dat Meclean een handels firma is die zelf niets maakt maar alles inkoopt bij andere fabrieken en zelf weinig verstand van zaken heeft. Het lijkt er in ieder geval op dat er niet eens een fatsoenlijke gebruiksaanwijzing bij de schotel zit. En dan die belachelijk grote lnb-arm. Niet erg handig als je zo'n schotel met een camper of caravan mee moet nemen.
Ik zou hem maar gewoon met de voorzijde van de schotel precies verticaal waterpas zetten en dan op de schaalverdeling kijken hoe je dan ergens 26 graden kunt aflezen want de meeste schotels hebben een offset van 26 graden. Ook super slordig dat de offset niet in de specificaties is aangegeven.



[RikDC]

Goedemorgen  ,



Ik heb hier niet meer gereageerd omdat ik simpelweg nog niets meer wist.......



Inmiddels ben ik nog geen stap verder met de Maclean troep.



Ik heb dus , zoals hierboven in het topic omschreven  de stommiteit begaan om een Maclean schotel te kopen van 65 cm.

Zoals gemeld in het topic is het plaatje met de punt niet aanwezig en is het zoeken om de elevatie te vinden.

Nu heb ik vroeger in mijn eerste camper een schotel gehad die je van binnenuit met de hand moest bedienen en dat lukte prima.



Voor alle duidelijkheid , de schotel waar het  over gaat is een extra schotel die ik mee neem met de caravan om op te stellen wanneer de automatische schotel op het dak belemmerd word door bomen enz.



Iemand merkte op dat het een schotel is met een lange arm en lastig om te monteren maar het gaat over een verblijf van telkens minstens een maand dus maakt dat niet veel uit.



De schotel staat op een vrij stabiele driepoot waaronder ik verstelbare pootjes heb gemonteerd en bovenaan een waterpasje.

Ik beschik over een satfinder .



Ik kocht een Twin LNB van Maclean met de gedachte dat de LNB en de schotel op mekaar afgestemd zouden zijn......

Op het forum hier vroeg ik uiteindelijk of deze lnb eigenlijk wel geschikt  was voor Astra 3  en dat bleek zo te zijn.



Omdat we hier in de Ardennen wonen zit er bijna overal wel een boom of een heuvel in de weg  en zeker voor de laagstaande schotel op de driepoot.

Ik zocht , en vond  dus een plek waar het terrein echt open was en ging daar testen.



De automatische schotel was direct klaar met het vinden van de satelliet en dus heb ik de Maclean op de driepoot in dezelfde richting opgesteld en gezocht met de satfinder.........

Noppes , geen beeld , de satfinder geeft wel signaal...!!!

Dat signaal komt en gaat met het verdraaien van de schotel .

Op de tv is geen signaal te zien in het menu.



Enfin , ik heb de LNB van Maclean teruggestuurd , de schotel kan niet meer want ligt hier  een jaar.

Inmiddels een INVERTO  IDLB-TWNL 40 gekocht en terug de opstelling gedaan met hetzelfde resultaat , niets dus.



Zou het kunnen dat ik de screw (juiste woord ??) van de lnb moet aanpassen ?

Heb dat met de handbediende schotel gehad indertijd maar dat was in Portugal......

Maar in België !!??



Dank bij voorbaat.



Rik



[Sprietje]

Ik schreef dat de lange gebogen lnb-arm lastig is mee te nemen in een caravan of camper, niet dat hij lastig te monteren was.
Verder schreef ik dat de meeste schotels een offset van 26 graden hebben. Zet de schotel dus verticaal (waterpas tegen de voorzijde) en maak zelf met viltstift een markering bij 26 graden. Zet daarna de schotel op een elevatie van 30 graden, de elevatie die je nodig hebt voor de Astra 23,5 in de Ardennen en zoek de satelliet.
De skew van de lnb moet op -7 graden staan, zie hoek bijlage, dus lnb rechtsom gedraaid als je achter tegen de lnb aan kijkt.
