SMC 120 - MultiLNB 7E, 13E en 23.5E?

[reindeerw5m]

Ik ben op zoek naar wat advies i.v.m. een multi-LNB opstelling. Ik heb een Cahors/Viasat SMC 120, momenteel uitgericht op Eutelsat 7°E. Graag zou ik hieraan Hotbird 13°E willen toevoegen, en indien mogelijk ook Astra 23,5°E. Vanwege de signaalsterktes van 13E lijk het mij handig om de center LNB op 7E houden.



De f/D-verhouding is vermoedelijk 0,57, maar ik moet dit nog nameten om zeker te zijn. Locatie is 52.21, 6.01.



Mijn vragen:

- Is dit technisch haalbaar met deze schotel?

- Welke oplossingen of alternatieven zijn er?



Als mogelijke oplossing heb ik de LNB-houder GK3 (A025) gevonden, maar die lijkt nergens meer verkrijgbaar te zijn.







[RimaNTSS]

14 minuten geleden, reindeerw5m zei:

Cahors/Viasat SMC 120

Kun je een foto van je antenne plaatsen?

[Sprietje]

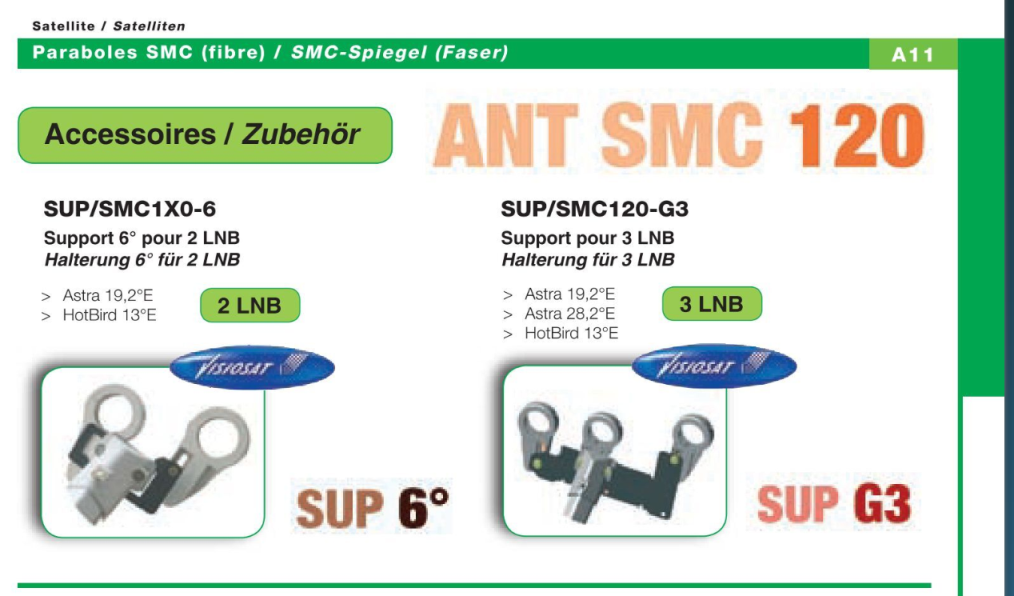

Er bestaan supports voor de SMC 120. Voor 2 lnbs op 6 graden afstand en voor 3 lnbs 13 - 19,2 - 28,2. Deze laatste is dus ook geschikt 7 - 13 - 22,2 (overal 6 graden vanaf trekken). De lnb-houder voor de 23,5 zul je dus een klein beetje scheef moeten zetten zodat hij niet op de 22,2e komt te staan maar op de 23,5e.



donderdag om 13:20 aangepast door Sprietje

[reindeerw5m]

9 uren geleden, RimaNTSS zei:

Kun je een foto van je antenne plaatsen?

Zal ik maandag even doen. Helaas dit (lange) weekend niet thuis.



8 uren geleden, Sprietje zei:

Er bestaan supports voor de SMC 120. Voor 2 lnbs op 6 graden afstand en voor 3 lnbs 13 - 19,2 - 28,2. Deze laatste is dus ook geschikt 7 - 13 - 22,2 (overal 6 graden vanaf trekken). De lnb-houder voor de 23,5 zul je dus een klein beetje scheef moeten zetten zodat hij niet op de 22,2e komt te staan maar op de 23,5e.



Dit had ik inderdaad ook gezien, alleen dan zit je met het probleem dat 7e niet meer de center-lnb is? Of is de positie van de mount van het frame tov LNB arm aan te passen.

[Sprietje]

52 minuten geleden, reindeerw5m zei:

Zal ik maandag even doen. Helaas dit (lange) weekend niet thuis.



Dit had ik inderdaad ook gezien, alleen dan zit je met het probleem dat 7e niet meer de center-lnb is? Of is de positie van de mount van het frame tov LNB arm aan te passen.

Het is geen optie om de 7e in het midden te plaatsen met de 23,5e er bij.

Kies voor de 6 graden afstand lnb-houder. De 7e-lnb komt dan maar 3 graden uit het midden te staan. Dat heeft een bijna onmeetbaar verlies t.o.v. het midden.

Wil je de 23,5 toch ontvangen, neem dan en aparte schotel voor de 23,5e. 60 of 70cm is al toereikend.



donderdag om 23:01 aangepast door Sprietje

[reindeerw5m]

7 uren geleden, Sprietje zei:

Het is geen optie om de 7e in het midden te plaatsen met de 23,5e er bij.

Kies voor de 6 graden afstand lnb-houder. De 7e-lnb komt dan maar 3 graden uit het midden te staan. Dat heeft een bijna onmeetbaar verlies t.o.v. het midden.

Wil je de 23,5 toch ontvangen, neem dan en aparte schotel voor de 23,5e. 60 of 70cm is al toereikend.



Dank voor de info! Verlies bij die offset zal dus veel kleiner dan ik verwacht had. Ik zal het is rustig gaan proberen, zeker omdat 23.5 geen must is.

[reindeerw5m]

Via een dealer alsnog bericht gekregen dat de multi LNB-houder GK3 (A025) wel beschikbaar was.







Ik zal deze optie eerst is proberen, met 7e in het center en 13e ernaast.


Volgens berekeningen kom ik op de volgende afstanden. f/d heb ik uit de specs gehaald. Is schijnbaar lastig te berekenen omdat de onderkant plat is. Denk jij dat dit een beetje klopt @Sprietje?



Rest alleen nog de vraag hoe ver de rail gebogen moet worden zodat 13E LNB ook op focal point mikt. Ik zat te denken aan twee 40mm pvc buizen om uit te lijnen, mogelijk hebben jullie hier betere ideeën voor?

gisteren om 09:03 aangepast door reindeerw5m

[RimaNTSS]

@reindeerw5m Als uw antenne Cahors/Visiosat is (niet Viasat zoals u in het begin schreef), dan zou de onderkant van de antenne niet vlak zijn, dan zou deze dezelfde afmetingen hebben als Channel Master, namelijk 1200x1300mm en een offsethoek van 22,6*

[reindeerw5m]

35 minuten geleden, RimaNTSS zei:

@reindeerw5m Als uw antenne Cahors/Visiosat is (niet Viasat zoals u in het begin schreef), dan zou de onderkant van de antenne niet vlak zijn, dan zou deze dezelfde afmetingen hebben als Channel Master, namelijk 1200x1300mm en een offsethoek van 22,6*

Sorry, ik bedoelde inderdaad Visiosat! Het is een Cahors maar begreep dat het hetzelfde was.

[Sprietje]

De lnb van de 7e en 13e moeten 101,5mm van elkaar staan hart op hart. De Hotbird-lnb moet 5,3mm hoger staan dan de 7e-lnb.
