Leuke collectie om te bekijken: LEDEN SCHOTELS 2

[satBJ]

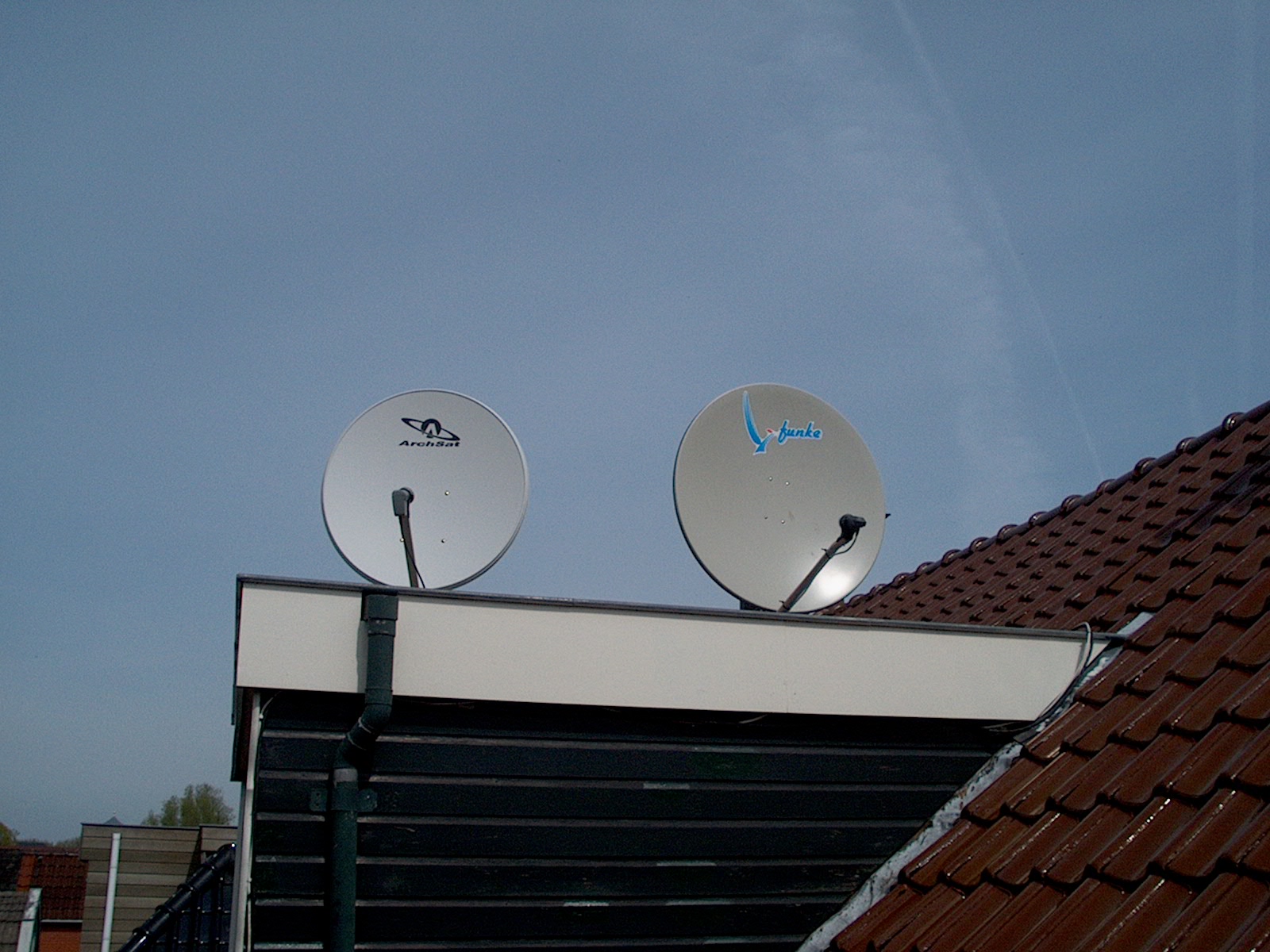

Nog een tweetal.

[satBJ]

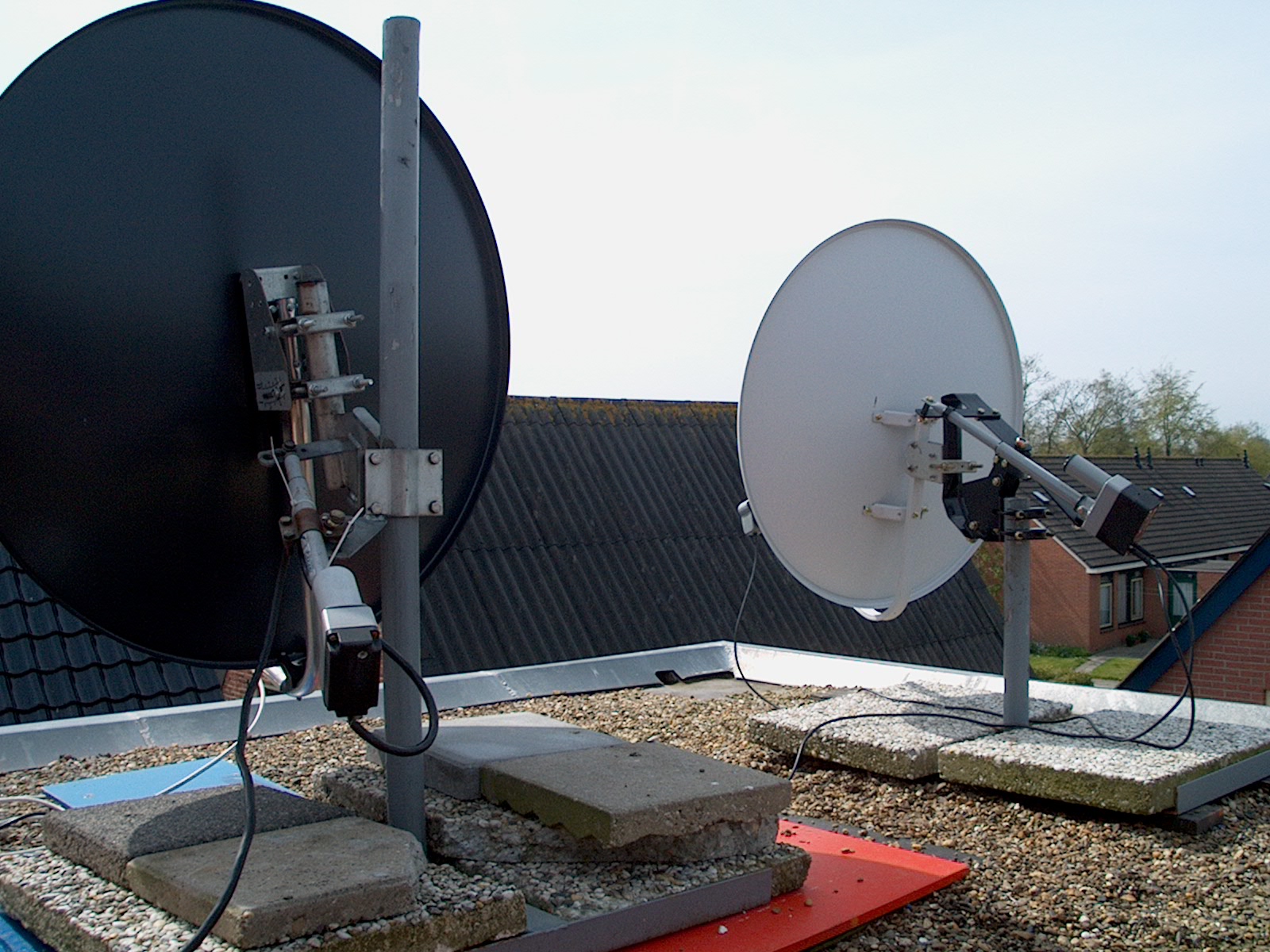

Nu van achter.

[wammeswaggel]

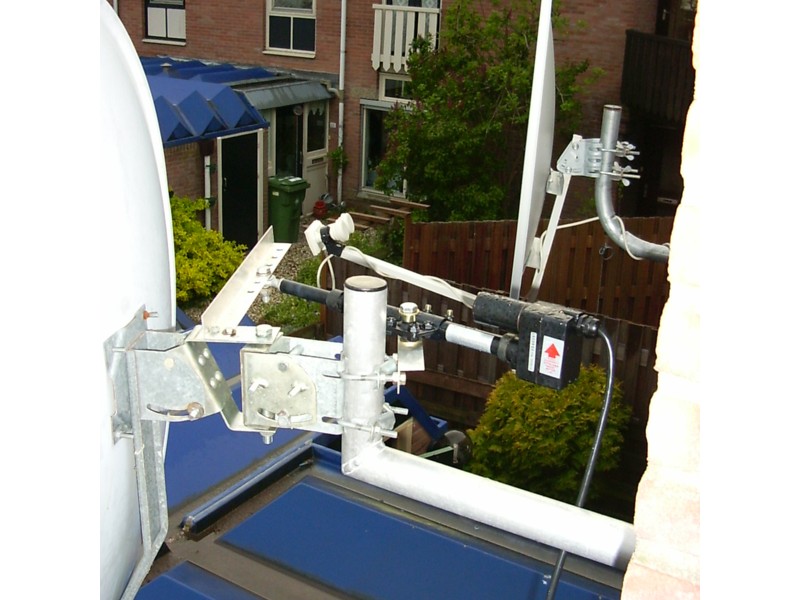

Hier mijn knutselwerk met dank aan mijn zoon voor het monteren.

[swartbroek]

Die draaibare schotel op de voorgrond volgt de clarke belt toch niet of zie ik dit verkeerd.

Het draaipunt staat toch vertikaal dus evenwijdig aan de paal of geeft de foto zo een vertekend beeld.

<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[wammeswaggel]

Ja hoor, door die polarmount maakt de schotel perfect de juiste boog.

[grrr]

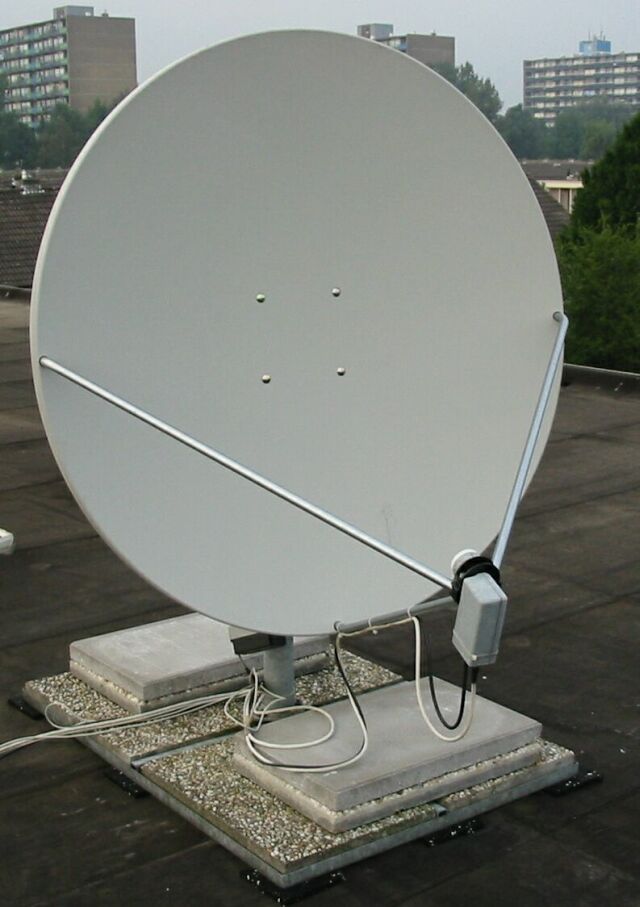

Dit is die van mij de voorkant !

[grrr]

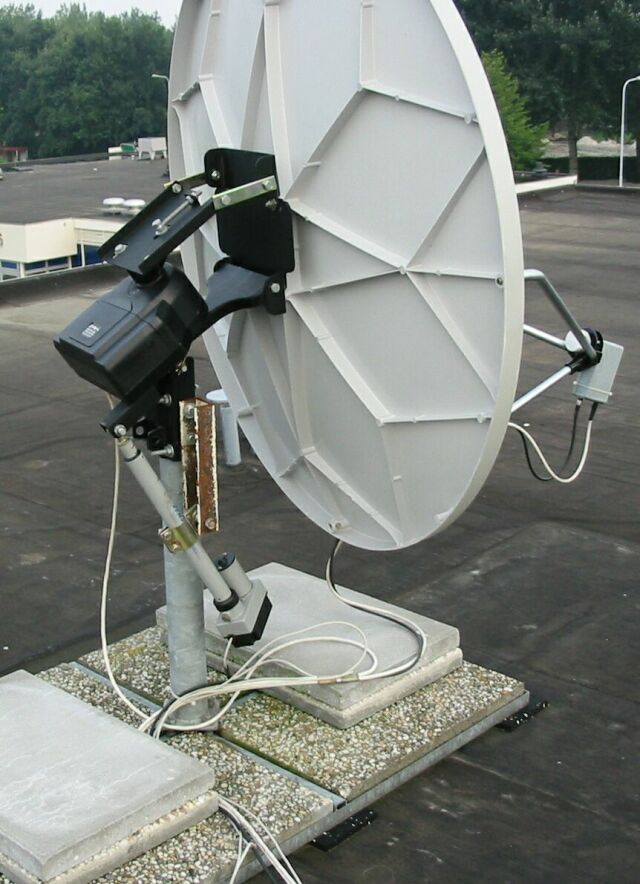

En dit is de achterkant !

[wammeswaggel]

Ziet er heel stevig uit! Zo te zien kun je ook de elevatie

verstellen(ivm inclined orbits?).

[Gast]

@grrr,



Het ziet er heel mooi uit en zoals wammeswaggel al

opmerkte is er kennelijk gebruik gemaakt van een

actuator t.b.v. inclined orbit (alsook een H2H motor).



Welke H2H motor is dat en hoe doe je de aansturing

van de actuator en H2H motor?

Met 2 verschillende positioners of anders?

Hoe groot en van welk merk is trouwens de schotel?





Met vriendelijke groeten <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



sattaz

[swartbroek]

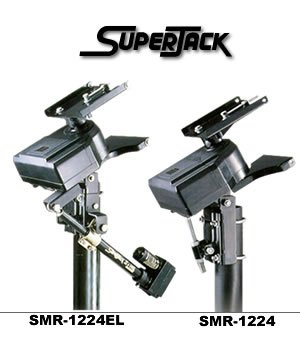

Als ik mag gokken lijkt me een Superjack SMR-1224 (zie bijlage).

Ik zie dat de schotel hieraan schanierend is opgehangen.

Waarom niet de actuator hieraan bevestigd voor de inclined orbit inplaats van de 2 verbindings stripjes.

Ik weet dat ze orgineel niet zo worden gemaakt.

[grrr]

De schotel is en 1.20 channelmaster

De H2H mount is van jaeger type weet ik niet meer ?

Samen met de actuator zijn ze los bestuurbaar op 36 volt !

Heb zelf nog wat aanpassingen moeten doen om de boel goed aftestellen !

[grrr]

@swartbroek



Je hebt gelijk maar op het plaatjes staat het altijd mooier !



Maar in de praktijk werkte het niet heb de schotel 10 cm naar vooren moet hangen om de juiste hoek tekrijgen !



Toen drukte de schotel tegen de Actuator aan dat bevestig punt heb ik toen 20 cm moeten laten zakken om het goed telaten draaien !

[el bobo]

@grrr



wat een super spulletje heb je staan zeg!!!

ik ben al een beetje jalloers <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />



mijn complimenten <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

groetjes...

[swartbroek]

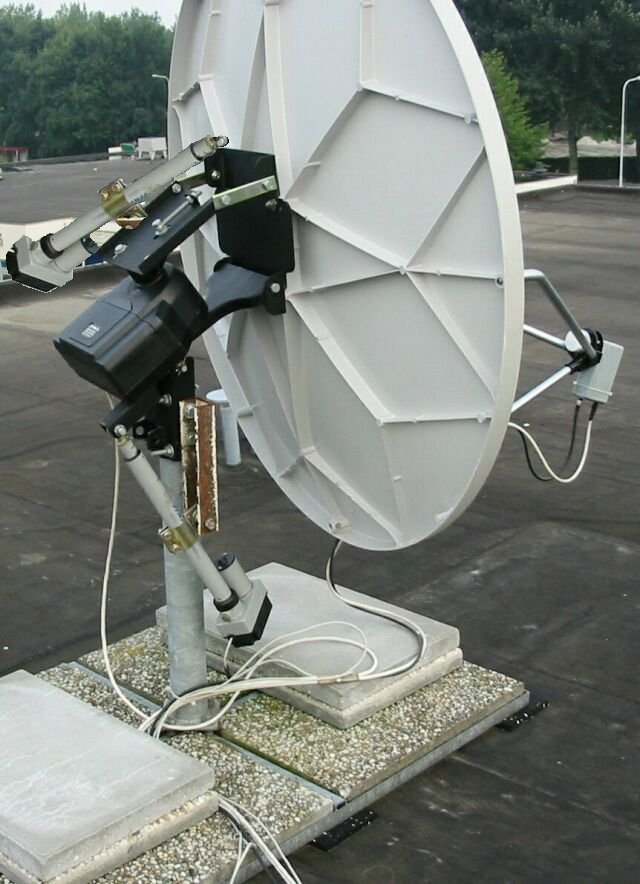

Eigelijk bedoel ik dit de actuator boven op de H2H bevestigd(zie bijlage).

Dit werkt volgens mij in de uiterste oostelijke en westelijke positie's beter zeker als de draaiarm lang wordt gekozen.

<img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Gast]

Met een dergelijke Jaeger H2H kun je, als je ligging goed is daadwerkelijk ECHT van Horizon tot Horizon gaan.

De installatie van Grr ziet er leuk uit !!

Op eerdere posting onder deze thread, heb ik er ook een bijlage opgezet met Kathrein schotels, daar zijn er ook 3 draaibaar van met zelfde Jaeger motor. De afstelling ervan was "gaaf", alleen ben ik niet overtuigd van High Windloads...er komt spel op !!! en "rust" roest.

Maar het afstellen was wel leuk, idem resultaat.!!



mvg



Spaceguy <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />
