Schema thermostaat tbv aansturen fan in Dreambox

[Gast]

In mijn dreambox heb ik een cooler gebouwd, omdat de ontvanger iets te warm naar mijn zin wordt met een HDD erin. Nu is het nadeel dat deze cooler continue draait, ook als de dreambox op standby staat.

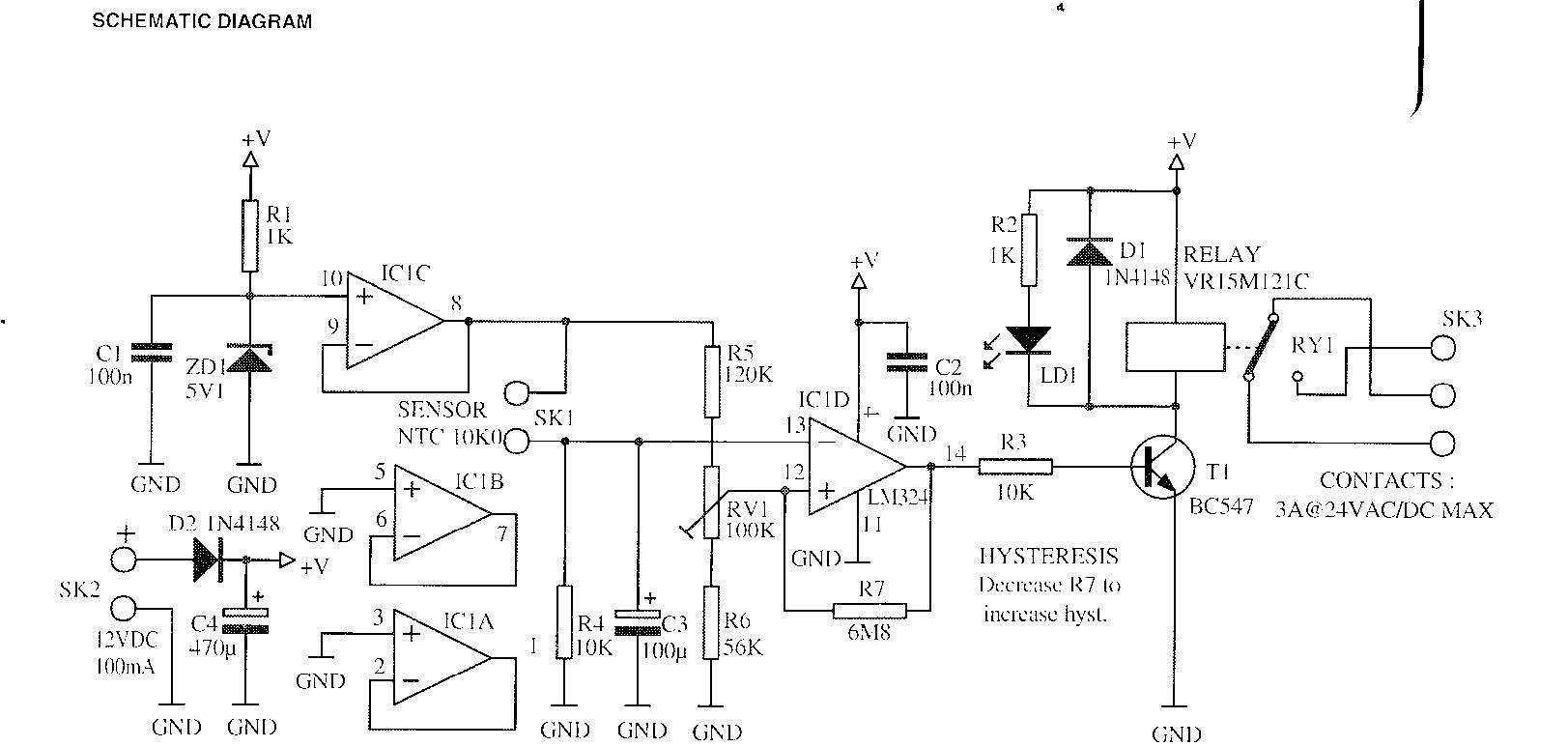

Na een tip van een ander persoon op dit board heb ik een Velleman-zelfbouw-kitje gekocht ( MK138 ). Dit is een thermostaatje die ik gebruik om de cooler automatisch aan en uit te laten schakelen als de temperatuur boven of onder een bepaalde waarde komt. Nu is met dit kitje de temperatuur in te stellen van ca. 5 tot 30 graden celcius. Ik zou dit bereik alleen graag willen aanpassen naar bijvoorbeeld 25-50 graden Celcius (of iets in die buurt). Ik heb echter te weinig verstand van electronica op dit voor elkaar te krijgen. In de hoop dat iemand anders dit zo uit zijn mouw schudt, heb ik het schema hier bijgesloten.



Dus mijn vraag is eigenlijk: weet iemand hoe deze thermostaat aan te passen naar een ander meetbereik dan de standaard 5 tot 30 graden Celcius?

[prutsie]

Probeer eens wat te spelen met weerstand R6. Zou volgens mij moeten werken. Wat natuurlijk wel noodzakelijk is is dat de NTC temperatuurvoeler de temperatuur aankan. Het nadeel van zowel NTC als ook PTC temperatuurvoelers is dat ze vaak een heel klein temperatuurbereik hebben, en dat enige vorm van lineariteit binnen dit bereik ook nog eens ver te zoeken is. Beetje "pielen en prutsen" zal dus noodzakelijk zijn :-)



succes,

Peter.

[TCDD]

De grenzen van het temperatuurbereik worden ingesteld met R5 en R6. Door R5 te verkleinen en R6 te vergroten kun je het bereik veranderen. Probeer ze eens om te wisselen!

[Gast]

Je hebt gelijk: ik zit het printje nu te solderen, en bij R5 staat Tmax en bij R6 staat Tmin op het printje. Ik weet alleen niet of het dan volstaat om de weerstanden om te draaien. In de beschrijving staat verder ook helemaal niks. <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[Gast]

Een wat simpeler oplossing is gewoon een kleine 12v fan nemen en in serie hiermee een 1 k potmeter zetten.

Hierna afregelen zodat hij net niet hoorbaar is.





[Gast]

Is ook een idee. Heb ik wel aan gedacht, maar als de Dreambox in standby staat wil ik eigenlijk niet dat de fan draait. Ik ga die potmeter er wel inzetten, want de fan loopt nu wel heel hard op 12v.



De thermostaat heb ik gisteren aan de praat gekregen. Nu heb ik een voeding en een thermostaat klaar liggen voor inbouw. Als ik iets meer tijd heb deze week, ga ik de Dreambox eens met de Dremel onder handen nemen. Moet alleen nog even de juiste waarden voor R5 en R6 vinden. Heb ze nu gewoon omgedraaid, maar ik weet nog niet wat het temperatuurbereik nu is. Dat ga ik vanavond even testen.

[Gast]

@ericnerd:



Ik heb net even snel zitten uitrekenen, maar een 1K variabele weerstand (potmeter) is wat aan de grote kant voor zo'n klein fannetje. Tenminste, als je minimaal nog 7v op de fan wilt hebben.



Als de 12V fan 0,1 A (100mA) trekt, dan heeft ie een interne weerstand van 120 Ohm. Als ik dat in een schemaatje teken, dan reken ik snel uit dat ik een weerstand/potmeter van 86 Ohm in serie nodig heb om ervoor te zorgen dat er nog minimaal 7 volt op de fan staat. Op minder dan 7 Volt werken de meeste 12V fans nl. niet meer.
