Hoe sluit ik een ventilator aan

[arnoldl]

daar zou ik me niet te veel zorgen over maken ,



het is niet zozeer dat de voeding zwak is , maar meer dat hij enigzinds instabiel is.



die +/- 40 ma van die fin , zal het probleem echt niet zijn.



grtx , arnold



[Jossie]

hoi



nou de ventilator zit er in werkt goed en is zeer stil

ik heb een regelaare vantilator genomen van 8 cm voor nog geen 10 €

vast geplakt met dubbelzijdige tape (zit muurvast)

blaast lekker de lucht naar buiten heb het nog ff getest <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

de regelaar zit aan de buiten kant zodat ik als die nog te heet word het

toeren tal kan verhogen <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />



aangesloten op de externe voeding zodat de dreambox voeding niet word belast



werkt perfect <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

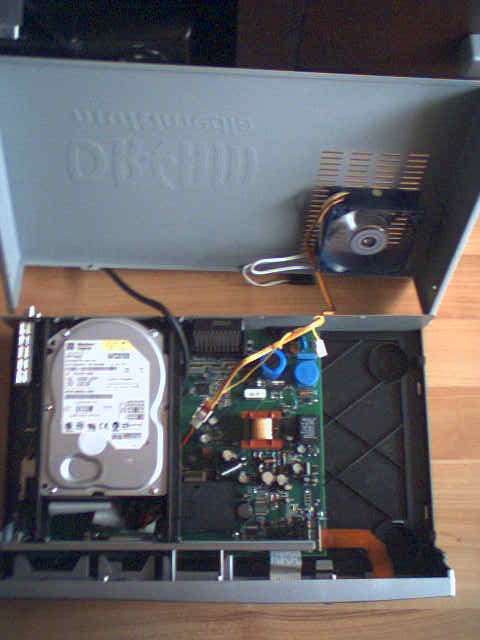

zie de bijlage voor een fototje <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



de kabel die er achter wegloopt dat is de kabel

van de externe voeding blijft daar ook zodat de kap er op past

en dat je van voren niet ziet dat de kap iets omhoog staat

gaatje boren = garantie weg en dat wil ik nou net niet

ivm uco errors die wel eens voorkomen...... dan is de garantie wel handig

[Ron]

Kijk maar uit dat die ventilator niet los laat en bovenop je voeding valt. Dat zou wel eens een vonke en daarna een fluisterstille Dreambox kunnen betekenen:-)



Tox.

[Philips]

Inmiddels heb ik de ventilator aangesloten op 7 volt.

En deze voorlopig op de bodem waar geen printplaat meer is vastgeplakt.

Nu blaast de ventilator lucht naar boven richting de ventilatie gleuven.



De temparatuur is lager maar op de deksel boven de harddisk nog te hoog.



Eigenlijk zou ik een nieuwe DB deksel willen aanschaffen waar extra gleuven zitten boven de hardisk. Overeenkomstig de grote van de nu al aanwezige gleuven.



Ik neem aan dat de nieuwe DM inmiddels voorzien zijn van extra gleuven, lijkt me wel logisch na alle gemelde ervaringen.



Gr Phill



[Ron]

Kun je daar een foto van maken? Volgens mij heb je jouw ventilator helemaal verkeerd geplaatst.



Tox.

[Philips]

Tox,

Hier de ventilator met foto.



[Jossie]

ja dat denk ik ook het "warme lucht afzuig" principe hier niet echt werkt <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



Om door toxic "eisen" te voldoen heb ik het roostertje weggehaald <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[Philips]

Jossie

welk roostertje weggehaald..? Bedoel je gewoon de kap eraf!



[Jossie]

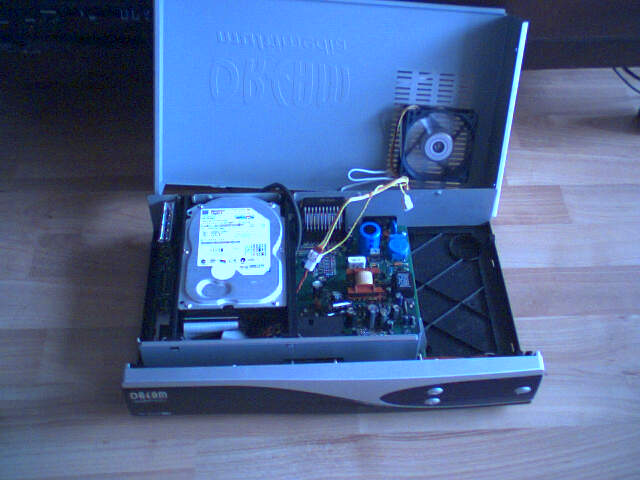

bekik de foto's maar eens goed



op de ene zit het roostertje nog op dat bv voorkomt dat je je vinger

er in stopt <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



en als die naar beneden komt (wat die overigens nooit zal doen)

kortsluiting zal veroorzaken...



die heb ik er nu afgedaan <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



waarom plak je de ventilator ook niet bij de gaatjes op de kap

via dubbelzijdig tape...

komt er echt niet af hoor z'n ding weegt niets <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Ron]

@Philips, zo onstaat er natuurlijk nooit een luchtstroom. Je hebt die fan bijna plat op de bodem zitten.



Zet hem eens rechtop || direct rechts naast de PCB (print) ter hoogte van het zwarte blokje op de voeding. De luchtstroom in deze richting <- || <-



[Philips]

De oplossing van Jossie lijkt me dan nog beter.



Dus aan de ventilatie geleuven hangen..



Bedankt ik ga het veranderen!



Gr Phill



[PinkFlamingo]

ik heb het als volgt gedaan <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />: ik heb een 6 cm ventilator rechtop voor de printplaat gezet in het midden van de DB (deze past precies klem tussen de bodemplaat en de kap van je db en vast gezet met een beetje hot plastic lijm) vervolgens heb ik een V*ll*man thermostaat kit opgehaald bij de plaatselijke elec.zaak (met een ntc)en de boel in elkaar gesoldeert.



De ntc heb ik in een krimp kousje gedaan en boven op de HD geplakt

vervolgens heb ik de boel zo aangesloten dat de ventilator continu draait op 5volt <img src="/ubbthreads/images/graemlins/wink.gif" alt="" /> en als hij te warm wordt schakelt hij om naar 12volt <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />.



Gevolg ---->>> De dreambox wordt continu gekoeld op 5 volt <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> (je hoort nu dus geen ventilator lopen <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />) en houd de voeding dus ook koel. Hier door heeft krijgt de voeding dus weer iets meer vermogen <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />) en als ik iets op ga nemen duurt het +/- 10 minuten voor dat de HD zo warm wordt dat hij overschakelt naar 12 volt. dit duurt vervolgens ook weer +/- 10 minuten om de boel weer terug te koelen en dat gaat zo dus door ...



lijkt mij een ideale oplossing !



groetjes ...

[hemertje]

klinkt toppie!



heb je foto van je opzet? schemaatje anders?



<img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Jossie]

lijkt leuk.... echte hobbyisten zitten hier he <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



Maak er nog ff een foto van kunnen we dit ook bezichtigen <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[PinkFlamingo]

nee een foto niet maar als je me een paar dagen geeft kan ik wel ff een schema lijstje met onderdelen en een foto maken ...
