Hallo allemaal,



In het pioneer gedeelte heb ik hier ook al een bericht over geplaatst maar aangezien mijn soldeerbout aan het opwarmen is, hier ook maar even de hulp inroepen.

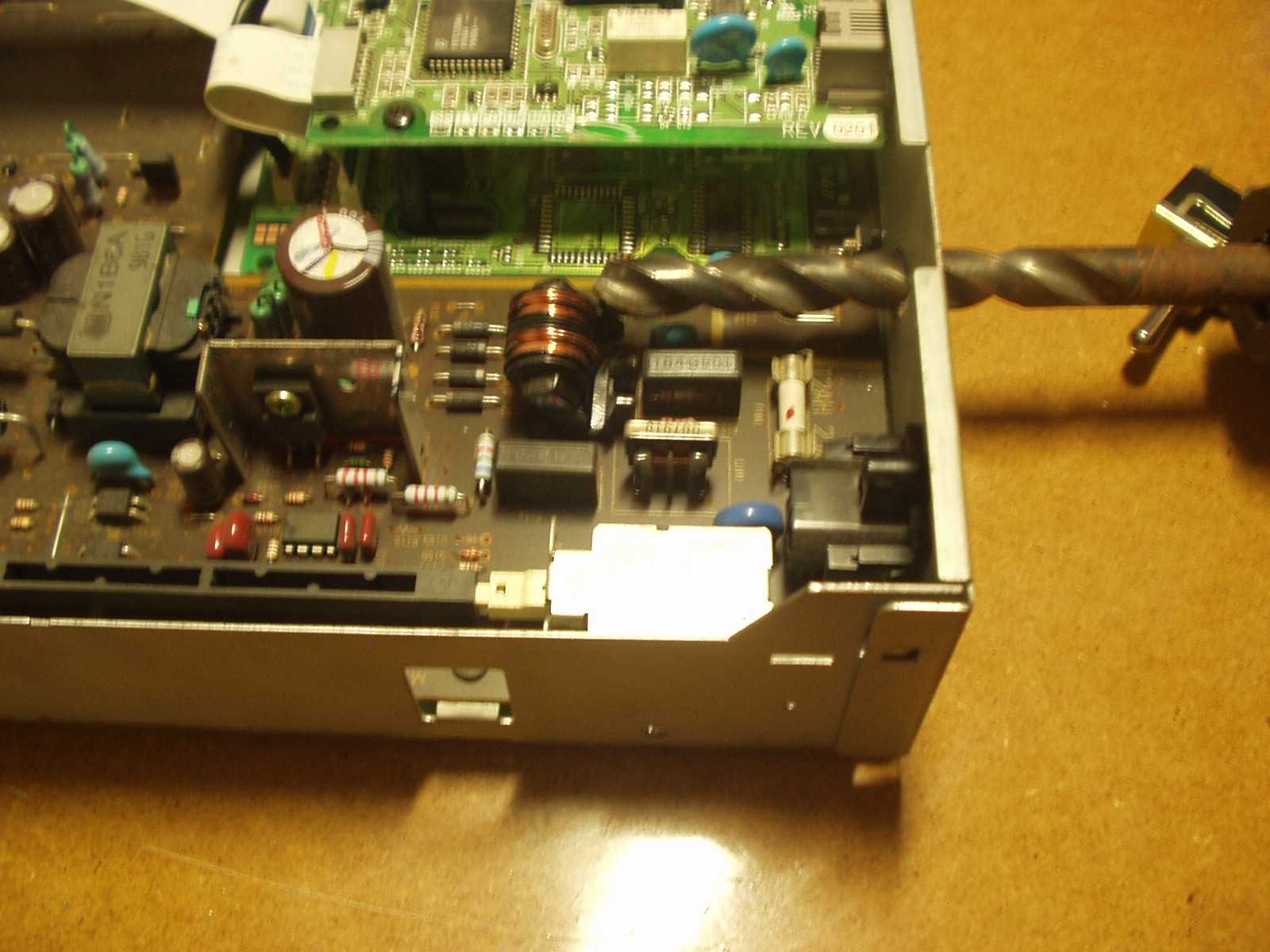

Ik heb in de voeding van mijn pioneer decoder een spoel

gesloopt door er met een 12 mm. boor doorheen te jagen.



Wat kan dit voor een spoel zijn en wat zijn de mogenlijkheden de bewuste decoder weer tot leven te wekken ?



Thankz Woody

[Gast]

dit hoort meer thuis in off-topic <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />



ja dat krijg je met bier op. daarom nemen wij ook altijd cola als we in de ontvangers de brobbelbout zetten <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



ja over de spoel dat weet ik zo ook niet dan zou ik er eerst in moeten duiken

[Gast]

Als het een 110 is heb ik wel een complete voeding voor je liggen.



Grtz, Steven

[Snurker]

Tjonge tjonge.....Dag garantie.



En niet te veel ijzelvijzels tussen de micro-chipjes !!!



Zo te zien is dat de smoorspoel om niet te veel storing het lichtnet in te pompen.

Kun je dus verwijderen en overbruggen met een verbinding.

Er zitten er voor iedere phase 1 in dus de onbeschadigde kun je laten zitten.



Snurker (vroeger was een gaatje in je hoofd óók mode) <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[woodytwo]

@ Steven , ik weer niet of het een 110 is, het is een Spaanse BCT1410 , ik zal ff zoeken of dat overeenkomt met een 110 maar ik ben zekers geinterreseert in die voeding <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



@ Snurker ik heb de boel weer aanelkaar gesoldeerd maar de deco doet niets , ik heb hier geen multi meter dus ik kan niet controleren of de verbindingen goed zijn.



als ik de hele spoel idd weg haal en de zooi door verbind,

loop ik dan geen risico meer te slopen??



hoe kan ik er achterkomen of het idd een smoorspoel tegen vervuiling is



Bedankt voor de reacties



Woody

[Gast]

Ik zal de deco eens uit de kast halen, en hem vergelijken met jouw foto. Zo te zien loopt jou voeding in L vorm, ik zal kijken of hij daar op lijkt.

Misschien kan je een ruimere foto maken????



Grtz, Steven

[woodytwo]

Hoi Steven,



ik heb begrepen dat de 110 een 15xx model is,

en ik heb zelf een 14xx model. Maar misschien

is de voeding wel het zelfde voor beide apparaten.

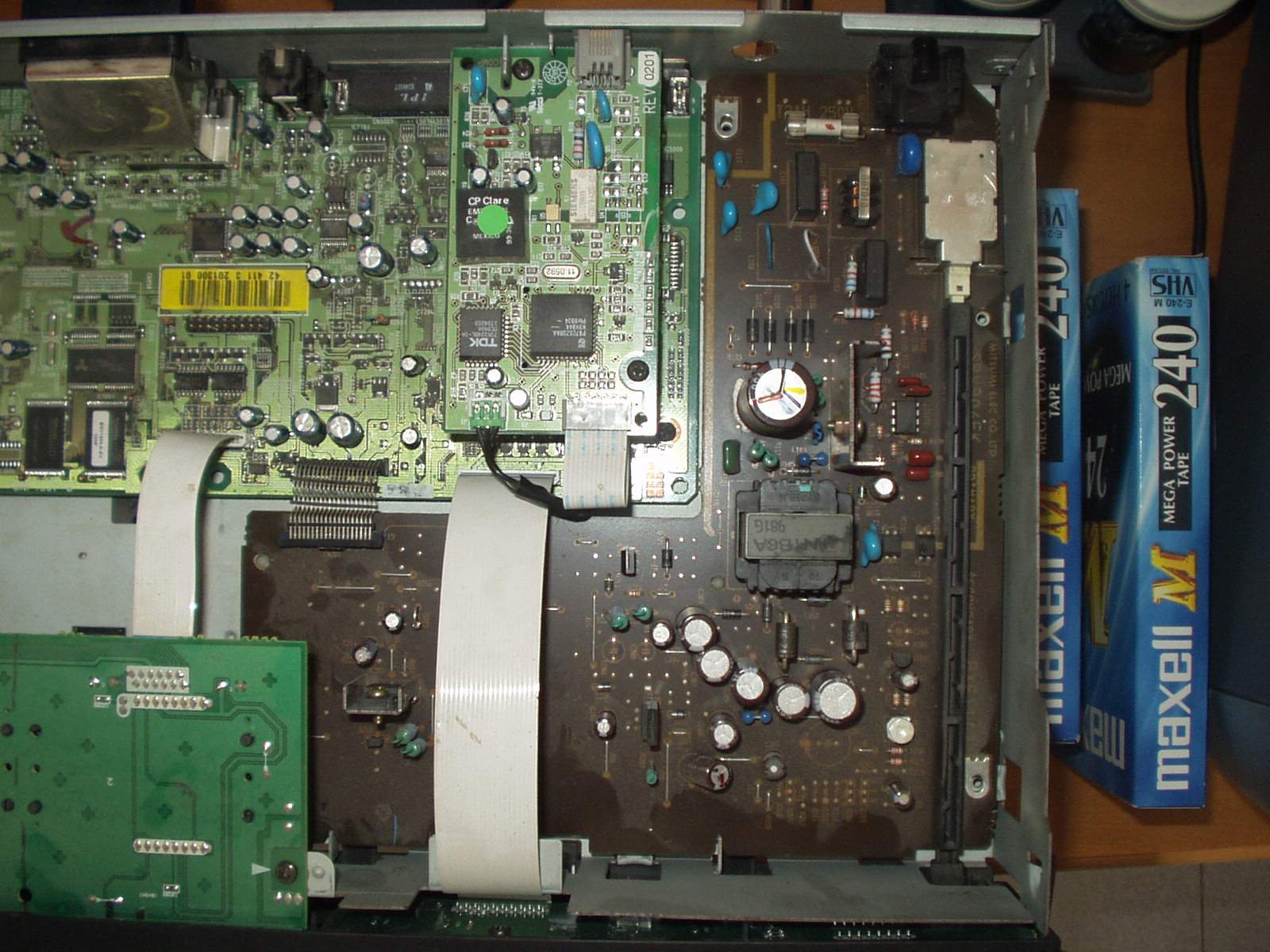

Ik zal even een duidelijke foto van de voeding maken zodat je de boel kan vergelijken.





Foto staat er bij ,let wel het bewuste spoeltje is vervangen door twee doorverbindingen, helaas geen resultaat





Grtz. Woody

[Gast]

Ik wacht het wel af.

Kan vanavond pas kijken, ben nu aan het werk (bij 32 graden) <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />



Grtz, Steven

[Snurker]

@ Woodytwo



Nee niet alles zomaar lukraak doorverbinden

Het is jammer dat je niet een goedkoop multimetertje bezit.

Dan kun je meten dat die gesloopte spoel)en) tweemaal in serie stond met de netstekker.



Als het goed is moeten die doorverbindingen nu naar twee van de 4 zwarte dioden leiden.



Je hebt toch niet geboord toen hij aangesloten was ??



Snurker

[Gast]



Mijn mobo is type 1354-g.

De voeding is gewoon recht en bevat wel de 19 pins aansluiting, maar die zit op een heel andere plaats. Ik probeer er een tekening van te maken, want heb helaas geen digicam bij de hand.



Grtz, Steven

[woodytwo]

Ik had dat inderdaad ook al gezien bij Dynamite,



hij heeft er een aantal fotos van de verschillende types bij

staan.



Op mijn voedings print staat aangegeven welke spanning er op de diverse pinnen staat kun jij dat ook terug vinden op jouw print? Al deze dezelfde zijn , moet er volgens mij wel een mouw aan te passen zijn.





bedankt voor je hulp zover <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />





[Gast]

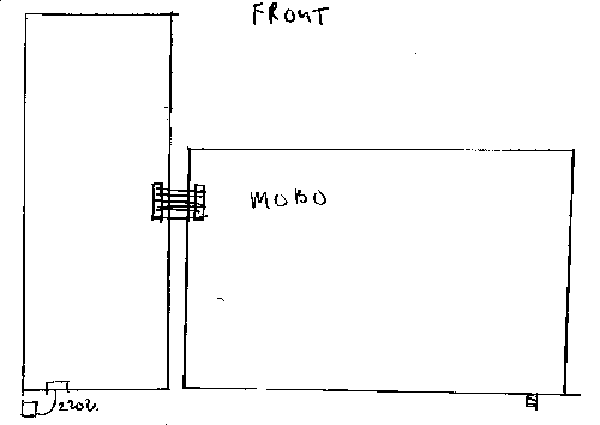

Hier een tekening van de situatie.

Als het goed gaat.



Grtz, Steven

[woodytwo]

Dit staat er op mijn voedings print



CN201:



1 GND

2 +5,5V

3 GND

4 GND

5 GND

6 GND

7 POW 1

8 +3,3V

9 +3,3V

10 +3,3V

11 AC CLK

12 +5V

13 PC 5V

14 +BV

15 +24V

16 +12V

17 +24/19V

18 GND

19 +30V



Groeten Woody

[Matchless]

als ik het zo goed zie dan is het een onstoor filter.het zijn in principe twee spoelen in 1 behuizing die anti parallel geschakeld zijn.meet eens of de spoelen nog een doorverbinding geven..dus van de 4 aansluitingen hebben altijd twee een verbinding.heb je die dan zou ik niks doen.heb je dat niet op beide spoelen dan kan je die andere doorverbinden om te testen.kwaad kan het niet(als het idd de ontstoorfilter is!!!).zet de spanning eens op de box en dan moet je 220volt meten.heb je dat dan weet je dat het idd een onstoor spoel is.deze kan je vinden in PC voedingen of oude tv's.anders kan ik je die wel geven als jij de verzendkosten betaald..ik heb nog genoeg van die zooi liggen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />



anders kom eens naar de chat dan kan ik je wel helpen..

[Murdock]

Uit zijn verhaal blijkt dat hij die spoel al door heeft verbonden. Doorgaans zou het probleem opgelost moeten zijn.



Wat mij wel opvalt is dat het een behoorlijke boor is geweest en eerlijk gezegt moet je toch wel een hele krat bier naar binnen glukken als je op het idee komt om in een apparaat waar de electronica nog in zit te gaan boren.



Wat is belangrijk:



- Zijn er andere onderdelen geraakt of zichtbaar beschadigd?

- Bekijk met een loep of er geen scheurtje in de print zit

- Zijn er geen ijzersplinters tussen de SMD op het moederbord gekomen?



Wat is je kennis van zaken? Weet je wat een spoel, condensator of weerstand is??? Anders zou ik er niet zelf aan beginnen, je maakt meer kapot dan je lief is <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />
