oslink

[ad123]

Inmiddels heb ik de tweede oslink maar deze krijg ik ook niet aan de gang.

Nu de vraag,als je de deco op zijn kop leg met de voorzijde naar je toe,dan zit het sleufgat links van het kleine gaatje,waar begint nu Pin 1?

gr. adri

[Satlux]

Ontvanger omdraaien

Display naar je toe

Oslink erop rechter gat (kan toch echt maar op 1 manier)

printer kabel zit ook aan de display kant

Oslink software opstarten.

Oslink aan zetten.

Ontvanger aanzetten.

Dan "Read Signateur"

enz

enz



nb printer in de "bios" wel effe aanpassen (ecp.epp)



Satlux



[ad123]

hallo satlux

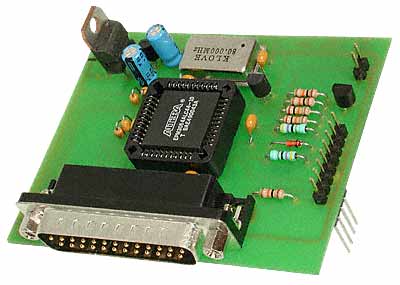

Ik zal proberen om er een plaatje van de oslink bij te doen.

De pennen zaten aan de kant van de componenten maar je kan ze ook aan de sporen zijde monteren alleen zit de knobbel op de deco volgens mij dan in de weg daar om wil ik graag weten waar pin 1 zit bij de deco van de oslink weet ik het wel via het schema.

gr. adri

[Crest]

ontvanger op z'n rug. je kijkt tegen de achterzijde van de ontvanger aan. oslink in meest linkse brede gat, waar 4 pennen in kunnen. aansluiting printerpoort en voeding zit dan links als je tegen de achterzijde van de ontvanger aankijkt. De oslink is aangesloten als je deze in de ontvanger prikt. Als je de oslink andersom doet, steekt deze over de rand van de ontvanger en dat moet niet.

Doe wel isolatie onder je oslink!

[Satlux]

@ Crest,

Mooi uitgelegd,

Zie jij ook die 2 print pennen daarboven ?

Dat is zeker om hem aan en uit te zetten.

@ ...Kijk dus ook daar even naar.

Satlux



[NEO_X]

volgens mij zijn die 2 pennen om een jumpertje erop te kunnen zetten om block 18 te schrijven hoor



ik kan er naast zitten maar by mij is het iniedergeval wel zo

<img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />

groetjes



NEO_X

[Gast]

het lijkt me eerder voor de voeding wand die zie ik zo niet zitten of het is de jumper voor het in schakelen van het flaschen en zonder om de deco alleen ui te lezen maar ik hou het op de voeding

staat er toevallig + of - bij



[ad123]

hallo



er zitten op de oslink ekstra onderdelen om blok 18 te flassen en de aansluiting is voor de voeding die daar voor nodig is.

ik heb het schema ook wel als er interesse voor is.

maar nog steeds weet ik niet waar pin 1 zit op de deco.

gr. adri



[Satlux]

Zeg jij maar vanaf welke kant ik moet tellen.....

Waar heb je nr.1 dan voor nodig ?

Luister, hij kan er maar echt op 1 manier op.

Dus niet over dat steunvoetje heen gaan,dan blijft er maar 1 manier over.

Groetuh

Satlux



[Gast]

ik heb je een mail gestuurd voor de pinnen als het nog niet duidelijk is stuur dan even de schema

(ik kon de afbeelding niet in het bericht kwijd)



[ad123]

hallo



een ieder bedankt maar inmiddels ben ik er achter dat de oslink niet werkt.

ik vraag mij wel af hoeveel van deze dingen wel werkend worden afgeleverd gezien alle postings waar de oslink het niet doet.

pin 1 zit geheel lings als je de deco op zijn kop leg met de voorzijde naar je toe.



gr. adri

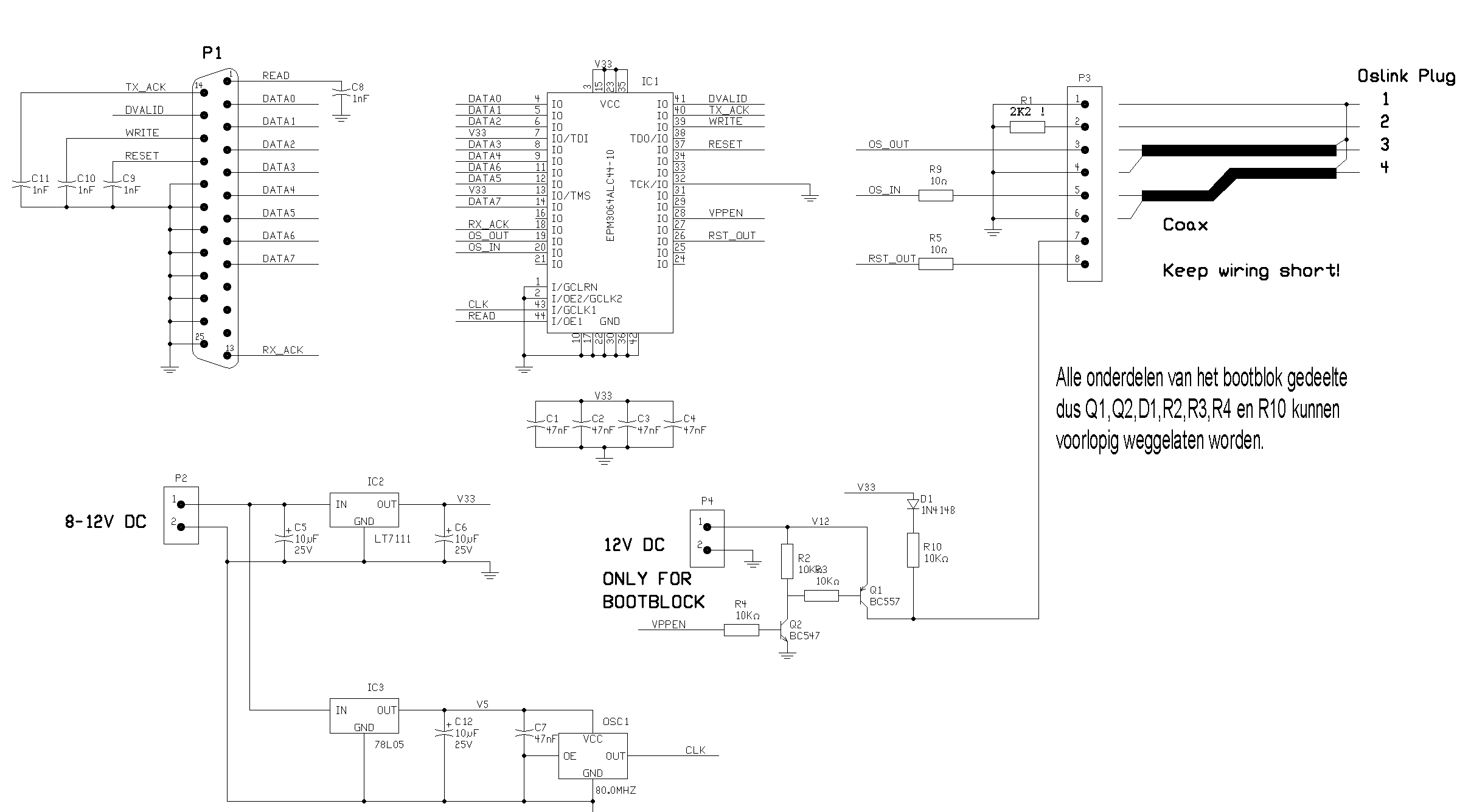

ps hier is ook het schema

[tracker]

Mooi schema. Moet ik hem tegen het licht houden of in het donker bekijken?

Wat was er nu precies kapot of niet goed aan?

[Johan45]

Hallo ad123



Bekijk de pennen van de altera eens aan de soldeerkant.



Ik heb er nu al twee Oslinkje's weer werkend gekregen door de pennen

die "vergeten" waren om te solderen met de soldeerbout te bewerken.



Bij deze twee Oslinks ging het om twee pennetjes naast elkaar die wat soldeer ontbeerden.



Gebruik anders even een loep om de verbindingen eens goed te bekijken.





Suc6 Johan. <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

[NEO_X]

beetje lullige (service) van ..... . ... je koopt iets en dan moet je ook nog ff zelf alles solderen <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" /> <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />

[Gerhard]

je zult zeker niet de laatste zijn waarbij je oslink niet werkt..

bij mij waren 4 punten op de printplaat niet goed door gesoldeerd.

ik heb hem onder een loupe gehad en alles goed door gesoldeerd.

toen ging het in een keer wel werken.



groeten Gerhard
