Humax Bootloader vervangen met JTAG ?

[Gast]

Hoi,



Ik zit met het volgende probleem op mijn 5400 (geen Z versie).

Bij het upgraden van de loader L1.36 naar L1.37 is er iets foutgelopen. Ondanks het instellen van de juiste firmware versie 16.0400 in de software gaf deze aan dat dit niet klopte. Om één of andere reden heeft de ontvanger die dan toch gedownload en nadien was het afgelopen. De bootloader die van uit de fabriek is geprogrammeerd is om zeep en het toestel start niet meer op. Het enige wat er gebeurt is dat op het display het volgende verschijnt - - . - - waarbij het puntje steeds knippert. Ik kan ook niets meer downloaden naar de ontvanger want hij neemt de data niet meer aan. Nu heb ik links en rechts al even geïnformeerd en blijkt dat met een JTAG interface die bootloader er weer in te stoppen valt.

Ik heb de JTAG interface gebouwd op basis van een Pools ontwerp met een 74HC244 chip en een aantal weerstanden er rond maar verder vind ik niets over het hoe of wat. Op het mainboard is een mini connector voorzien om een Z-Board te plaatsen. Dit is ook al geprobeerd zonder resultaat. Iemand enig idee hoe dit op te lossen valt ?

Dank bij voorbaat.

<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[Gast]

Ik denk dat er niet veel aan te doen is. Rond dit thema valt er weinig te vinden maar na veel zoek werk ben ik bij iemand terecht gekomen in duitsland die dit wel wil doen voor een kleine bijdrage.

Alleen moet je je toestel opsturen en dat is nogal gevaarlijk denk ik.



Hier een link naar het forum met het topic: http://tuxonhumax.berlios.de/board/viewtopic.php?t=626



Ik heb deze man een mailtje gestuurd met de vraag of het mogelijk was de splitfiles voor het Z-board met loader L1.37 door te sturen. Hier is zijn antwoord:



Citaat:

If you have the --.-- problem its not so easy. Its not only using the right splitfiles for the ROM-board. You habe to do also some hardware modifications to get back the original loader. Additional you have do do some software modifications specially for your special receiver. I by my selve had to study for quit a long time so get this problem fixed (about a quarter of a year).



Best would be if you would send me the humax by mail. I would do the job for a small donation. Which country do you live in? Are you from the Netherlands? Im from Germany.



Best regards Baldi



Zoals je ziet komt er wat meer bij kijken dan enkel het z-board.

Nu ik ben een leek op dat gebied en weet niet of dit allemaal wel waar is, maar het is goed mogelijk.



Volgens mij was er tot nu maar één oplossing en dat was terug opsturen naar Humax zelf(met de nodige kosten en je toestel te moeten missen).



Hoppelijk heb je hier iets aan en nog veel succes met Hummi.



Black_64

[mmm]

Hallo Deltafly,

eerst misschien even een misverstand uit de weg ruimen...

Citaat:

voor de IRCI5400 bestaan er o.a.:

L1.xx (L1.37) OAK-I, MK2 tuner. System-ID 0016.0000

H1.xx (H1.37) OAK-I, MK3 tuner. System-ID 0016.0400

Volgens mij heb je dus niet de juiste firmware gebruikt, en dit heeft nu desastreuze gevolgen <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



Je was al op de goede weg met je JTAG. Zelf heb ik dit nog nooit hoeven doen <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />,maar er is een goede beschrijving op de volgende link te vinden:

humax support

Druk even op het 0-knopje op de afstandsbediening en je krijgt een volledige uitleg over de JTAG te lezen.



Let op dat de gebruikte splitfiles voor de H2.08 loader zijn.



Succes <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

<img src="/ubbthreads/images/graemlins/cool.gif" alt="" />





[Gast]

@Black_64



Bedankt voor de tip. Ik heb een mailtje gestuurd naar Baldi om te vragen of hij in staat was het probleem op te lossen.



@mmm



Uw gegevens kloppen. Ik heb de tuner even geverifieerd en het is een MkIII.

De loader zal dus een H1.36 geweest zijn welke ik foutief heb overschreven met de L1.37. De originele firmware was 16.0400.

Met de onderstaande link kom ik er niet. Op satsupport is wel heel wat te vinden maar nagenoeg niets over de JTAG. Misschien even de link via PM sturen ?

(deltafly24@hotmail.com)



Thnx.



[mmm]

Hallo Deltafly,

sorry van de link, ik had beter moeten weten. Ik heb inmiddels een PM gestuurd.



Ik heb zelf nog even gezocht op "--.--" en alle topics hadden een open einde, geen van degenen die aangaf hetzelfde probleem als jij te hebben kwamen met de oplossing <img src="/ubbthreads/images/graemlins/disc.gif" alt="" />. Wel jammer.



Groetjes,

<img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

[elpelusa]

ik heb hier nog wel een z-board liggen kun je wel gebruiken



[Gast]

En DeltaFly? Heb je al nieuws over je Humax?



Black_64

[Gast]

@Black_64,



Ik ben volop bezig met een layout te tekenen voor het Z-Board. Ga toch eens proberen de H2.08 erin te proppen. 199 € is peperduur voor zo'n bordje.

Als alternatief heb ik een adres in Aalter (België). Met een aangepaste JTAG en Z-Board zou het kunnen naar het schijnt. In het slechtste geval haal ik de Flash eraf en programmeer die met de juiste soft (B3B). Alleen zijn die adapters van Hi-Lo (eprom programmer welke ik heb) schandalig duur.

Kan nog ff duren maar ik laat nog wel iets weten.



Groeten.



[Gast]

Ik was gewoon een beetje nieuwsgierig. <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

De H2.08 erin stoppen gaat zeker niet lukken. Dit is al verschillende keren geprobeerd door medeforumlezers. Ja de flash eraf halen enzo programeren zal wel lukken maar waar haal de inhoud van die flash. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

Zeg nu niet dat je een goede humax gaat open schroeven flash uithalen en uitlezen. <img src="/ubbthreads/images/graemlins/shocked.gif" alt="" />



Ik heb er met iemand over gehad die iets meer van elektronica weet en die stelde het volgende voor.

Flash uithalen en er een voetje in solderen zo kan je er dezelfde flash(type) insteken alleen in een andere behuizing(vorm).

Misschien zijn deze flash-apdapters goedkoper of iets meer bekend.

Ik vond het geen slecht idee. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



Grts,



Black_64



[digitaalFM]

Hallo,

Ik heb hier zelf een humax irci 5400 liggen met een defecte bootloader,

Zou je die er voor mij in kunnen zetten,ik kom zelf uit Apeldoorn,en kan evt wel langskomen.

Groetjes john.



[Gast]

@Black_64,



Ik heb intussen heel het zaakje uitgetekend en klaar liggen om het Z-Board te bouwen. Blijkt dat er een layout van het Z-Board III in omloop is via een tip die ik heb gekregen waarvoor dank.



De losse H2.08 loader heb ik hier in een bestand. Wat de Flash chip betreft: die is niet zomaar op een voetje te plaatsen hoor. De pootjes zijn er niet voor geschikt. Kan alleen worden opnieuw geprogrammeerd in een programmer met de juiste adapter. Ik heb een Hi-Lo AL11 programmer en de nodige desoldeerapparatuur maar die adapters kosten handen vol geld (130 Euro is geen uitzondering)



Eerst ff proberen met die loader en anders opereren geblazen dus. Ik laat nog een seintje in de loop van volgende week. Nu ff te druk op de job.



Groeten.



[Gast]

Hoi,



Als het niet lukt kom je maar langs met die humax.

Die Humax heb ik 5 min weer werkend.

Want het zou zonde zijn dat je de schade groter maakt dan die nu als is.

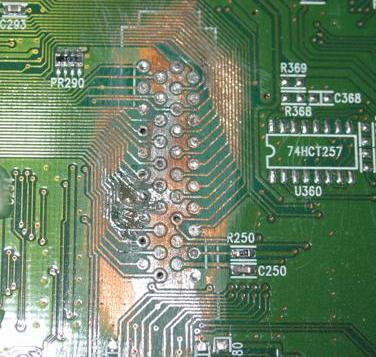

En zo als hieronder moet het dus niet.



Bye HobbyMan

[digitaalFM]

Hallo,Ik heb ook een humax 5400 waarvan de bootloader ook stuk is.

Zou jij die voor me kunnen maken ?? zo ja mail me dan dan kan ik mijn tel. nr. geven.



[Gast]

Hoi,



Stuur een PM of mail me even.



Info@hobbyman.nl

[Gast]

@Black_64,



De Hummie doet het weer waarvoor dank aan onze vriend Hobbyman.

Niks solderen, ook geen JTAG. Gewoon de juiste tools en kennis doet wonderen.



Topic closed dus, we kunnen weer kijken.

<img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />
