Z-Board Humax 5400

[Gast]

Hoi,



Is er iemand die weet of er hier ergens een printlayout rondzwerft van het Z-Board voor de Humax 5400 ? Zoniet ga ik aan de slag om er eentje uit te tekenen met Eagle Cad. Ik ben op zoek naar het schema van het Z-Board III. Als er iemand hier meer info over heeft... alle hulp welkom.



Dank bij voorbaat.

<img src="/ubbthreads/images/graemlins/lezen.gif" alt="" />

[Gast]

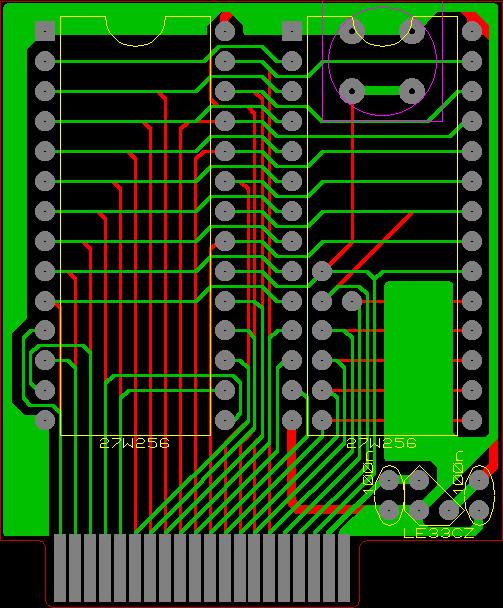

heb hier een print lay-out van een Z-board

weet echter niet welke versie het is <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

als het de gewenste is heb ik nog betere bestanden
