hulp advies bij plaatsen van draaibaare systeem

[Gast]

Hallo Sattaz



foto gaat niet lukken toestel is kapot gegaan zie ook bericht dat ik aan tcdd verstuurt hebt.



wil toch mijn funke schotel plaatsen heb tot aan de mast van mijn rotor vast gemaakt maar dan kan ik hem niet uitschuiven op een rechte paal lukt het wel maar op mijn rotor niet <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

gr rebrac



i always say don't be afraid to ask ??



misschien zijn er andere mensen die deze probleeem ook hebben gehad????



[Gast]

Citaat:

heb wel bij mijn rotor onderaan op 51 graden gezet

@rebrac,

De onderste gradenboog moet op ca. 42 tot 43 staan
en dus echt geen 51.
Dit verklaart m.i. waarom jij maar enkele satellieten
kunt ontvangen.
De bovenste gradenboog moet op ca. 52 staan.
Als je geen bovenste gradenboog hebt op jouw
noname schotel dan kun je de mate van "achterover kantelen"
bepalen door het even uit te proberen op
jouw referentiesatelliet: Sirius op 5 Oost.


Met vriendelijke groeten <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

sattaz

[TCDD]

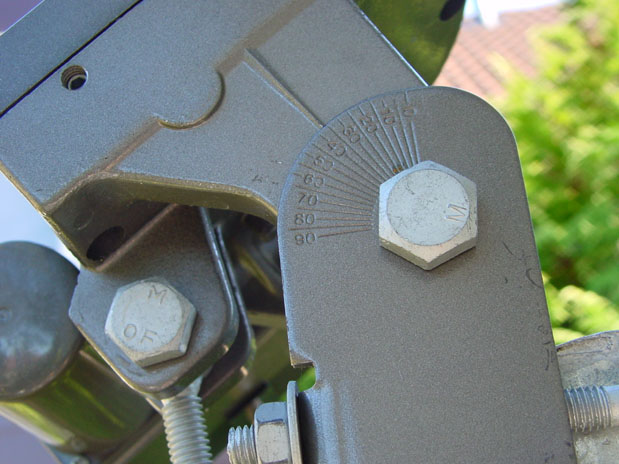

Nog een plaatje van mijn schaalverdeling. De draai-as van mijn rotor staat verticaal bij 0 graden, horizontaal bij 90. Als dit bij jou omgekeerd is moet je inderdaad iets van 53 graden instellen.

Of jouw motor naar boven of naar beneden moet kun je testen door de schotel met de hand iets omhoog/omlaag te bewegen en te kijken of de signaalsterkte hoger wordt, zie ook baan.jpg en de vele topics hierover in dit forum. Probeer eerst maar eens sirius te krijgen. Een satfinder of analoge ontvanger is erg handig bij het uitrichten.

[Gerdy]

(Off Topic)

Prachtige en haarscherpe foto's! Ben wel benieuwd naar resolutie en welk fototoestel je gebruikt!

[TCDD]

Ik heb een Sony DSC-F505 3.3 MPx, zo'n ding met een toeter van van een lens. Ik heb hem een paar jaar geleden gekocht op de HCC en ben er erg tevreden over. De laatste foto is genomen op 1856*1392 pixels, met Photoshop 3 * verkleind en gecomprimeerd (1.2 Mb -> 71k).

[Gast]

Het lukt nog steeds niet!!!!!!,.....je mag me vragen hoor (of terugbladeren het staat er tich keer hoor)

[Gast]

Hallo Shimai,



zoals je het leest wilt het niet zo lukken misschien <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> wat is jou versie hiervan <img src="/ubbthreads/images/graemlins/regels.gif" alt="" />

ben wel heel erg benieuwd <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

gr rebrac



i always say don't be afraid to ask ??





[Gast]

Hallo Sattaz



CITAAT: De onderste gradenboog moet op ca. 42 tot 43 staan

en dus echt geen 51.



als ik hem op 42 graden krijg ik helemaal GEEN signaal <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />

gr rebrac



i always say don't be afraid to ask ??



[Gast]

hallo TCDD,



ik heb inderdaad signaal bij 52 graden maar zal vandaag weer verder proberen om de andere sattelieten te ontvangen

en he foto kwaliteit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



ben benieuwd naar de versie van shimai ???<img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

gr rebrac



i always say don't be afraid to ask ??



[Onno]

Hi



Enige weken geleden heb ik bij mij een smr 99 g geplaatst.



1 Paal (op tegelvoet) waterpas gezet.

2 Van stevig a4 karton rechthoekige driehoek gemaakt

met een hoek van 38 graden.



2 Motor gemonteerd en met behulp van de driehoek het

bovenste vlakke gedeelde waar de draaibare pijp uit komt

ten opzichte van de paal op 38 graden vast gezet.

dwz dat het bovenste vlakke gedeelde een hoek van

52 graden maakt met de paal !!



3 De motor (met de positioner) op 0 graden gezet.

(en niet meer aankomen)

4 schotel (triax 90 cm) gemonteerd. (vanuit de 0 graden

recht naar voren en vast zetten.



5 kabels aangesloten en bij schotel een simpele satfinder

er tussen. (zo'n beep ding met een metertje)

(sat box aan !!)



6 de (vleugel) moeren van de motor (op de paal) iets los

draaien en ook de vleugelmoerem van de graden

instelling van de schotel iets los draaien.

zodat je de motor op de paal kunt bewegen (draaien)

en de schotel van boven naar beneden kunt bewegen.



7 nu de hele zaak met de hand op het zuiden richten

(zon 12.00 uur)

en Sirius zoeken. (heb je zo gevonden)

met de satfinder met de hand op maximaal

signaal uitrichten door draaien aan motor en schotel

en daarna de moeren allemaal vastzetten.

(opletten dat je het vastzetten symetrisch doet anders

loopt ie er weer uit controleren met satfinder)

(wel effe controleren op tv of het inderdaad Sirius is)



8 Bij mij was het daarmee gepiept en zijn de meeste

satellieten met goed signaal te zien



Het enige is dat je wel bij de motor en de schotel moet kunnen komen om ze met de hand op Sirius te richten en daarna vast te zetten.



suc6



Onno









[Gast]

Hallo Sattaz,



eve iets anders ik heb een update gedaan via hotbird

zie ook handleiding blz 28 in het nederlands en ook in de forums

staat dat je na de update je receiver moet terugzetten op factory



We recommend to do a factory reset. This will activate the new satellite/transponder database. volgens echostar



maar als je de nederlandse handleiding leest wordt dat niet vermeld wat moet ik doen wel of niet reseten

en wat zijn de gevolgen ???

<img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



gr rebrac

i always say don't be afraid to ask

416841-ad3000ipvcs_b_5a_nl.pdf

[Gast]

Mijn methode werkt met een stab motor echter alle motoren dienen dezelfde polarmount te gaan volgen, dus wellicht het proberen waard.

In 15 minuten weet je of het werkt, als je echter niet goed kunt lezen en niet consequent bent dan heeft het geen zin.

Laat maar weten of het werkt.!!

416929-Afstellen STAB motor_Shimai.zip

[TCDD]

Shimai, de hoek van de pijp waar de schotel op is gemonteerd bedraagt bij de Jaeger 50 graden, veel meer dan de 30 of 40 graden van de Stab's en Moteck's. Jouw methode zou in dit geval dus grote afwijkingen tot gevolg hebben. Zie ook mijn foto's.

[Gast]

@rebrac,



Er komt door de factory reset een nieuwe bijgewerkte

transponderlijst van Echostar in jouw ontvanger.

Als je tevreden bent met jouw huidige settings

dan zou ik het maar zo laten.





Met vriendelijke groeten <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



sattaz





[Gast]

Citaat:

CITAAT: De onderste gradenboog moet op ca. 42 tot 43 staan
en dus echt geen 51.
als ik hem op 42 graden krijg ik helemaal GEEN signaal

@REBRAC,

Ik bedoelde de gradenboog zoals afgebeeld in posting 416069.
Deze heeft bij mijn Jaeger99 een andere vorm zoals afgebeeld
in voormelde posting.

Bovendien heb ik nog eens heel goed gekeken.
Aan de ene zijde lees ik bij mij 45 af en aan
de andere zijde 47.

Er zijn dus duidelijke verschillen tussen de verschillende
Jaeger99 motoren.
Wellicht is dit mede oorzaak van de problemen.

Je kunt ook met de verschillende afstelmogelijkheden
wat experimenteren.
Je gaat bijvoorbeeld van 5 Oost naar 1 West en dan
verder naar 8 West en iedere keer kijken hoe de ontvangst is
en eventueel weer verder bijstellen.
Dit doe je tot aan 43 West (Panamsat).
In de andere richting, naar het oosten, kun je
iets soortgelijks doen.
Steeds met kleine stapjes tegelijk dus.

En vergeet niet vantevoren met een viltstift de
huidige afstelling te markeren zodat je in geval van
een volledig kwijt raken van de positie weer snel
terug kunt naar jouw oude uitgangspunt waar je in
ieder geval nog ontvangst van enkele satellieten had.


Succes <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

sattaz
