philips g110 ptv 46gr8850

[Gast]

projecteur tv



voeding hersteld maar rood led blijft branden

gaat niet in standby



blank raster geen beeld nog geluid





[Steve]

als de rode led brand is hij toch in st/by ?.geef duidelijk op wat de klacht is

[Steve]

controleer ook transistor 6670,deze verzorgd de opstart puls

[Gast]

1 Voedings kit aangebracht 148 v ok met lamp

2 lot vervangen hs ok 148 v ok alle andere spanningen tevens ok

3. beeldbuis licht op

4. resultaat blank raster

5. geen geluid enkel lichte ruis ook geen beeld dus

6. beveiligings circuit rail 12 v audio vervangen 2 * smd transistor

7. toestel is niet te bedienen en ja led blijft rood thans werkt het toestel bij aanzetten en led blijft rood

8. led geeft geen code aan blijft constant branden

9. reed ir ontvanger vervangen zelfste

10.upc vervangen door andere maar nog altijd zelfste (upc mss ook defect was niet nieuw)



[Snurker]

Test of er 5 volt staat op pin 33 van de processor

Het lijkt op een Power On Reset defect POR.



Als het goed is en ook de 14 volt uit de Lijneindtrap is aanwezig, dan moet je ook maar eens een lege Eeprom erin zetten.



Laat ook het Teletekst module eruit !!



Snurker



[Steve]

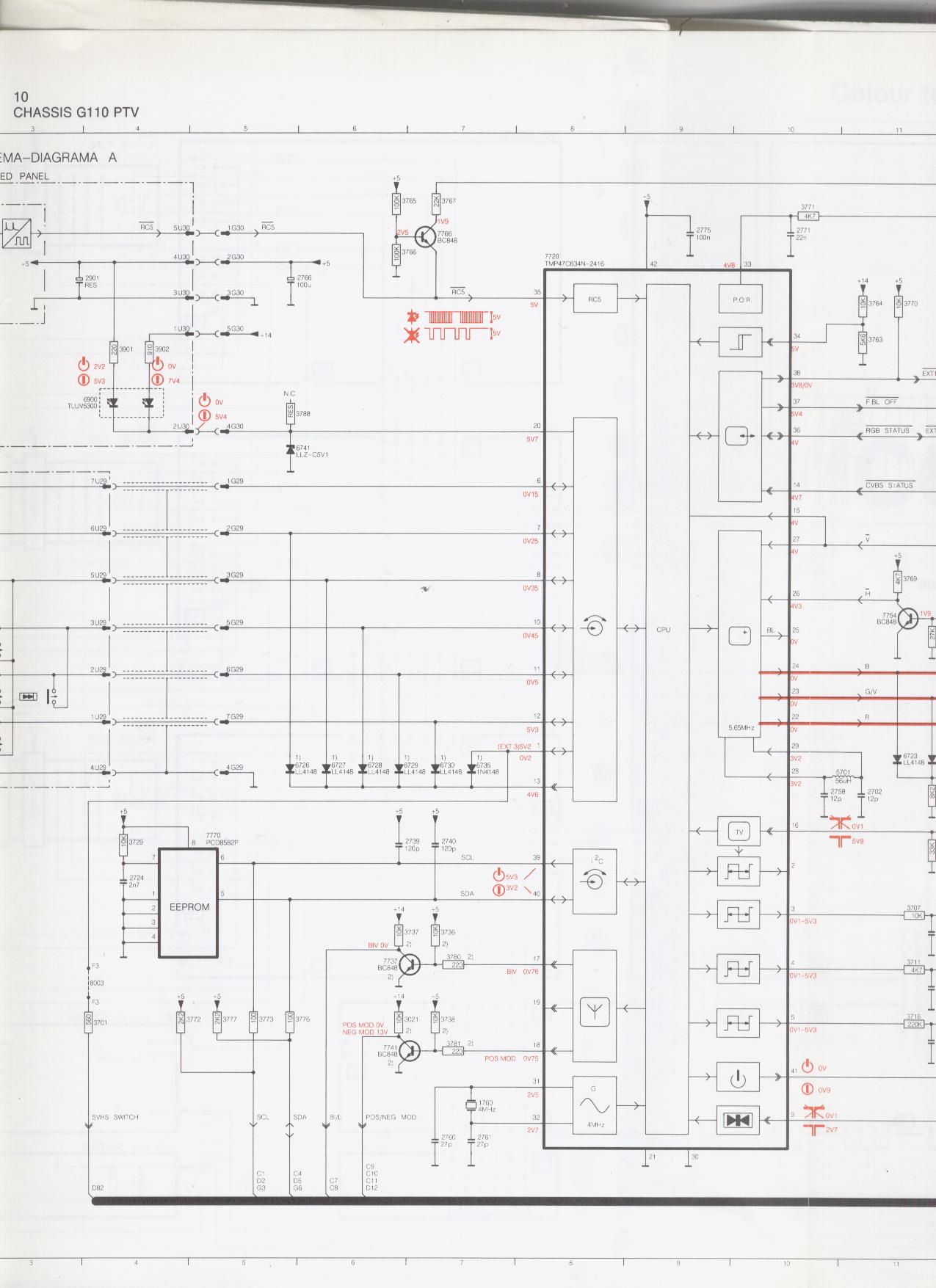

heb je wel een nieuwe processor er in gezet ? en meet je wel alles goed ?(tmp47c634n-2416)vervang anders de pcd8582p

[Snurker]

He mijnheer Steve...



Heb je toestemming van mijnheer Philips om schema's vrijelijk te publiceren !!!



Het lijkt onschuldig, maar de heren kunnen behoorlijk lastig zijn.....
