geen geluid autoradio pioneer DEH-P7100R

[Werkpaard]

Hallo



Mijn autoradio heeft het begeven. Ik heb geen geluid meer de rest is goed ( tuner/display/CD )

Geluidseindtrap heb ik vervangen geen resultaat. Voedingsspanningen heb ik allen komt er geen geluid in het eindtrapje. Schema van het eindtrapje heb ik op het net gevonden. Maar de rest niet. Dus wie kan mij een hint geven wat hij heeft meegemaakt met zon een klacht of wie heeft er nog een schema van liggen



Alvast bedankt



Mvg Werkpaard

[bash!]

Elco's rond de eindtrap?



Kijk of je zelf signaal in kan voeren aan de ingang van de Eindtrap.. Dit kan zelfs vaak al door simpel en een voudig je vinger te gebruiken.. Je hoort als het goed is de bekende 50Hz brom... Dit zou betekenen dat het dus nog voor je eindtrap zit!



zonder een osciloscoop wordt het daarna moeilijker...



[Gast]

Heb je als je er een luidspreker aan hebt, helemaal geen geluid dus een kraakje ofzo. Werkt de lijnuitgang nog. (dan kun je er nog een versterker achter hangen) Kun je zo testen op je gewone thuisinstallatie.



Robvae <img src="/ubbthreads/images/graemlins/anoniem.gif" alt="" />





[Gast]

Is de voorversterker niet defect? Komt ook wel vaker voor. Kan het geval zijn als de eindtrap nog werk -> evt brom of andere geluiden

[Gast]

Leuk als er ook weer door de aanbieder van het probleem wordt gereageerd. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



Robvae

[Werkpaard]

Sorry Robvae



Was het ding helemaal zat en heb hem aan de kant geflikkerd zonder schema kom ik er echt niet uit

Ik hoor het wel als er iemand een schema voor kan regelen.



Mvg Werkpaard <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[maus]

Transistor achterin

2sb1243. gaat heel vaak defect!!





[Werkpaard]

Heb je er misschien een positie nummer van.



Alvast bedankt

[jeevanhoof]

Hoi,



Ik had een tijdje terug een Pioneer autoradio om te herstellen. Alleen weet ik het typenummer niet meer.



Deze begon pas muziek te maken nu een half uurtje rijden. Daarvoor kwam er geen noot uit.



Na een tijdje zoeken kwam ik er achter dat als ik op een bepaalde pen van de versterker ic drukte (met de scoop) dat de muziek wegviel of terug kwam.

Ook met koelspray viel het geluid weg.

Met moeite dit ic vervangen ( is tweezijdig gesoldeerd ) en hij werktte terug.



Bij Pioneer prijs gevraagd, en gekregen, deze besteld en wat bleek... Bij de prijs kwam nog BTW, behandeligs en leveringskosten. Dus pas op als je stukken besteld bij Pioneer.



Ik weet niet of dit jouw fout is, maar als je eens zou kunnen meten of je signaal krijgt op de versterker, dan weet je al meer



mvg

[Gast]

Jouw klacht klinkt me als muziek in de oren :-)

Heb er net 1tje gerepareerd ,,het was bij deze de 2sb1238 die de geest had gegeven alsmede ook een 0 ohm zekeringsweerstandje(smd aan de onderkant van de print)

Het leek erop dat dit spontaan was gebeurt,,maar de eindtrap zat ook niet al te vast meer..

En de printbaan naar de transistor toe was ook al wat overbelast geweest..:-)

Transistor en weerstandje vervangen,,printbaan vernieuwd en klaar was ie weer..

Helaas weet ik de positienummer niet :-(

Succes

Groeten Harry..

[Werkpaard]

Bedankt voor je reactie Harry, alleen kan ik de 2sb1238 niet vinden. Zit namelijk geen gewone transistor in dit app. tenzij het een smd uitvoering is.



<img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[Steve]

is positie nr q958 geen 2sb1238

[Steve]

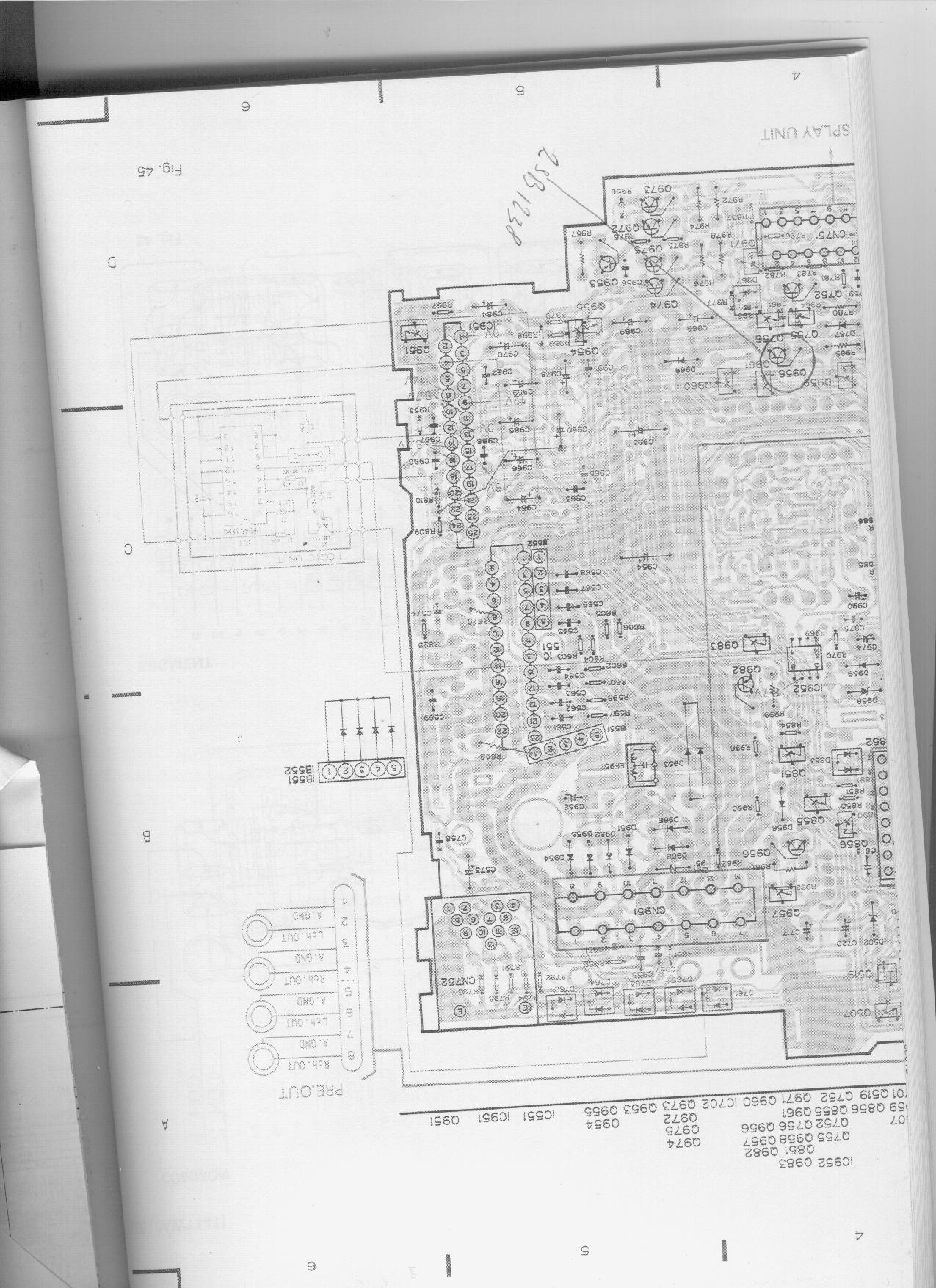

op deze plaats moet hij zitten

[Steve]

[Werkpaard]

Bedankt voor de moeite en je reactie Steve maar de schema die je als bijlage hebt geplaast komt helemaal niet overeen met de print die ik heb. Type van de radio/cd speler is een DEH-P7100R.
