korte beschrijving voor 4 lnbs op een visiosat

[BDS]

Mooie foto's

Ik zal die van mij ook nog een keer plaatsen

vanavond wel ff de gegevens er bij

[Gast]

Ik verbaas me een beetje over het hoogte verschil tussen de LNB's op beide foto's; Bij Pieloot zitten ze bijna op dezelfde hoogte, bij BDS zitten ze meer versprongen. Hoe kan dat?

(Heb zelf net een Visiosat met drie LNB's gekocht, en ik loop nog steeds te prutsen om alles goed uit te richten)

[BDS]

Astra:

RTL4 Signaal:83% kwaliteit: 99%

BVN Signaal:83% kwaliteit: 99%



HotBird:

Mutlivision2 Signaal:85% kwaliteit: 99%

ESPN Classic Signaal:89% kwaliteit: 99%



Astra2:

BBC1 Signaal:85% kwaliteit: 99%

BBC4 Signaal:85% kwaliteit: 99%



Sirius:

MTV Nordic Signaal:83% kwaliteit: 86%

Ticket1 Signaal:84% kwaliteit: 92%



heb nog nooit last gehad van uitval <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



gr BDS

[Gast]

Citaat:

Ik verbaas me een beetje over het hoogte verschil tussen de LNB's op beide foto's; Bij Pieloot zitten ze bijna op dezelfde hoogte, bij BDS zitten ze meer versprongen. Hoe kan dat?

ligt er ook aan hoe recht de schotel hangt, maar ware de Bisat een vlakke spiegel, dan zou de lijn door de harten van de lnb's een gespiegelde weergave van het deel van de Clark belt waar de schotel naar kijkt moeten zijn. Nou is die Bisat een nogal complex gevormd schoteltje, dus dat gaat nooit helemaal kloppen, maar als hij recht hangt komt de montage van BDS heel dicht bij het ideaal, gezien zijn signaal waarnemingen.

Citaat:

(Heb zelf net een Visiosat met drie LNB's gekocht, en ik loop nog steeds te prutsen om alles goed uit te richten)

Hoort bij de hobby, maar gaat bij die Visiosat beugel het best door te beginnen met alleen de middelste LNB perfect uit te richten op Astra (LNB houder hoogte: vanuit de hoogste positie een dikke centimeter zakken). De andere twee hebben dan alleen de hoogte als instelmogelijkheid en zijn dus een makkie

groet, skippy2

[Gast]

Goeie tip!



Ga ik zeker proberen. Bedankt!

[Gast]

<img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />Waar is THOR? <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[LaRaZa]

Citaat:

<img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />Waar is THOR? <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

Op 1 graad Oost, mensen corrigeer mij als ik het mis heb... <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[LaRaZa]

BDS, zou je ons willen vertellen hoe heb jij dat verlengstuk voor Thor op je LNB houder gekregen? m.a.w. heb jij het zelf gemaakt of bij de satboer gekocht? <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />



Thanks voor je antwoord <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />





laRAzA <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Goedemiddag , is de 5e lnb op de Thor gericht ook aangsloten ? en zo ja... hoe heb je dat gedaan ? Ik heb de zelfde opstelling alleen met een 1 mtr schotel en 5 invacom lnb's Alvast bedankt, Peter <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

[The_Drag0n]

Citaat:

Citaat:

<img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />Waar is THOR? <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

Op 1 graad Oost, mensen corrigeer mij als ik het mis heb... <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

Is dat niet 0.8W (1W wordt ook wel 'gebruikt')?

[Gast]

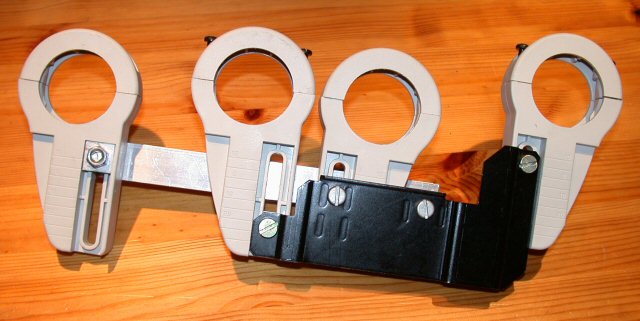

Heb ik hier ook mijn 4 lnbs houder zelf gemaakt,

eerst met een standaard 3 lnb beugel. Dan met en 20 cm verlengstuk in aluminium, een 4de houder bijgezet.

Als het goed weer is, plaats ik alles zaterdag.

(A1 en A2 zijn ongeveer 10 cm van elkaar, Sirius en HB iets minder, correct me if I'm wrong).



Zie bijlage

[Gast]

@ pieloot



Ik heb een vraagje welke diseqc schakelaars gebruik je om alle 5 lnb's te schakelen, ik heb er namelijk ook 5 lnb's opzitten maar krijg het niet voor elkaar om alles te laten werken.



Gr. Sjonnie

[Gast]

Sjonnie,



Het is verstandig om de zoekfunctie te gebruiken. <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" /> Over het gebruik van meerdere lnb's is al heel wat geschreven.



Een kort antwoord : <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />



Meer dan 4 lnb's nodig ?

Dan 4/1 switch + 4/1 switch en bijv. 12v spaun switch. Je gaat dus een cascade opbouwen. Beide 4/1 switch op 12v switch. Hiervan coax + 12v kabel naar je ontvanger..



Succes,

Erik <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Als ik naar de diverse foto's kijkt valt mij op dat bij sommige de afstand tussen de astra1 en astra2 lnb kleiner is dan de afstand tussen de sirius en hotbird. Terwijl het aantal graden tussen sirius en hotbird kleiner is.

Wat mij verder opvalt is dat de meeste schotels op 16graden of 19graden zijn uitgericht. Ik zou denken om de schotel optimaal te verdelen over thor-astra2 dat je de schotel uitricht op 13graden.

[hvdh]

Afstanden: Inderdaad, dit is omdat de 3-lnb beugel voor de Visiosat niet helemaal goed uitgemeten is. Als de schotel optimaal uitgericht is op Astra 1 en Hotbird, is de optimale positie van de Astra-2 lnb ruim 1 cm verder opzij dan volgens de beugel.



Optimale verdeling: Klopt ook, maar de meesten gaan voor het gemak uit van de standaard 2- of 3-lnb beugels, en krijgen blijkbaar toch voldoende signaal!
