hoe corotor en C-band lnb te monteren op feedhorn?

[Gast]

Een vraag aan smart-heads,

ik heb een corotor (van Stardust), maar ik weet niet hoe ik de c-band lnb moet monteren.

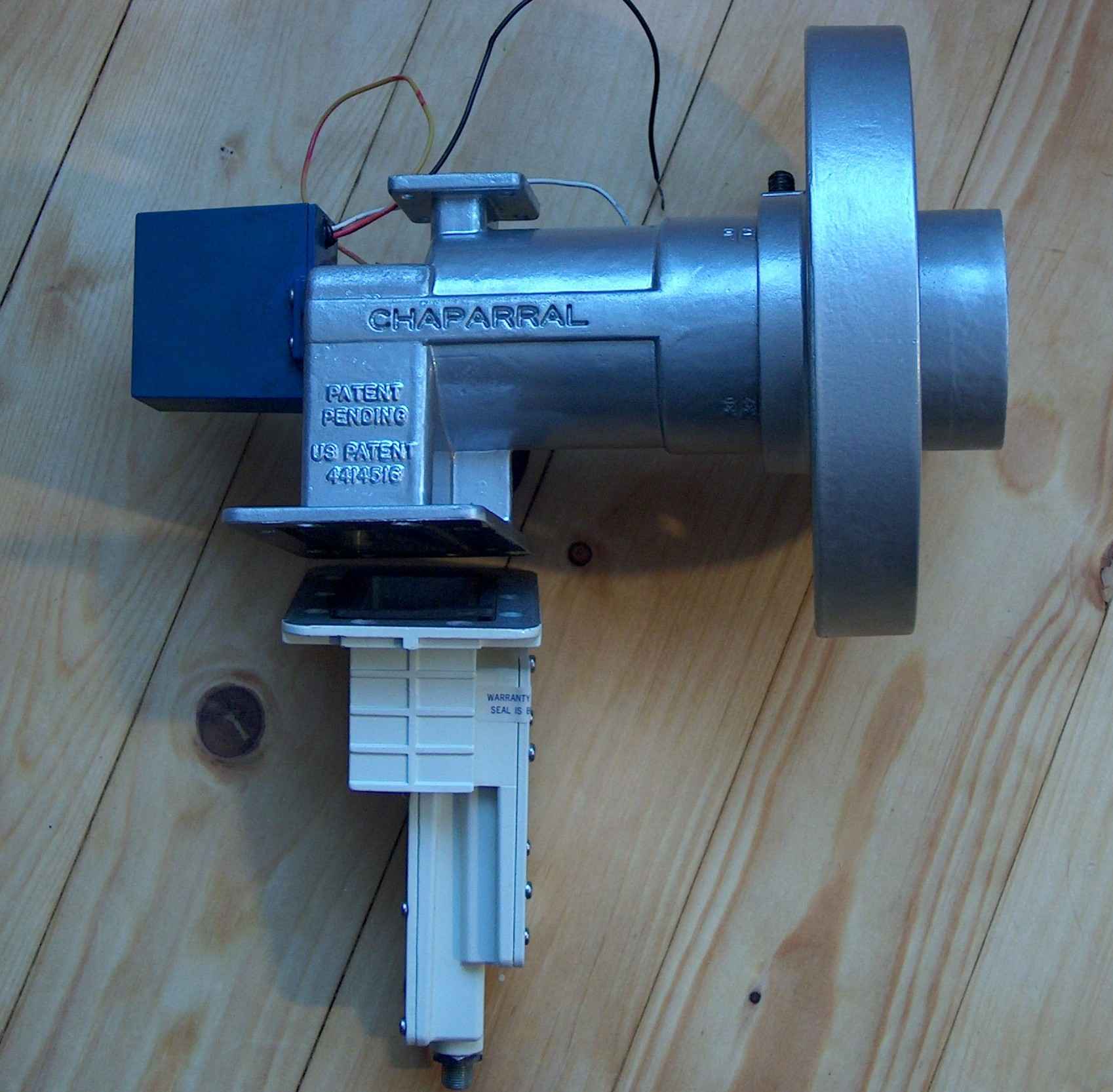

Zoals op één vd foto`s staat of omgekeerd?

Het geld dan ook voor de ku band lnb.

Merci,

grts,

tm

[Gast]

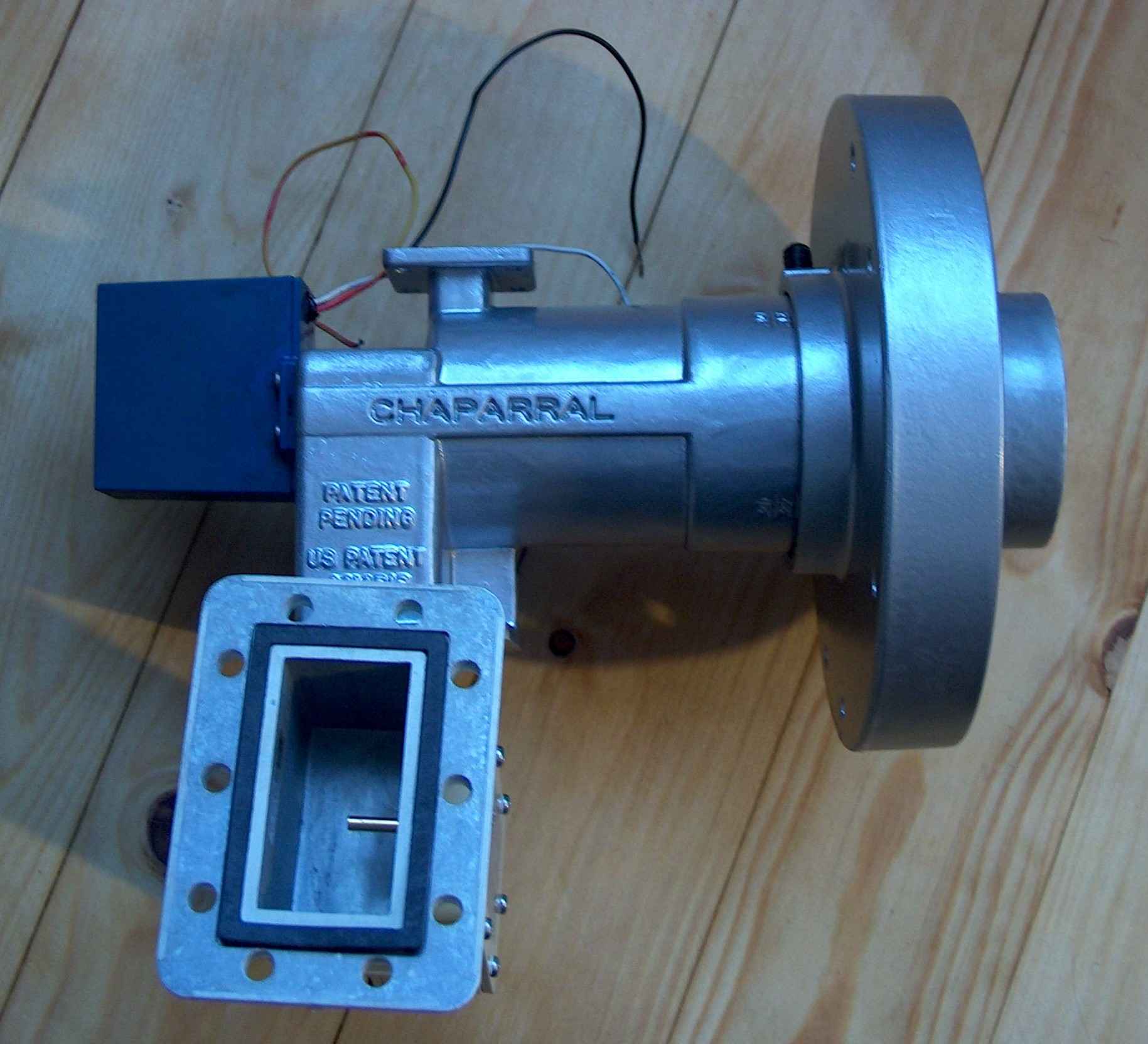

nog een foto

[Gast]

<img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

[Gast]

Ik denk niet dat dat wat uitmaakt.

Mooi stukje werk heb je er van gemaakt trouwens.

Zat er geen kniestuk bij?

Bij de meest lnb's is dat niet meer nodig, omdat ze zo plat zijn, maar bij het model wat jij gebruikt lijkt mij het wel raadzaam.

[Gast]

Dank je Stardust,

Bedoel je dat kniestuk voor de c-band of de k-band?

gr

tm

[Gast]

In dit geval voor de c band natuurlijk, maar voor de ku band geldt het zelfde.

Een lnb die buiten de scalarringen uitsteekt, blokkeert een stuk signaal.

[Gast]

Ik heb alleen dat kniestuk van de ku-band.

Dat zal ik dan wel terug monteren.

Maar voor de c-band heb ik nooit van je gekregen. En dat zat ook niet bij de nieuwe universele c-band lnb.

Heb je er een nog liggen?

Dat is natuurlijk niet de bedoeling dat signaalverlies ontstaat.



tm

[Gast]

Ik heb nog wel een liggen voor jou, kun je krijgen tegen portokosten.



Op de ku flens heb ik een mti lnb, die is zo plat dat je geen kniestuk nodig bent.





[Gast]

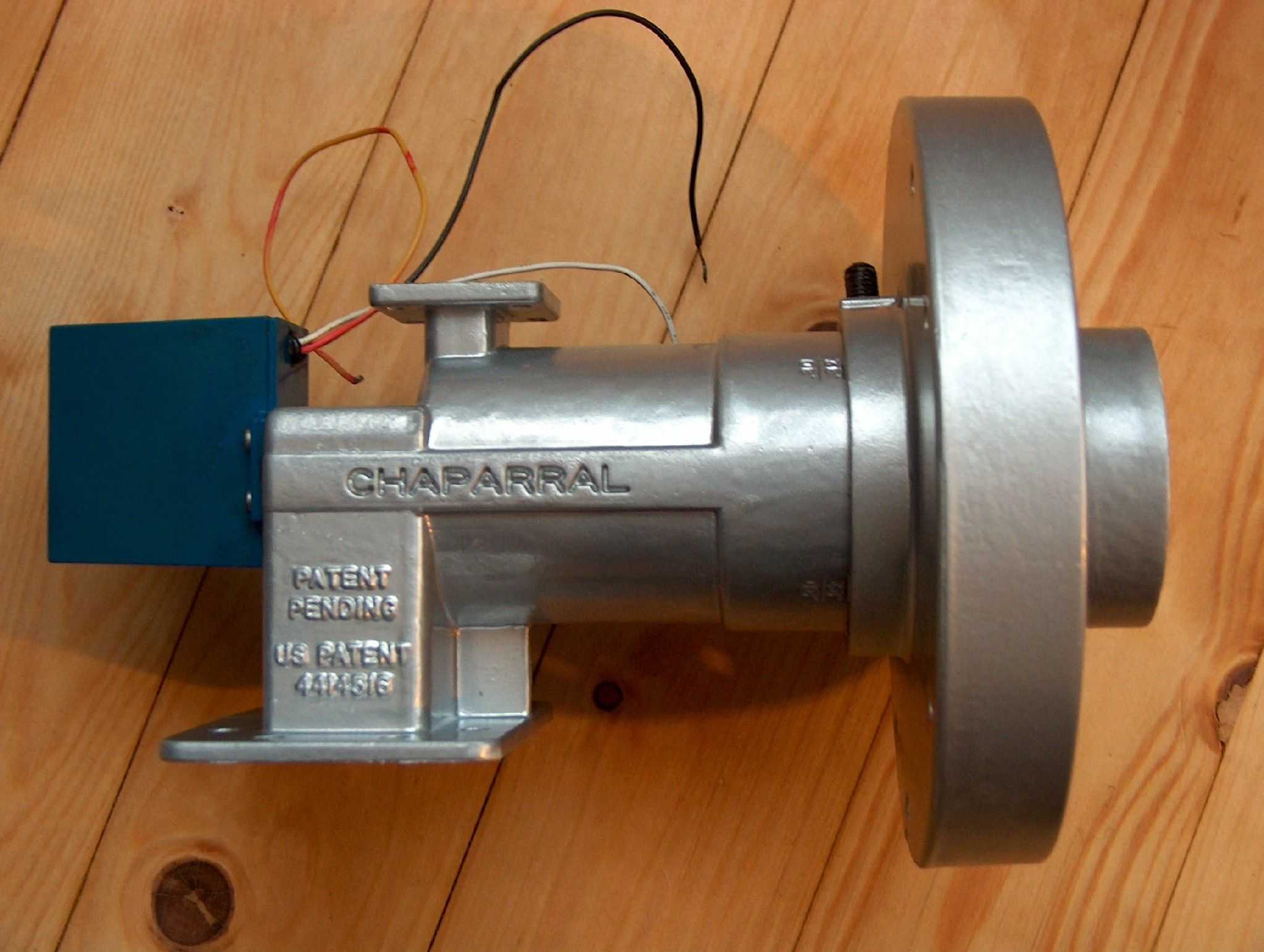

Hhmm, ik verbaas me, waarom op deze originele Chaparral (Ku-band??) lnb geen kniestuk gebruikt is, of zou deze door de vorige eigenaar "aangepast" zijn, dus weggelaten.

Deze steekt er dus ook behoorlijk uit.



benieuwd

tm

[Gast]

Inderdaad ku, en is bedoeld voor een prime focus schotel.

Zeker voor de ku zou ik in dit geval een kniestuk gebruiken.



Voorbeeld:



[Gast]

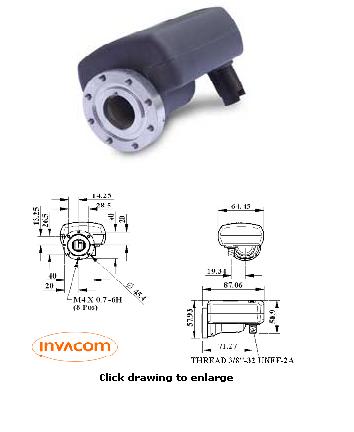

Nou, mijn bedoeling was om invacon 0.3 op te schroeven.

Deze is een stuk kleiner, maar ik ga toch dat kniestukje dat al op de corotor was wel gebruiken.

Wat denk je?

tm

[Gast]

ben ook beniuwd of er (geen) verlies ontstaan als ik rond op rechthoek vast ga schroeven.

Bericht van Harry37

gr

tm

[harry37]

Die Ku LNB moet je gewoon zonder kniestuk erop schroeven (ikzelf heb het kniestuk er nog tussen omdat ik even die sterschroevendraaier mis om de schroeven los te draaien, de obstructie door de Ku LNB wordt minder als de LNB tenminste breder dan dik is, bovendien is de Kubocht toch weer een fractie verlies, maar test het eens uit, dat ga ik ook nog doen).

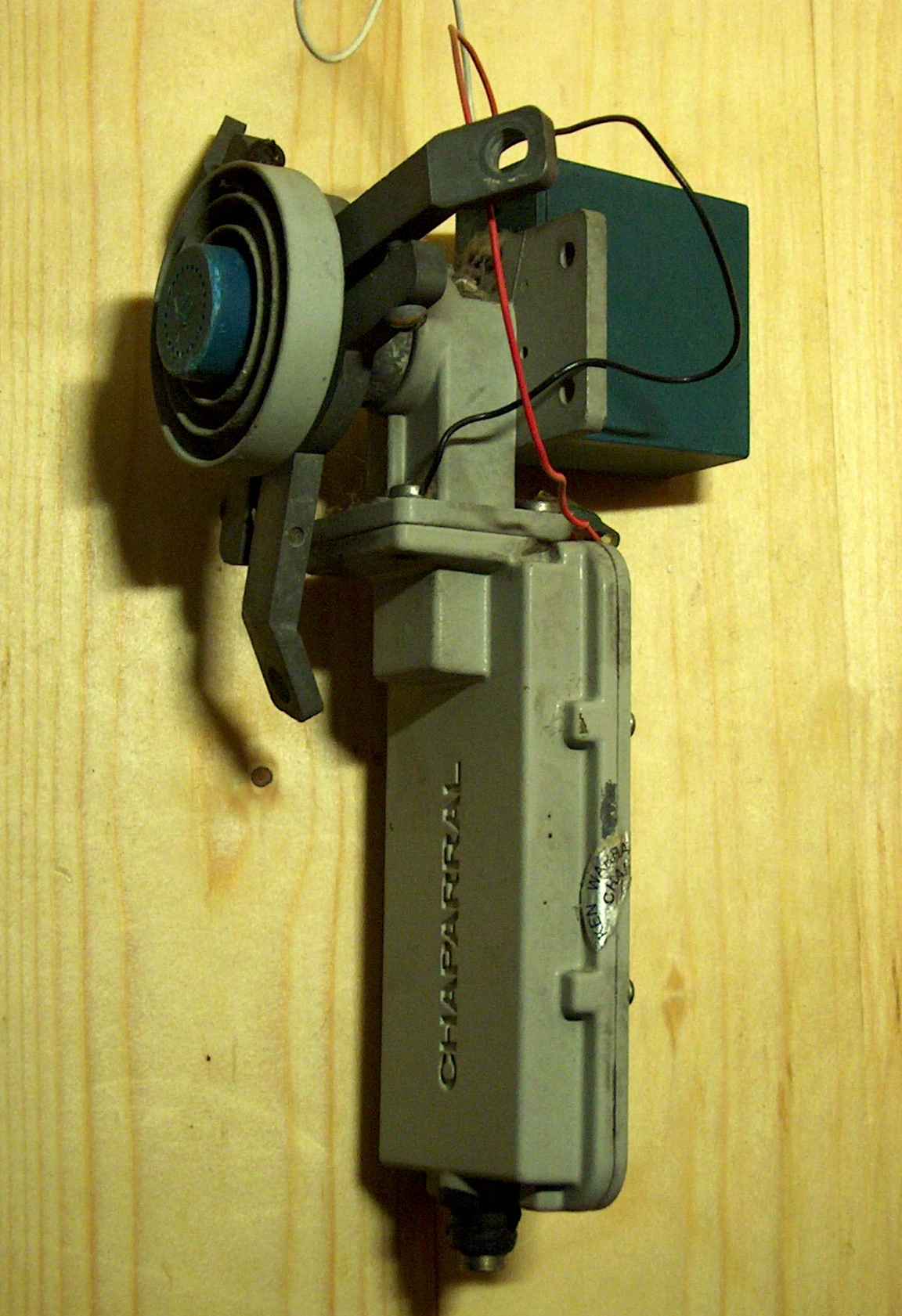

De C-band LNB is een vreemd verhaal, kijk maar:





Mijn C-band LNB heeft dus geen bocht nodig! Overigens geeft de bocht ook verlies, dus het is afwachten of de bocht of de obstructie van het zicht door de LNB het zwaarst weegt.

[Gast]

Een leuke discussie wordt het, Harry.

Ik ga dan het kniestuk van Stardust vragen om te kijken welke combinatie het beste werkt.

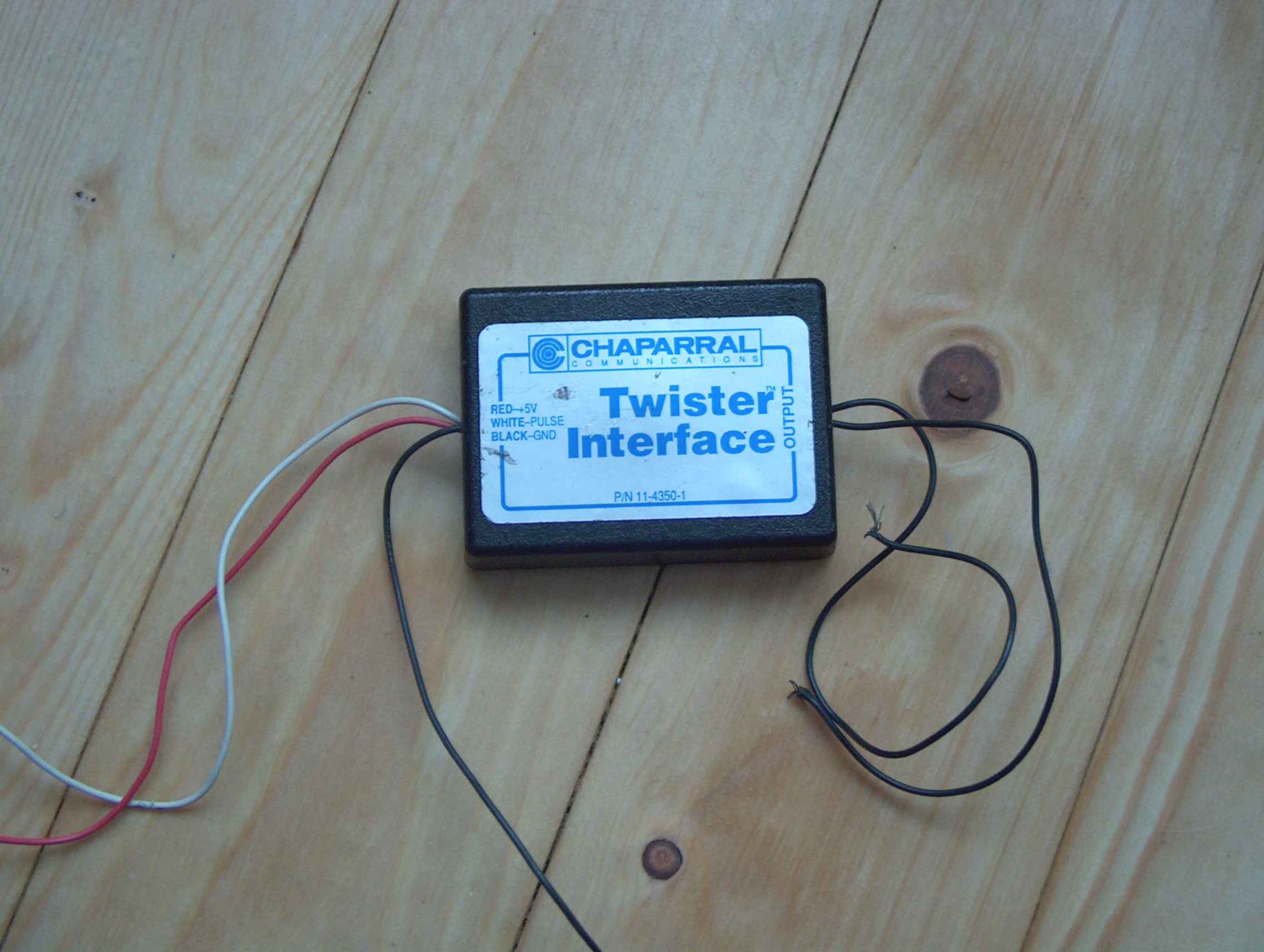

Het is misschien een stomme vraag, maar de drie draadjes van de corotor moeten ook naar de receiver via dat het kastje? (zie de foto)

Kan iemand even uitleggen?

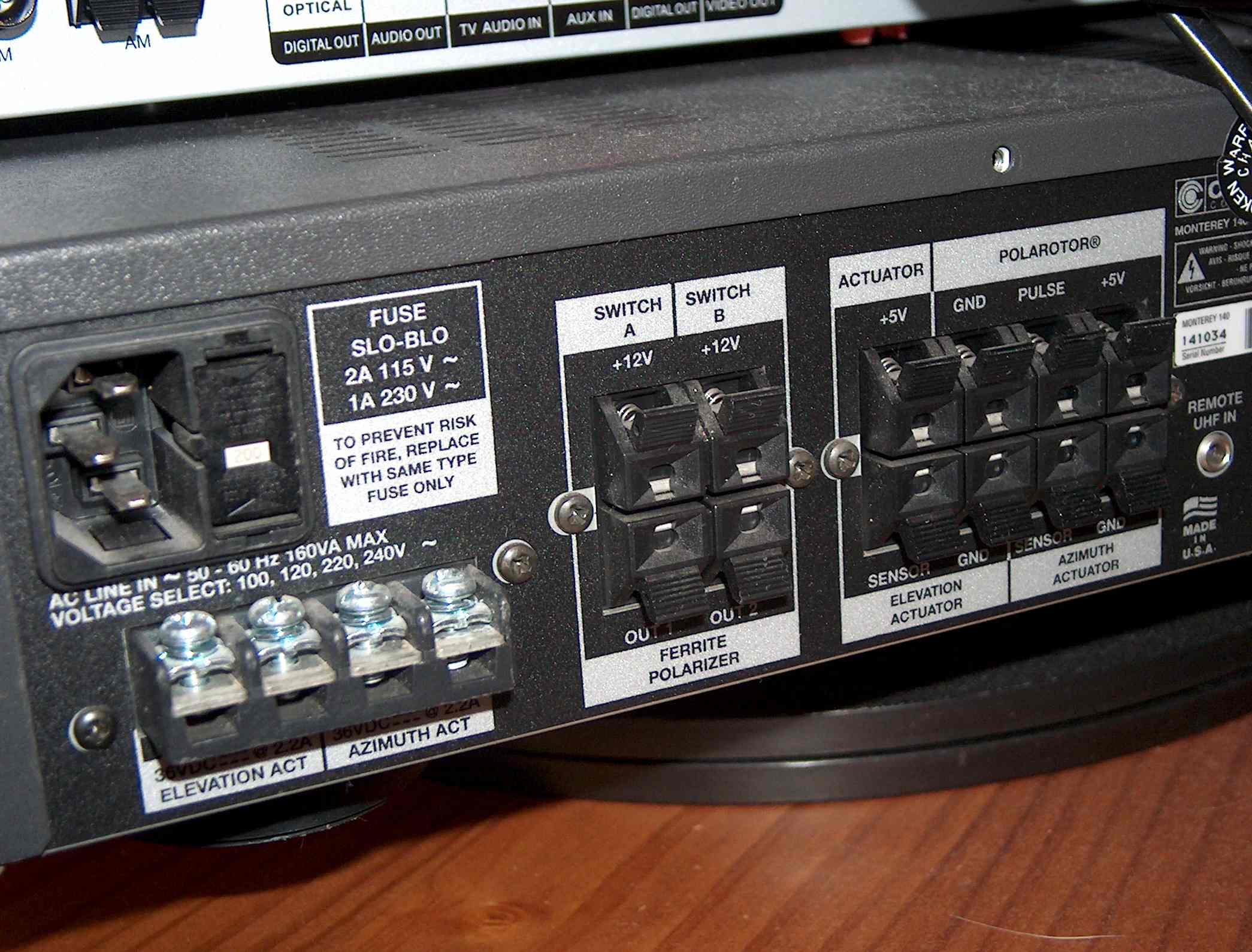

Ik heb voor de zekerheid een foto vd achterkant van de receiver gemaakt. Dat is de plaats voor de polarizer.

ben altijd benieuwd,

merci,

tm

[Gast]

de receiver
