hoe corotor en C-band lnb te monteren op feedhorn?

[Gast]

De drie draadjes van de corotor kunnen direct op jou ontvanger aangesloten worden, dat kastje is niet nodig.

Het is bedoeld om een feriet polarizer op een ontvanger aan te sluiten die alleen mechanische polarizers aan kan sturen.

Jou ontvanger kan beide.



Sorry Harry andersom werkt het niet. <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />

Anders was het wel iets voor jou geweest.

[Gast]

Sorry, maar ik zie pas nu op de foto dat ik volgens mij geen kastje nodig heb.

Ik kan me natuurlijk vergissen... . <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[Gast]

Je was wel erg snel met het antwoord, erg leuk Stardust!

(terwijl ik nog de posting aan het kijken was)

Dus ik heb het kastje niet nodig. Das mooi <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

Ik maak het geld (5 eurie?) voor de verzendkosten over.

Deze zijn bedoeld voor het overloopstuk voor de c-band lnb.



Wat bedoel je met:

Citaat:

Sorry Harry andersom werkt het niet.

Anders was het wel iets voor jou geweest.



merci

grts,

tm

[Gast]

Dat snapt Harry wel. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

Hij zocht zoiets maar dan andersom, van ferriet naar mechanisch.



Wacht aar even met overmaken, eerst even kijken hoeveel het kost.

[Gast]

Mocht Harry dit kastje toch nodig hebben... . ik wil graag helpen.

Ik wacht dan ff met het overmaken.

Als je mijn adres nodig heb, dan stuur ik het per PM.

grts,

tm

[harry37]

Heb ooit eens een analoge ontvanger met ferriet polarizer gekocht, met zo'n kastje erbij, maar dat kastje had voor mij geen zin, ik had inderdaad een omgekeerd kastje nodig. Maar inmiddels heb ik al een tijdje een analoge ontvanger met mechanische polarizer aansturing, dus ik heb ook geen kastjes meer nodig. Heb trouwens zelf ook nog zo'n kastje over. Volgens mij kan niemand er meer wat mee.

[Gast]

Weet je hoe ik de twee actuators (4 draden per actuator) op de receiver moet aansluiten?

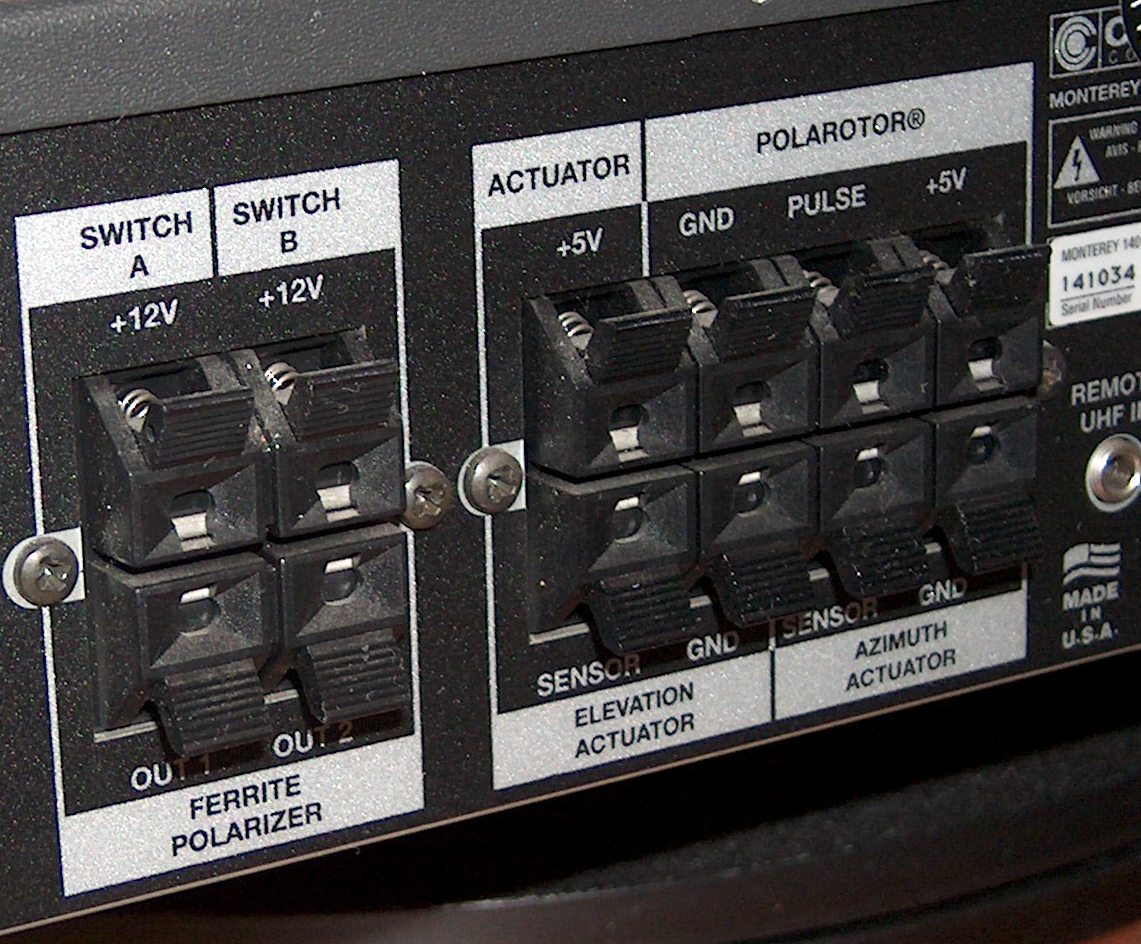

Op de foto van de receiver zie ik maar twee klemmen (per actuator) en de ground.

Waar komt de 4e draad op te zitten? <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

merci,

gr

tm

[Gast]

Ik weet niet of je twee actuators nodig bent, maar elke actuator heeft 2 aansluitingen voor de motor (m- en m+) en twee voor de sensor (sensor en gnd).

Die zitten allemaal netjes achter op jou ontvanger.

[Tech]

Je kunt maar 1 actuator gebruiken om de schotel te positioneren (als je dat tenminste bedoeld), die andere is voor de elevatie actuator, om evt. inclined orbit satelliten te volgen.

[swartbroek]

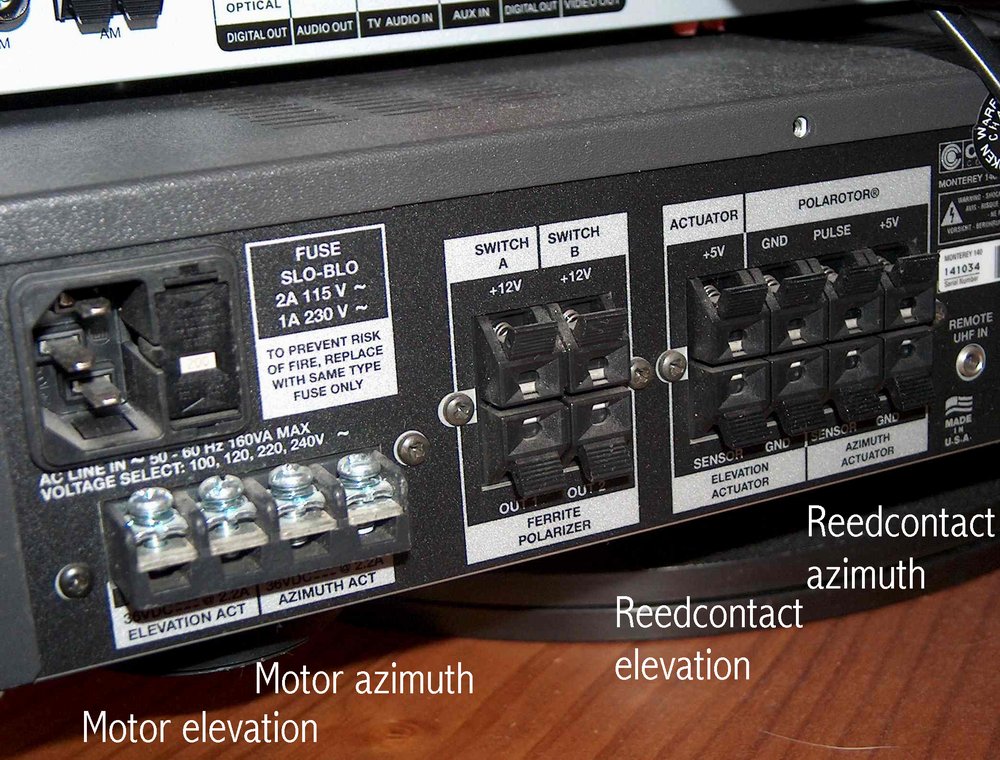

Zo kun je hem op de ondersten conectors aansluiten zie foto

[Gast]

Dank je voor de duidelijke uitleg.

Inderdaad wil ik zowel elevatie als azimuth dmv één receiver bedienen. Was ff vergeten te zeggen.



Mijn andere vraag is, weet iemand of de Dreambox ook voor C-band lnb`s geschikt is?

Die Chaparral is alleen voor analoog <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

tx

tm

[harry37]

Kijk gewoon even of je in het LNB menu de C-band LO kan kiezen, zo ja, dan is ie geschikt. Zo nee dan is ie ook geschikt <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> alleen moet je dan de frequenties even omrekenen naar Ku frequenties. Maar ik kan me niet voorstellen dat een dreambox geen C-band frequenties aankan.

[Gast]

Vrijwel elke ontvanger pretendeert geschikt te zijn voor c band, alhoewel ik dit niet bij de dreambox gelezen heb.

In mijn ogen is een ontvanger alleen geschikt voor c band als daar ook de nodige hardware aansluitingen voor aanwezig zijn, bij de dreambox ontbreken die in iedergeval.

Als je toch een digitale ontvanger wilt kopen kijk dan eens naar een manhattan of echostar.

Die hebben diverse modellen waar wel alles opzit.

Harry zou als geen ander moeten weten dat het werken met meerdere ontvangers tegelijk, waarvan iedere ontvanger een deeltaak op zich neemt, alles behalve ideaal is.

[harry37]

Je hebt gelijk Stardust, als je nog met alles moet beginnen zou ik voor het bedieningsgemak zeker een Echostar kopen gezien de actuator en mech polarizer sturen maar zeker ook aangezien Echostar zijn producten ontwikkelt voor de mensen die dit soort zaken gebruiken.



Testman heeft echter nu een schotel met twee actuators en de bijbehorende besturing voor actuators en polarizer én heeft al de dreambox, en dan heb je genoeg. De vraag was of de Dreambox überhaupt C-band aankan, en hij wist van eerdere discussies al dat aan de gescheiden positioner/ontvanger bedieningsgemak-nadelen zitten.



Overigens is het inderdaad wel zo dat hij de polarizer ook voor de duizenden Ku zenders moet gebruiken voor de H/V omschakeling, ik gebruik voor de standaard Ku zenders gewoon een offset schoteltje, dus heb in de praktijk niet zoveel last van de aparte polarizer.



Voor het bedieningsgemak zou je de elevation actuator weg moeten laten (of voor die ene satelliet gewoon met die aparte analoge ontvanger moeten bijstellen), de dreambox en de v-box handhaven en een elektronische schakeling maken die de 14/18 V (H/V) en 0/12 V (lineair/circulair) omzet in een pulssturing voor de mechanische polarizer. Wie weet ga ik die schakeling ook nog wel bedenken om mijn kleine schotel en de humax weg te kunnen doen. Dan hou ik over Nokia 9500, v-box en 1,8 m schotel Ku+C <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" /> en bedieningsgemak.

[Gast]

Bedankt voor de response, allemaal.

Ik zal eens mijn setup beschrijven, het geeft meer duidelijkheid.

1. een Jonsa (prime) 180 met invacom 0.3 universele lnb+feed en 1 actuator.

2. een Chaparral (prime) 160 (deze wordt binnenkort geplaatsd) met twee actuators.

3. Chaparral corotor met 0.6 C-band lnb (nog geen Ku, maar die komt nog)

4. Dreambox

5. Chaparral Monterey analoog



Hoe zou ik dan deze setup efficiënt aansluiten (evt met een switch of signaal doorlinken) om toch c band digitaal te kunnen kijken? <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

Ik weet ff niet wat zo`n echostar gaat kosten (welk model?), maar voorlopig moet ik toch wachten met de aanschaaf.



Graag een advies.

tnx,

tm
