hoe corotor en C-band lnb te monteren op feedhorn?

[Gast]

Jeetje Stardust,

dat noem ik pas een schotel park <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Gaaf!

Zodra het weer alweer beter is ga ik ook de tweede schotel plaatsen.

Hoe groot is de voorste eigenlijk? Dat is een professionele mast, he?

ben wel benieuwd, <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />

grts,

tm

[Gast]

Citaat:

nee ik heb volgens mij de zelfde dan jij, heb vandaag al een andere lnb opgehaald bij een regionale satboer,een MTI AP8-TW met universele flens (c-120 ? ) en een feed
deze past eigenlijk niet lekker moet de gaatjes in de feed maar iets opboren en tevens moet ik de ring iets verdikken de chapparral is dacht ik 27 of 28 mm en de mti 22-23 mm
nou ja als dat alles is zullen wij maar zeggen
ben erg tevreden over de mechanische kwaliteit van de 1,5 mtr schotel (alu) en de polarmount (rvs)
nu maar hopen dat het weer meewerkt
groeten satzoeker

ps moet eens even kijken hoe ik een foto plaats (knippen plakken ?) hier <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

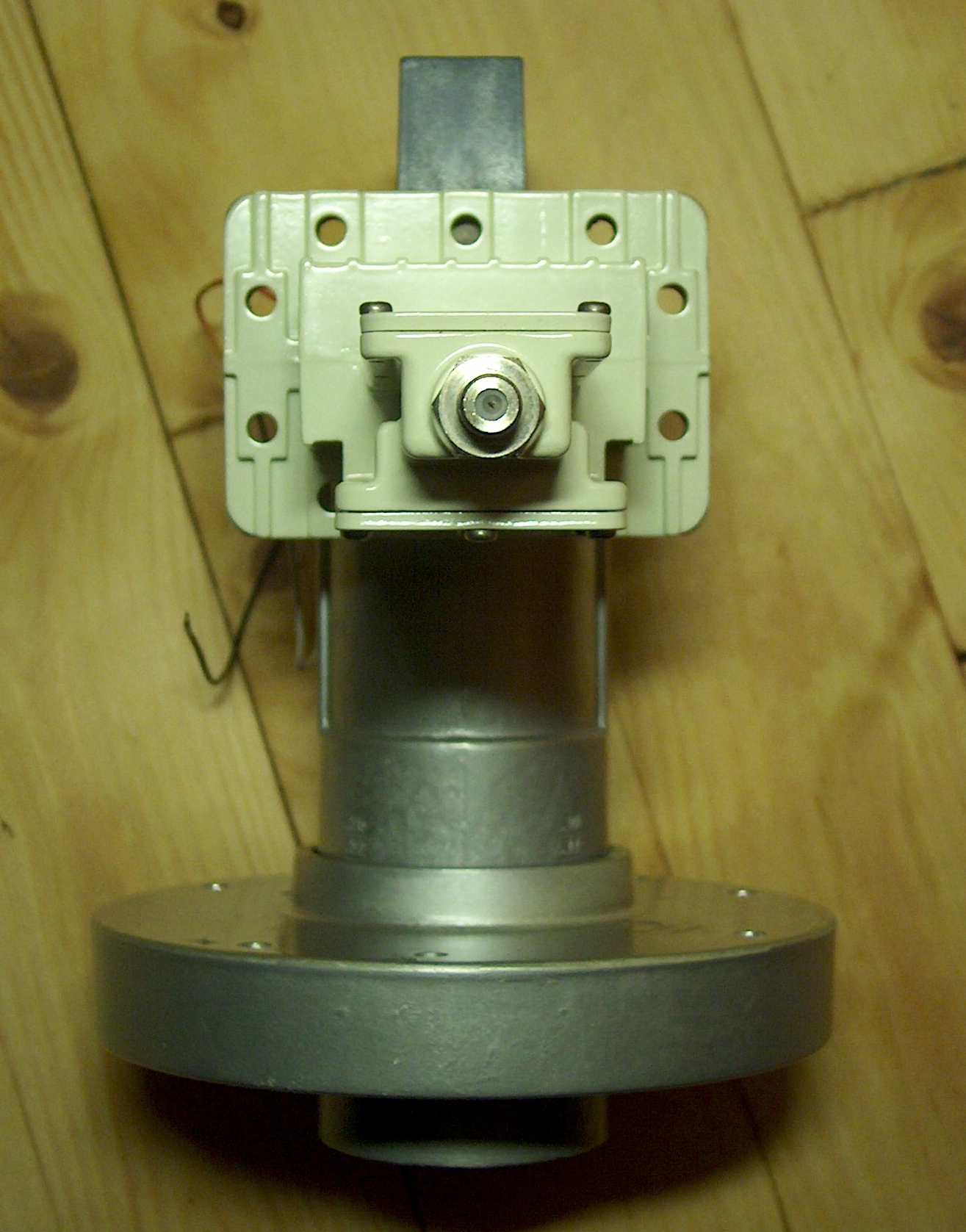

Ik heb ff een foto van de gaatjes gemaakt: ze passen perfect.
<img src="/ubbthreads/images/graemlins/ooo.gif" alt="" />


Een foto kun je op twee manieren toevoegen: als afbeelding (voordat je de eerste keer op "doorgaan" klikt moet je dan op "Afbeelding” klikken. dat bevindt zich tussen de “smilies” en “lettertype keuze” tijdens het plaatshen van je bericht
(zie ook daar: url, email, afbeelding, lijst staart etc. deze zijn erg praktisch bij organiseren van je berichten)

De tweede mogelijkheid is nadat je "doorgaan" klikt (let wel dat het vinkje bij "Ik wil mijn bericht eerst bekijken en/of een bestand bijvoegen. . " aan staat) en daarna op "bladeren" doet klikken . Deze is rechtsonder je nieuwe bericht. “OK, verstuur” plaatst je bericht met een foto (of een andere bijlage)

suc6
tm

[Gast]

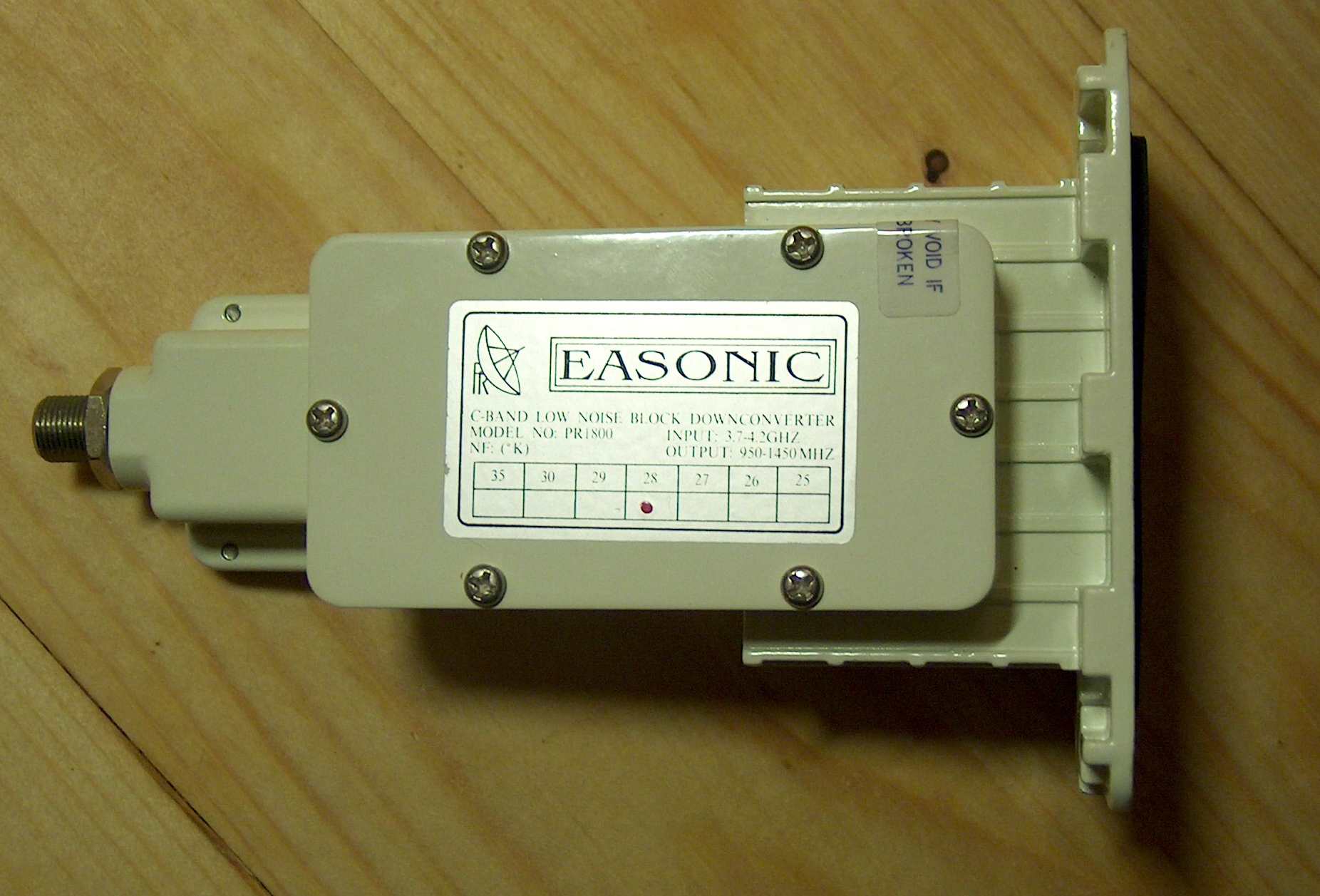

en de lnb los

[Gast]

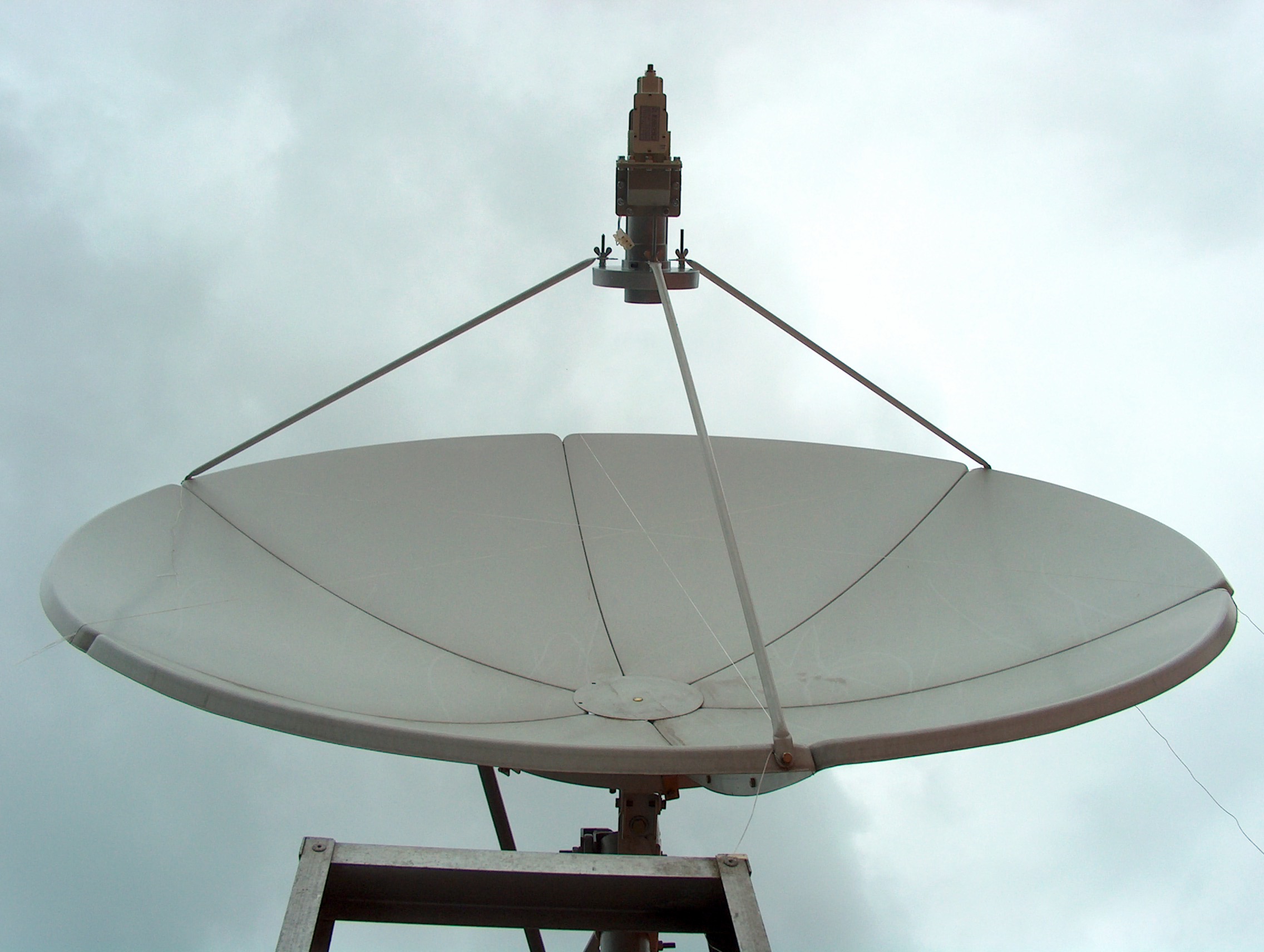

Nou zo groot is dat schotel park niet meer, de corotor heb ik van de achterste schotel op de voorste gezet.

Die is op de foto nog in aanbouw.

De achterste heb ik weer verkocht.

De diameter van beide schotels is 1,8m.



Op de tekening zie je ok hoe het kniestuk gemonteerd moet worden.



[Gast]

Is de achterste schotel nu bij Harry te bezichtigen?

<img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

Heb wel een serieuze vraag: dat teflon plaatje op de tekening van Chaparral is horizontal (zo is `t ook op mijne). Maar op die van jou is dat diagonaal. Heeft het dan een ander doel? Werkt dat dan niet anders?



altijd benieuwd <img src="/ubbthreads/images/graemlins/lezen.gif" alt="" />

tm

[Gast]

Nee, die staat niet bij Harry.



De stand van dat plaatje is niet belangrijk.

Wat wel belangrijk is is de stand van de antenne tov het plaatje.

Die moet 45 graden zijn bij circulair gepolariseerde signalen.

Dat is ook duidelijk te zien.

Op H/V gepolariseerde signalen heeft dat plaatje geen invloed en moet de antennene gewoon op het horizontale of verticale signaal gedraaid worden.

[satzoeker]

stardust ik zal het vanavond nog eens bekijken, ziet er goed uit bij jou daar ik neem aan dat je de nieuwe schotel iets verder van de zijgevel hebt afgezet ivm grotere kijkhoek <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" /> <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

btw de satboer beweerde dat de corrotor voor de Ku band nogal veel verlies zou geven, maar gezien de grootte van de schotel zal dat wel geen probleem zijn

satzoeker



ps zal in het weekeind een paar foto 's maken

[Gast]

Citaat:

de satboer beweerde dat de corrotor voor de Ku band nogal veel verlies zou geven, maar gezien de grootte van de schotel zal dat wel geen probleem zijn

satzoeker



Dat hangt er vanaf.

De ontwikkeling van corotors heeft ook niet stil gestaan.

Tegenwoordig is de vswr 1:1,3 vroeger was dat 1:1,9

Nu lijkt daar weinig verschil in te zitten, maar in procenten scheelt dat nogal wat.

Bij 1:1,9 ben je meer dan 10% signaal kwijt, bij 1:1,3 maar 1,6%.

[Gast]

Is de corotor op de foto bovenaan deze topic een 1:1,9 vswr?

want dan moet ik daarmee rekening houden.



tnx

tm

[Gast]

Dat is zo niet te zien.

Het verschil ligt aan de inwendige construktie en de gebruikte materialen.

Hele oude hadden ook nog wel een vswr van 1:2,5 maar die zien er wezelijk anders uit.

Ook waarden als 1:1,6 en 1:1,45 komen voor.

Het is gewoon een kwestie van optimaal afstellen, meer kun je er niet aan doen.

[Gast]

Vandaag heb ik een nieuwe poging gedaan om de C band op Jonsa te krijgen en ik kreeg slechts 1 transponder op Thor 1,DW op 3912/Rechts/8022 S/Q: 63/68% (alleen op Thor geprobeerd, overigens)



Maar met dezelfde corotor en ku-lnb (analoge chaparral 0.7dB) kreeg ik helemaal geen lock op de deze en andere sats (echostar zo`n 90% sterkte op analoge freqs!!!) Ik snap er niets van… . De satfinder is maar op 1/3 opengedraaid, wat erg goed is.



De invacom 0.3 op de corotor weigert te werken, geen signaal. Ik heb op verschillenden manieren geprobeerd te monteren (er zijn dan 2 mogelijkheden), maar krijg niets binnen.



Ik heb vooraf drie draden gespannen over de schotel, zie de bijlge. De schotel is gewoon goed in elkaar gezet.



Verder mbv een kleine waterpas met laser en stift de corotor zuiver naar het midden gericht (en die was erg scheef!)



De afstand feed/schotel volgens het boekje afgestel (682mm) en later nog getest op S/Q op de receiver. Deze afstand is toch het beste.



Ik weet niet helemaal goed wat ik allemaal bij de instellingen in de echostar moet doen: ik vermoed dat de lnb niet goed herkend wordt. De handleiding is iets te mager en de receiver heeft veel instellingen, welke ik hiervoor nooit hoeven te gebruiken.





Dus ik weet ff niet wat ik verder moet doen.

Graag een advies.

[Gast]

en nog ff een close up

[harry37]

Ik krijg op Thor ook alleen die digitale transponder van Deutsche Welle binnen op C-band.



Analoog krijg ik meer binnen.



Ku kanalen zouden er genoeg moeten zijn.



Voor Ku zou ik even met Stardust contact opnemen, die heeft ook een Universele LNB op zijn corotor dus die weet hoe de instellingen moeten staan en of je in de settingslijst de kanalen op horizontaal of verticaal moet zetten of dat dat er niet toe doet.



Overigens heb ik je eerder over de Chaparral wideband Ku LNB verteld dat de Freq control op 22 KHz moet staan, dat is niet juist. Dat moet 13/18 V zijn. Ik zie nu opeens ook een hoop meer <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />.



Waar ik verder last van heb is dat de Echostar sommige Ku transponders echt niet vind en dat hij deze transponders ook verstoort op andere receivers. Ik heb daar al eerder iets over gelezen en ben dit nu aan het uitzoeken.

[Gast]

Citaat:

De invacom 0.3 op de corotor weigert te werken, geen signaal

De invacom is een totaal andere lnb, die zul je appart moeten configureren.

Het best is om eerst door te gaan met de oude chaparral lnb.

Probeer dan wat binnen te halen op een analoog kanaal.



Citaat:

Ik heb vooraf drie draden gespannen over de schotel, zie de bijlge. De schotel is gewoon goed in elkaar gezet.

De drie draden zouden door het zelfde punt in het centrum moeten gaan.

Hier valt dus nog wat te verbeteren.



Citaat:

De afstand feed/schotel volgens het boekje afgestel (682mm) en later nog getest op S/Q op de receiver. Deze afstand is toch het beste.

Die afstand zal wel kloppen, maar hoe diep zit hij in de scalarring?

Wat is de f/d die je op de feed af kunt lezen?

Is de afstand van feed rand naar schotelrand in alle richtingen gelijk.

Dit lijk allemaal niet zo belangrijk maar is het wel, vooral voor de ku band.

Voordat je het weet hou je het rendement over van een 60cm schoteltje.

Uitrichten komt ook een stuk nauwkeuriger.

Maar dat is de hobby nietwaar?





[Gast]

Citaat:

.... Overigens heb ik je eerder over de Chaparral wideband Ku LNB verteld dat de Freq control op 22 KHz moet staan, dat is niet juist. Dat moet 13/18 V zijn. Ik zie nu opeens ook een hoop meer <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />.

Ik ben wel benieuwd of dit zou schelen op de ontvangst van de analoge transponders, ik ga het nog testen.

Citaat:

Waar ik verder last van heb is dat de Echostar sommige Ku transponders echt niet vind en dat hij deze transponders ook verstoort op andere receivers. Ik heb daar al eerder iets over gelezen en ben dit nu aan het uitzoeken.

dit heb ik pas meegemaakt: als ik de “lnb through” van echostar gebruik, dan vindt de Dreambox de helft transponders minder. Dit keer had ik alleen echostar en een kleine TV op het dak meegenomen.

Ik realiseer me overigens dat de S/Q meter op de Dreambox veel stabieler is (schommelt veel minder) dan de Echostar. Misschien moet ik Dreambox dan maar ook meenemen... .
