TOPFIELD USB2.0

[Gast]

TOPFIELD met USB2.0

Hallo na een paar dagen knutselen is het voor elkaar. De topfield uitgerust met een USB 2 poort.

Gebouwd volgens de "bekende" link. Werk als een trein.

Groeten Jan



Hoe voeg ik een bijlage toe, dit wil me niet lukken ?????

[Gast]

Nogmaals proberen

Wordt hier ziek van, kan wel een topfield ombouwen maar een simpel pdf bestand invoegen als bijlage vergeet het maar.

[Gast]

Knap stukje werk ! <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



Lijkt me ook wel wat, zo'n USB 2.0 poortje in mijn 4000......

[Gorilla King]

In een woord: RESPECT! <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Ik heb zitten bestuderen aan de hand van de uitleg van de duitse site hoe je het hebt gedaan en ik snap 2 dingen niet, zie ook de foto.



1) Wat is dit bij A?

2) Ik snap dat de IDE van A naar B loopt en dat er ook van de USB-controller bij C naar B een IDE loopt. Maar wat gebeurt er dan bij B? Hoe komen deze 2 IDE's samen?

In het bijzonder interesseert me hoe je 'switch' van data-transport over de IDE van A-B en de IDE van B-C. Ik switch nu namelijk door steeds de 2 IDE-kabels handmatig uit de HD te trekken, dit is eigenlijk niet goed.



Nogmaals: goed gedaan! <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



Gorilla King

[Keitje]

Prachtig werk! Echt mooi gedaan, Jan!

Dat moet ik dan zelf ook maar eens gaan doen. Eerst even een printje bestellen bij die firma.



Twee vragen had ik nog:

- volgens berichten over dit onderwerp op een Duits board is het printje een USB --> IDE adapter, en dus NIET andersom. Volgens jou werkt het dus ook wel andersom?

- normaal gesproken gebruik ik TFget op de computer. Welk programma moet je gebruiken als je de USB2 poort gebruikt?



Nogmaals goed gedaan en de beste wensen voor 2004.

[Gorilla King]

Citaat:

- normaal gesproken gebruik ik TFget op de computer. Welk programma moet je gebruiken als je de USB2 poort gebruikt?

Je kunt zowel TFGET als met DVRTopA gebruiken, de aansluiting wordt gewoon herkend als nieuwe, Topfield-, HD.

[Keitje]

Bedankt Gorilla,

ik ga zo'n printje bestellen en inbouwen. Dan ben ik eindelijk van dat in- en uitbouwen van de HD af. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Greetzzz

[Gorilla King]

Graag gedaan, joh. <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" /> Suc6.

[Gast]

Kun/wil je er voor mij ook 1 bestellen...is waarschijnlijk goedkoper door 1x verzendkosten?

[Gast]

Vak A is de usb-ide stuurprint

Ide kabel loop van mainboard naar hdd naar usbboard.

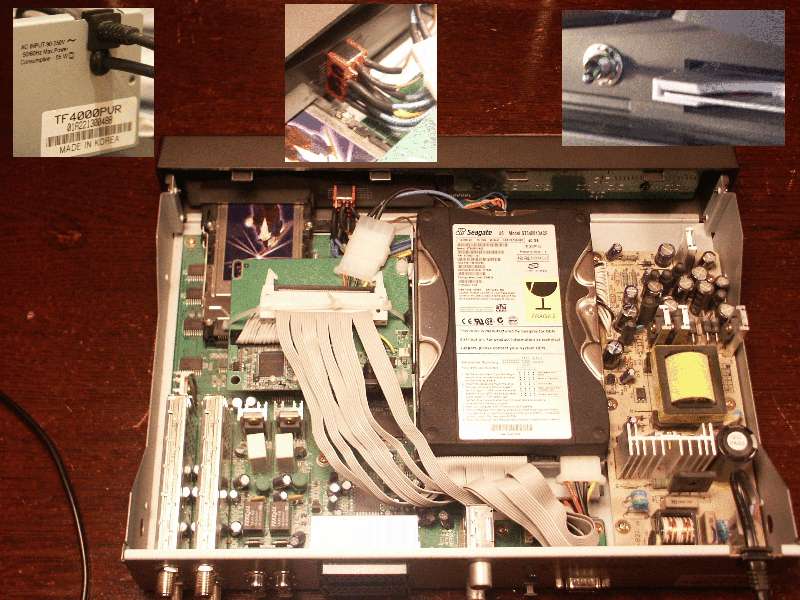

Hier nog wat fotos.

usb-print aan hdd-frame bevestigd.

voedingsplising hdd aangesloten via kroonsteen, kabels zijn slecht te solderen.

Deze usb print had geen externe 5volt voeding zoals de duitse site beschrijft. Heb de print nu gevoedt met 5volt via hdd schrijf aansluiting op usb print.

Geheel onschakelbaar via 4 "polig om" schakelaar op front naast CI interface.

Omschakelen gaat goed.

Van TP naar USB

Je zet de topfield op standby, wacht 5 sec tot hdd niet meer loopt, schakelaar om usb insteken, computer heeft contact.

Van USB naar TP

In computer hardware usb ontkoppelen, stekker uit topgfield, schakelaar om, wacht 5 seconden, tp staat weer in standby, kan weer aan.

[Gorilla King]

@jan_65: is nu een stuk duidelijker. Ik zie nu dat je de usb-ide print in het midden van de Toppie hebt gezet ipv bij de com-poort zoals bij de duitse site het geval is. Ik vind dit eigenlijk wel een betere oplossing omdat je dan (makkelijker) de schakeling aan de voorkant kunt zetten. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



@keitje: ik kan het mis hebben maar volgens mij heb je niet zoveel aan ide-usb, dus van pc naar toppie, omdat je dan ook nog zou moeten kunnen omzetten naar het .ts-formaat van de Toppie en deze kan dit niet.
