1.11 in Xtreme proggen ???

[RobinHood]

Ik zoek even in de laatste topics, en ik lees nog steeds dat er veel vragen zijn over de penta 1.11 en de "dream"masjien.

Iedereen moet inmiddels wel gelezen hebben dat je niet zomaar de 1.11 erin kunt zetten. Want die kijkt naar de loader, en wist de loader als het niet de bijbehorende is. Daarom moet je de dus de "echte" dreamlood plaatsen. Nu is de vraag, welke is de juiste. Ik heb in het begin enkele Xtreme's gedaan met wat volgens mij de originele was. Na een paar dagen had ik 3 van de 5 weer terug met "niet geinstallerd" in beeld .

Vervolgens meldde picomatic in een topic dat hij eentje van een Franse site afgehaald had, die zou zijn aangepast voor de Xtreme. Die gebruikt, en ja hoor, ze kwamen niet meer terug.

Maar de afgelopen weken, een stuk of vier gedaan, en die komen allemaal weer terug met zelfde probleem. Na 1 of 2 dagen is alles weer weg. Hier snap ik dus ook niets van.

Zit er verschil (hardware) in de diverse Xtreme's, is het toeval, of....

Misschien dat andere mensen die hier ervaring mee hebben, hier even op kunnen reageren, hun ervaringen even melden, zodat iedereen weet wat men moet doen.

Trouwens, er staat een goede tip op een Duitse site, wanneer je niet goed kunt werken met de cas interface met sommige Xtreme's. Je legt een draadje tussen 2 punten, en je progt vanuit Stand By stand. Dan laadt hij ALTIJD.

Dus geen busy errors meer. Ikzal kijken of ik hier even een tekening of foto van kan maken.

Alvast bedankt voor jullie reactie's. !

[Gast]

Hallo,

Ik wou dus ook graag die penta 1.11 erop hebben, maar de xtreme die ik heb (type UCI 6400) kan niet in de dreamload worden gezet.

Er werd mij verteld dat er een andere chip in moet.

Ik had ook ontzettend veel last van freezes, maar nu met de all cam soft erop (penta 1.05) ben ik er vanaf.

Dus ik denk dat er wel verschillende xtremes in de handel zijn, ook omdat de 1 wel last heeft van freezes en de andere niet.

grtn André.

[Gast]

deze moet goed zijn, gebrui hem zelf ook altijd, suc6.

489840-dreamload.zip

[Gast]

Die tip met dat draadje is echt goed!

Ik heb nog geen problemen weer gehad met het programmeren.





Ik heb 2 verschillende dreamloads, en beide werken ze....

De grootte is verschillend, maar verder schijnen ze het zelfde te doen...

[Gast]

<img src="/ubbthreads/images/graemlins/confused.gif" alt="" /> Draadje tussen welke punten? Ik heb ook veel last van busy errors bij het proggen met de CAS-interface. Je zou me erg helpen als je een hint geeft, of een tekening of beschrijving of foto.

[jan Ty]

wat bij mij goed heeft gewerkt is de antennekabel loskoppelen van de extreme @sat of Arnion. bij mij daarna geen busy/error's meer.



groet,



Jan Ty <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Gast]

ze bedoelen natuurlijk het draadje van de constante5v naar de spanningregelaar van de embedded cas.

[Gast]

<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />Daar heb ik wat aan!

Een draadje van waar naar waar?

+5V kan ik vinden, maar dan?

[kjonker1]

Als je dat zou doen penta1.11 in extreme proggen,en hij zou kapot gaan.

Kun je hem dan weer maken met een cas-interface of moet er weer een nieuwe flash in gesoldeerd worden.

[Gast]

Citaat:

ze bedoelen natuurlijk het draadje van de constante5v naar de spanningregelaar van de embedded cas.

Nee. Volgens mij was het een massa draadje?
NAar een SMD weerstandje toe vlakbij het SIDSA IC.

Als je het SIDSA IC hebt, dan staat aan de kant van de achterzijde een streepje met C erbij. /---C----\
Zoiets. Aan de rechter-uiteinde van de streep zit een SMD weerstandje waar 101 op staat. Daar soldeer je de ene kant aan. De andere kant komt volgens mij aan massa....

Ik zal het wel uitzoeken, voordat iemand door mijn belabberde uitleg zn Xtreme opblaast... <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[Gast]

Gevonden:



Sollte das alles nicht gehen auf der Platine ist ein Spannungsregler U1002 (oberhalb des Quarz) dort einen kleinen Draht an das linke Bein löten (GND).

Jetzt den Widerstand R1025 suchen (rechts vom Quarz) unterhalb von R1025 ist noch ein Widerstand Aufschrift 102 das zweite Drahtende mit dem unteren Pad dieses Wiederstandes (nicht R1025!) verbinden (das Pad, dass sich oberhalb der Beschriftung U1003 (Sidsa) befindet, dort wo der rechte Teil, der mit C beschrifteten Klammer endet). Jetzt läßt sich der Flash auch im Standby programmieren.

Der Draht kann bleiben hat aber folgenden Nachteil: Sollte das UCAS abstürzen langt es nicht wie bisher mit der Fernbedienung aus und wieder anzuschalten jetzt muß man hinten am Gerät ausschalten.



Het hele verhaal staat dus hier:

http://www.technik-forum.info/showthread.php?s=55bc8227d74967747c3ba7c59b8d59ea&threadid=313

[RobinHood]

Eindelijk de Xtreme weer op werkbank staan. Je zoekt de stabilisator op, die boven een kristalletje zit, vlak boven de SIDSA. Genaamd U1002. De meest linker pootje wordt gebruikt, pootje 1 dus. De andere kant van het draadje komt aan een weerstandje, vlak bij de SIDSA. Er staat op de print :U1003. Midden boven de tweede 0 en de 3 van het geschreven U1003, dus, maak je een verbinding. App op stand by, en proggen .

Cammie, je had gelijk dus.

Succes.



Zie nu net dat het het verhaal er ook al in het Duits staat...

[Gast]

<img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />Hartelijk dank. Hier kunnen we wat mee! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Even getest, dat draadje ik programmeer zelf anders maar het werkt wel.

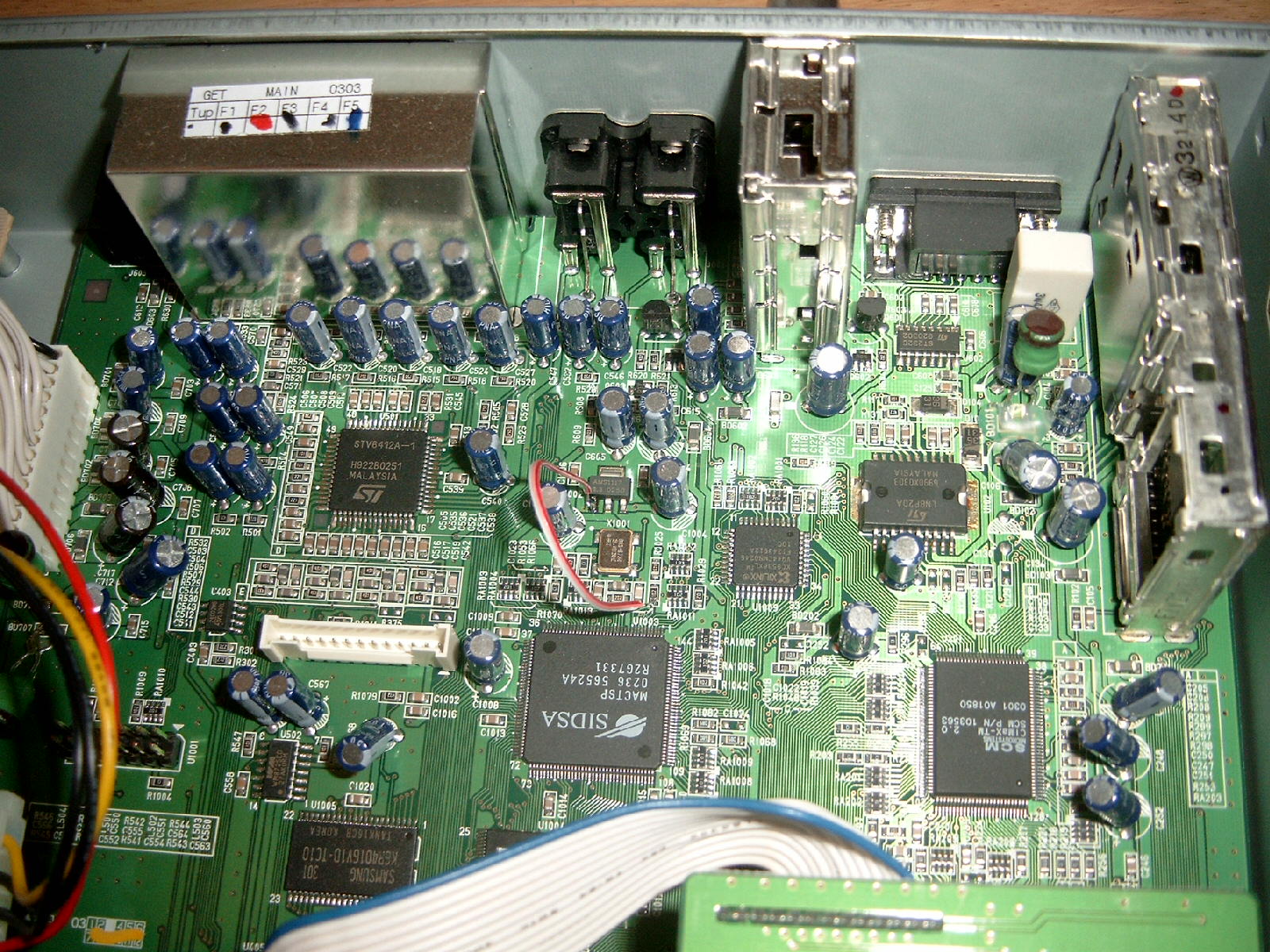

In het Nederlands vanaf de massa linker pen van de U1002

een draad solderen naar de weerstand die net onder weerstend 1025 zit, het draadje komt aan deze onderkant dus de zijde van de grote chip (zie foto in de bijlage)
