philps FL 4.26

[jeevanhoof]

hoi,



ik heb een philips tv (chassis fl4.26).

TV geeft geen beeld wel klank. In het donker zie je een lichtjes grijs beeld.

Naar verluid duurde het steeds langer voor er beeld kwam op de TV.

Volgens ik kan meten komt er geen RGB toe op de beeldbuisprint.



Iemand een idee <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



mvg



De kabel naar stekker D14 op de beeldbuisprint is in orde, deze zou nog al eens durven onderbreken.

[dirk28]

voeg is een ext signaal toe via scart is er dan wel beeld?

of controleer option codes in de s.a.m mode. tenminste

als er dan wel beeld op komt.

[jeevanhoof]

hoi,



osd werkt ook niet, en via scart komt ket ook niet door.



Moet maar eens een schema proberen vast te krijgen, want het is een groot en uitgebreid chassis.



toch bedankt

[Steve]

is de +5v wel goed? (deze moet 5,1 volt zijn )zo niet,vervang dan diode 6551

[ADC]

Bij deze chassis gebeurd het wel vaker dat het zandkasteel ( of ook burtkeypuls) onderbreekt waardoor het beeld blankt.

Dit is dan meestal te wijten aan een defekte jumper (SMD

brugdraad). Positie weet ik niet van buiten maar hij zit links (soldeerzijde) van de TDA3654 ( raster IC).

Wat zie je als je de VG2 een beetje opdraait ( naar rechts)?

Normaal moet ge wit beeld met terugslaglijnen zien.



Deze TV's hebben ( denk ik ) black line S beeldbuizen

en deze zijn ongeveer al 10 tot 12 jaar oud en beginnen

met mondjes maat uittevallen.

groeten

[jeevanhoof]

hoi,



die jumper ben ik ook al aan het zoeken geweest, maar kon hem niet zo snel vinden. Ik zal nog eens verder zoeken.



Verder is er een probleem met de 5V denk ik.

Waar er op het bord 5V staat meet ik 14V. Ik heb verschilende schema's van een fl1. chassis, maar dit is toch nog anders opgebouwd.



Heeft er mischien iemand een schema waar de 5v voeding opstaat.



Bedankt alvast voor de reacties



mvg

[Snurker]

Ik denk dat Steve de 5 volt bedoelt die aan de secondaire kant van de lijntrafo uit de plus 8 via Stab Tor 7550 5 volt moet zijn.



De andere 5 volt wordt standaard bij de voeding gevormd en is voor de werking van de bedienprocessor, maar dat schijnt uit het verhaal goed te werken.



Als je het raster kleiner zet..zie je dan alle meetlijnen ?



Snurker

[Steve]

de fl 1.6 is in principe gelijk.(controleer ook diode 6266.die spanning moet 5,5 volt zijn,zo niet vervang dan diode 6266 maar.dit is een bzx79 6,8v zener)

[jeevanhoof]

hoi,



bedankt allebei voor je reactie.

Steve weet jij mischien ook de waarde van d6551. Op één schema is die 3V9 en op een ander 6V8.

Zelf meet ik er 5,5 over.



Ik zal de 8V ook eens controleren want, volgens mij meet ik daar 14V op,(volgens mijn schema) alhoewel die rechtstreeks via een diode uit de HS trafo komt.



mvg

[Steve]

dit is een 5,1v zenerdiode

[jeevanhoof]

hoi,



Bedankt voor de informatie. De 5v lijkt wel oke te zijn. Ik werd serieus op een verkeerd been gezet door de opdruk van de print die de 5V aangeeft bij een andere spoel. De spoel die op schema staat, waar de 5V bij staat zat onder een mechanische bescherming. Er staan wel meer verkeerde zaken op de print gedrukt, de + en - 15V die op de print staan moeten + en - 11V zijn.(klop ook volgens schema)

rest van de spanningen lijken ook te kloppen.





Maar daarmee is de TV nog niet gemaakt.

Als ik de G2 verder open draai, krijg ik witte terugslaglijnen. Maak ik het beeld smaller(breedbeeld) dan heb ik bovenkant een gele-witte lijn van 1cm in beeld.



Het smd brugje heb ik ook gevonden en is in orde.



ik zal me nog een tijdje niet vervelen denk ik



mvg

[jeevanhoof]

hoi,



ik heb het opgegeven. volgens mij zit het in de HIGH-END box.



Het R-Y en B-Y en Y signaal komen toe, maar er komt niet veel uit. De spanningen lijken voor de rest wel te kloppen.



bedankt voor het meedenken.



mvg

[Snurker]

Hoi..



1. Stel dat de beeldbuis te weinig emissie heeft, dan kun je dat testen door pin 15 van TDA4680 los te nemen.



2. Zijn de optiecodes wel goed



3. Vaak is de massa onderbroken van SMD tor 7403 bij raster IC.



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[jeevanhoof]

hoi,



ik ben met de tv naar een collega geweest die niets anders doet dan TV's herstellen, en volgens hem is de beeldbuis slecht. Het ic dat het RGB afleverd naar de beeldbuisprint, moet informatie terug krijgen van de beeldbuis, en dit gebeurt niet. Dus stuurt hij ok geen RGB uit.



Jammer



Toch bedankt voor het meedenken en de tips.



mvg

[Steve]

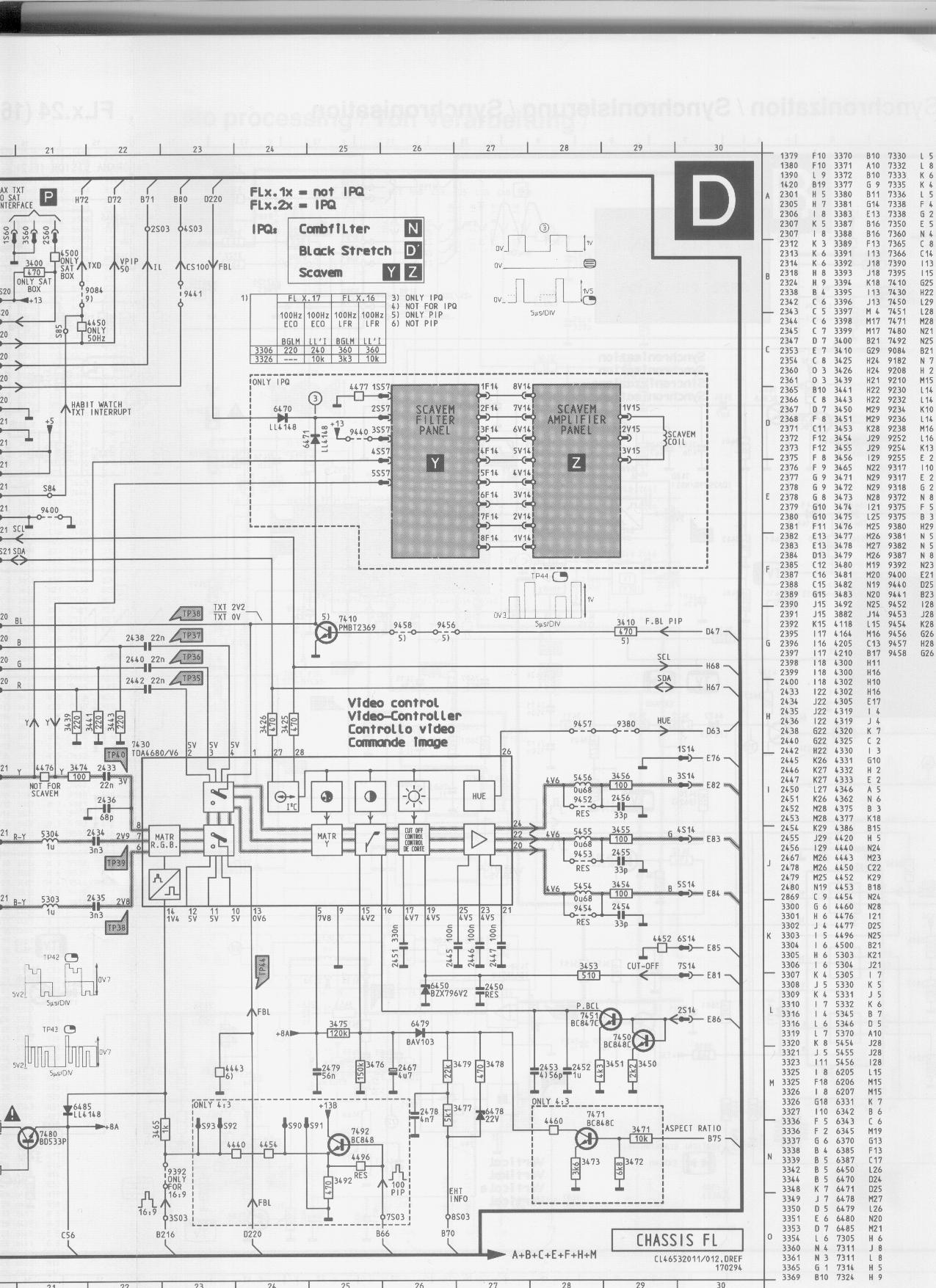

zit er soms een A59EAK552X44 (beeldbuis) in ? dit waren niet zo`n goede serie buizen,en zijn kort daarna vervangen door A59EAK252X44.maar als je helemaal geen RGB uitsturing al hebt,controleer dan even of je wel signaal hebt op de video controller, het ic tda4680.(zie schema)pen 20 22 en 24
