Uitrichten Triax88cm + StabHH100+GorbTrack

[martinbe]

Geachte Satters,



Ben nu al 2 dagen aan het emmeren met die f*ck f*ck f*ck(wa) Schotel/Rotor.

En ik krijg het niet juist en sta stijf van de kou.



Eerst even wat details.

Plaats: Prins Alexanderpolder (Rotterdam)

Latitude: 51.917 en longtitude 4.483 en Elevation aldaar -4m.



Wat ik begrijp is dat nu de rotor net iets onder de 52 gr. afgesteld dient te worden.



Wat ik niet begrijp is de graden waarop deze schotel moet staan en hoe je dat berekend?

Ook de graden op de schotel zijn wat verwarrend. Op beide kanten staan namelijk afwijkende gradenbogen.

En tevens kan ik niet zien op welke graden hij nu staat omdat er niet zoiets als van een inkepinkje (raar woord eigenlijk)of aanwijzer bij staat.



Ik heb eerst de mast/paal 100% waterpas gezet. Hierop heb ik de rotor en de schotel ook weer 100% in lijn geplaatst. De rotor zelf staat op 0 graden.

Toen geprobeerd om met draaien van de rotor "om" de mast/paal sirius te verkrijgen. Hetgeen me niet gelukt is.



Toen het programma GorbTrack erop nageslagen. Op het 1e en 2e tabblad mijn gegevens ingevuld (ook schotel en rotor). Dit zijn de verkregen waarden:



Azimutk 0.724 E Declination -7.443

Elevation 30.638 Pol Axis Corr. 0.662

Hour angle -0.632 Polar Axis 37.422

Local Hour -0.570 Dec H Plane 30.640

Polarization 0.447 Dish Offset 26.0

Range 38551,9km Dish Angle 4.638

Sunpass 12:44:37 Rotor Angle 30.0

Pass Elev 15.540 Dish Elevation 23.181



Kan iemand hieruit opmaken op welke gradenstand mijn schotel afgesteld dient worden. En kan iemand mij vertellen hoe die graden op die schotel werken.



Alvast bedankt voor de genomen moeite en tijd.



Groetjes.



Martinbe.

[JaNuZz]

Hallo Martin,



Kijk hier eens : http://www.sat4all.com/ubbthreads/showfl...amp;amp;fpart=1 in dit topic (halverwege post van Rowwen

)staat precies uitgelegd hoe dat nu zit met die hoeken en verschillende schaalverdelingen en hoe je nou de boel afstellen moet. Ik heb er veel aan gehad toen ik mijn Schotel ging afstellen.



Groeten, Jan

[martinbe]

JaNuZz,



Bedankt voor de tip. Heb het aandachtig gelezen maar kom er nog steeds niet uit.

Probleem is sowieso dat ik geen beschrijving van de schotel meer heb en dus ook niet weet wat de waarden van deze schotel zijn.



Wellicht dat er iemand is die deze gegevens nog wel heeft? Of aan de hand van de eerdere berichten dit kan berekenen.



Ik zou jullie zeer erkentelijk zijn.



Alvast bedankt.



Martinbe

[RobbieT]

In Gorb track kan je ook je type schotel en rotor ingeven, en dan krijg je terug dat de elevatie van de schotel op 23 graden moet staan met een Stab motor.



De stab moet op 52 graden worden ingesteld.

Dan naar 5 oost draaien en dan moet je signaal hebben.

[martinbe]

@Rob Thonus



In mijn eerste bericht gaf ik inderdaad al aan dat ik dat gedaan heb. Ik heb hier zelfs ook de uitkomsten neergezet. (kijk maar even). Welke (Engelse) omschrijving moet ik nu dan aanhouden?



Verder hoe stel ik deze graden in op die schotel. Normaal gezien zit er ergens een inkepinkje waartussen je de graden kunt vastleggen, hier dus niet??

Of is dit normaal bij Triax? Zo ja waar moet ik dan op letten?



Groetjes



Martinbe

[Henksat]

Op deze site wordt je vast wat wijzer.

http://www.usals.info/olandese/home.htm

[RobbieT]

Bij mijn Triax (en m'n vorige ook) zat er aan 1 zijkant een kleine inkeping naast de hoekverdeling.

Aan die zijde stel je de elevatie van de schotel.

De kant waar je de schotel stelt is dus afhankelijk van hoe om je de beugel op de schotel hebt gemonteerd.

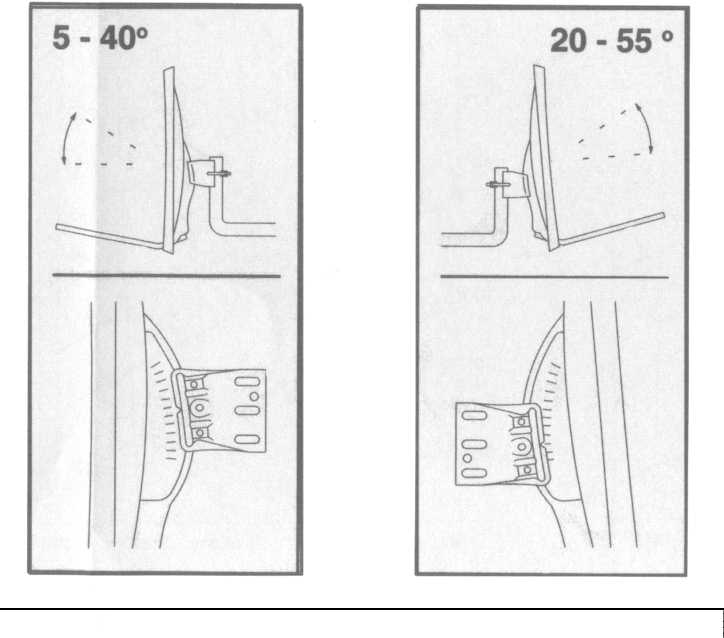

Let wel op, de beugel kan op 2 manieren op de schotel.

Ik heb het rechter plaatje gekozen omdat dan het hart van de schotel naar mijn idee dichter bij het draaipunt van de rotor komt.

[martinbe]

Probleem bij mij is dat er op beide zijden geen inkeping te vinden is.



Heb ook net uitgevonden dat het geen echte Triax is. Lijkt er echter wel heel erg veel op. Dus nog een probleempje erbij.



Hier nog suggesties?



Gr.



mjb

[Gast]

Citaat:

Geachte Satters,

Ben nu al 2 dagen aan het emmeren met die f*ck f*ck f*ck(wa) Schotel/Rotor.
En ik krijg het niet juist en sta stijf van de kou.

Eerst even wat details.
Plaats: Prins Alexanderpolder (Rotterdam)
Latitude: 51.917 en longtitude 4.483 en Elevation aldaar -4m.

Wat ik begrijp is dat nu de rotor net iets onder de 52 gr. afgesteld dient te worden.

Wat ik niet begrijp is de graden waarop deze schotel moet staan en hoe je dat berekend?
Ook de graden op de schotel zijn wat verwarrend. Op beide kanten staan namelijk afwijkende gradenbogen.

Zoals iemand je al uitlegde: dat hangt er vanaf hoe je de beugel erop schroeft. Kies de stand waarbij je niet vlak bij een van de eindpunten uitkomt.

De moet de rotor instellen aan de hand van de noorderbreedte. bijna 52 graden dus. Dit stel je in op de gradenverdeling op de beugel waarmee de rotor aan de mast zit.

Dan zet je de rotor op 0 en schroeft hem aan de mast, en de schotel zet je op de rotor en in het midden (dat is wat lastig te bekijken maar de bedoeling is dat de streep op de motor as zo goed mogelijk midden in de bevestigings beugel zit).

Dan zoek je de Sirius satelliet op door de elevatie van de schotel te optimaliseren, en de richting van de rotor op de verticale mast.

Dan moet alles goed staan. Wil je zeker van je zaak zijn dan pak je de schotel boven en onder vast terwijl je op een satelliet gericht staat en je wrikt hem voorzichtig een beetje voor en achterover en je controleert of dan in beide richtingen het signaal slechter wordt. Dus dat ie in het midden staat. Dit doe je bijvoorbeeld met Turksat en Hispasat (Sirius had je al goed gezet).

Klopt het niet dan heb je ergens een fout gemaakt bij het monteren, ofwel de rotor staat niet op 52graden ofwel de schotel zit niet "recht" op de rotor. Kan ook zijn dat de mast niet verticaal staat.

Overigens is de Dreambox een KL*TE ontvanger voor dit afregelen. Vraag iemand die een XSAT heeft, daar gaat het veel en veel makkelijker mee!

[DMX]

Het klinkt misschien simpel, maar bij mij heeft een simpel kompas (€ 11,00) en een satfinder (€ 9,95) veel hulp geboden. Zoals al eerder is gemeld is de ontvanger van de Dreambox niet een van de meest accurate ontvangers en wil die je dus nog wel eens een verkeerd beeld geven.



Succes! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

De Dreambox is idd een eigenwijze doos om je schotel mee uit te richten, als sta je op de goede sat en je zou signaal moeten hebben, is mijn ervaring dat je eerst weer ff een kanaaltje up en dan weer down moet zappen zodat hij de sat kan locken .. doe je dit niet dan heb je geen, goede signaal meting. dit kan erg afhankelijk zijn van het image dat je gebruikt. Ik heb mijn stab100 eerst op sirius gezet, ongeveer dan mbv kompas, toen naar de astra laten lopen en daar de elevatie en draai-ing van de as goed gezet totdat ik , na zappen beeld had op een fta kanaal.

toen de rotor terug laten draaien naar de sirius en het hele gedoe weer herhaald, en na enige tijd had ik beeld op serius sat ..., daarna is het kijken of je op alle satalieten goed staat, met behulp van uitleg op sjerom.

dan is het, bij mij een kwestie geweest van de noord zuid as beetje bijstellen omdat ik bij 19,2 graden goed stond en op hispasat er onder stond. Ps, wel telkens ff van kanaal gewisselt i.v.m. locken van de sat..( das het nadeel van de dreambox !! ( sat niet gelockt omdat je signaal en error bitrate niet goed is dan geen beeld !! )

bij analoog had je teminste nog een beetje beeld, nu is het dus wel of geen beeld.. ( en ja het is koud om dit nu allemaal te doen ) suc 6



hopelijk heb je hier wat aan...

[Gast]

Citaat:

Het klinkt misschien simpel, maar bij mij heeft een simpel kompas (€ 11,00) en een satfinder (€ 9,95) veel hulp geboden. Zoals al eerder is gemeld is de ontvanger van de Dreambox niet een van de meest accurate ontvangers en wil die je dus nog wel eens een verkeerd beeld geven.

Succes! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Kompas is hooguit interessant als je helemaal niet weet waar je moet kijken (nergens een andere schotel in de straat??)
Je kunt met een kompas toch niet nauwkeurig genoeg richten om signaal te hebben. Dat is ook een beetje het probleem met die rekenprogramma's: interessant om te weten dat de elevatie 30.abcde graden moet zijn, maar hoe lees je dat af? En het moet binnen een graad goed staan anders zie je niks.

Voor ons hobbyisten zit er toch niks anders op dan te "zoeken" naar het signaal. En dan daarop te optimaliseren.
Ik denk wel dat een satfinder handig kan zijn bij een Dreambox, want die heeft grote problemen met de signaal indicatie (zoals anderen ook schrijven).

Ik heb een XSAT CDTV-310 en daarmee heb ik zonder problemen mijn 88cm schotel goed gezet. Dus met de dreambox hoefde ik niet meer te richten. Maar als ik zie hoe dat gaat dan lijkt het me inderdaad geen lolletje...

[Bolliebol]

Overigens is de Dreambox een KL*TE ontvanger voor dit afregelen.



Klopt.....LET OP.....Als je op ´t dak staat met je wok in de hand, laat iemand dan af en toe zappen tussen twee zenders. Ik heb al meerdere keren meegemaakt ( Bijna echtscheiding met mijn eigen droomdoos <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />) dat het beeld zwart blijft terwijl er wel beeld is na het zappen naar een andere zender.....



Tip 2: koop handschoenen <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



suc6 <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Bas

[Gast]

Citaat:

Tip 2: koop handschoenen

je bedoelt omdat je handen het singaal weg halen of omdat et nu koud is? <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

verder zover is weet zit er GEEN inkeping op mn schotel beugel, ik weet dus echt niet hoe ik hem goed kan africhten, is dat het midden, boven of onder van die beugel.

Pixje, neefje van martinbe

[TCDD]

De hoek van de schotel kun je in Gorbtrack halen uit Dish Elevation (23.181). Een andere handige waarde is Dish Angle (4.638), deze waarde geeft aan hoe schuin de rug van de schotel moet staan. Zie ook het plaatje onder het tabblad dish. Als je er met de schaalverdeling van de schotel niet uitkomt kun je de rug 5 graden scheef zetten, vervolgens proberen Sirius te vinden. Een satfinder voorkomt veel frustratie. 'Sun transit' onder het tabblad location geeft overigens aan hoe laat de zon door het zuiden gaat.
