[5000] : Koelings perikelen....de oplossing ?

[Jeffrey]

Nadat ik tegenwoordig 2 CI-modules met kaarten erin heb zitten ben ik me ook zorgen gaan maken over de warmte van de modules en kaarten. (zie ook hier ) Ik ben daarom ook maar aan het hobbyen gegaan...



Ik heb een 5510. Ik heb de Conax module verwijderd. Deze gebruik ik toch niet en ik kan 'm eventueel zo terug zetten. De 5510 werkt ook gewoon zonder Conax Module.



Bij de electronicaboer een fannetje gehaald voor 8,95. Daar zat een verloopplug op voor aansluiting op de HD met een aftakking voor de fan. Helaas is de ventilator 12volt, en aangezien de 5510 opsteeg bij 12 volt heb ik er een spanningsregelaar (7805) tussengezet die alles keurig op 5 volt houdt. Ik had het eerst met een weerstand van 200 Ohm geprobeert, maar die werd toch wel warm. Ook ging hij bij het veranderen van polarisatie harder draaien...., dus een spanningsregelaar is beter.

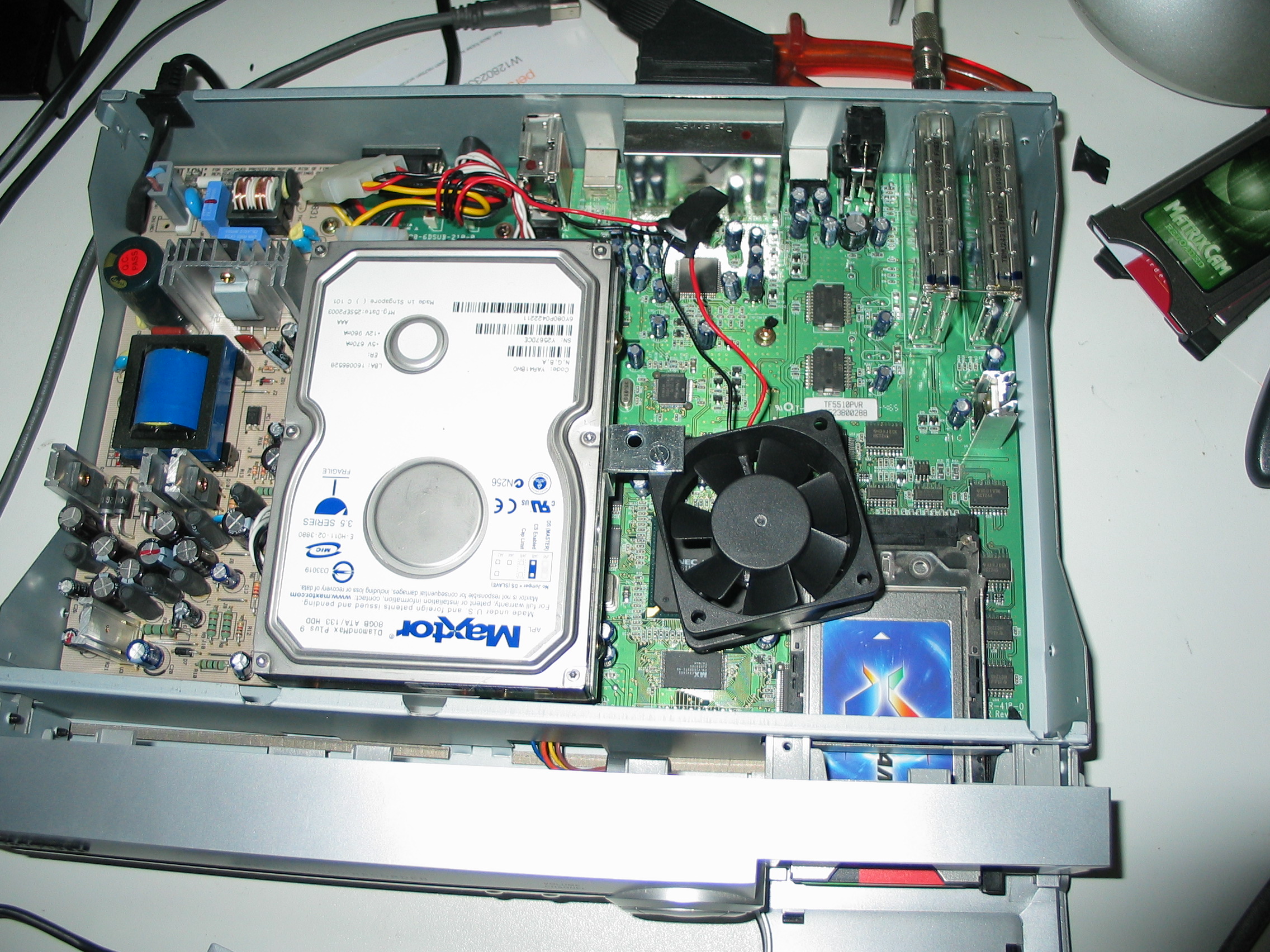

Vervolgens de fan vastgezet aan de HD met een haakse hoek (zie foto). Het kan eigenlijk niet simpeler. Op deze manier houdt de fan eigenlijk de hele bodemplaat koel incl. de HD en de CI-modules. Toen alles eerst nog echt warm tot heet werd is nu alles lauw-warm.

Doordat de fan tot 5 volt is teruggebracht hoor je helemaal niets. De fan blaast de koude lucht op de bodemplaat, dus zuigt van bovenaf. Ik ga over een half jaar kijken hoe het zit met de stofophopingen. De fan trekt maar 30mA dus dat is ook acceptabel.



Ik heb maar even een foto bijgevoegd voor de duidelijkheid. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[grunnsat]

Citaat:

Helaas is de ventilator 12volt, en aangezien de 5510 opsteeg bij 12 volt heb ik er een spanningsregelaar (7805) tussengezet die alles keurig op 5 volt houdt.



Slimme constructie met dat haakse beugeltje. Zo te zien heb je een 60 x 60 mm fan gebruikt. Daar zijn heel wat soorten van verkrijgbaar, ook in meerdere diktes (15 en 25mm o.a.). Als je een passende 12V uitvoering opzoekt, dan is hij vanuit zichzelf al stil genoeg en hoef je geen spanningsregelaar meer toe te passen.

[MegaTronics]

Bij mij lijkt het dat de grootste warmteplek aan de kant van de voeding ligt en niet bij de CAM's

[WPW]

Warmte is aanstekelijk, als links warm word gaat recht uiteindelijk ook warm worden, maar z'n fan van 1/4 grote werkt ook, 11 ohm 1 watt weerstand ertussen voor 11,5 volt, z'n fan uit een raid hotswapdoos.

[Coszmo]

Je kunt je ook afvragen of al die extra koeling nodig is.

Mijn Topfield staat dag en nacht aan en heeft het bloedheet maar werkt

al bijna 3 jaar zonder mankeren. Ook toen de temperatuur buiten , en ook binnen ,zo hoog was. Hij staat ook nog in een kast .



<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[WPW]

Mja, het zou niet nodig zijn, maar bij hoge temp. heb je een risico dat er iets krom trekt. Een klein fannetje is meestal al voldoende. Er zijn nogal wat factoren die bepalen of je een risico loopt of niet. Voor 20 euro heb je een externe IDE kast met stille fan, flatkabel erheen en je hebt ook een oplossing aangezien het altijd de HD is die de hitte veroorzaakt.

[Neptunus]

Ik ben er inmiddels achter dat het toch niet de harddisk is die de hitte veroorzaakt, ik heb namelijk enkele dagen de harddisk buiten de TF gehad, gevolg: de harddisk maakt buiten de TF herrie (ik had hem netjes achter de kast geschroefd, op de één of ander manier maakt hij dan meer lawaai, ook vreemd dat TF zonder de harddisk ook meer lawaai maakt!



Hoe dan ook, de TF werd toch nog erg warm, ik had het al eens geprobeerd met fannetjes 80 mm. onder het deksel, eerst laten zuigen, hielp niet, toen laten blazen, hielp niet.



Toen was het een strijd van mens tegen machine geworden en moest en zou ik de TF gekoeld krijgen! Ik heb ook nog een DVD recorder en het viel mij op dat die een fannetje aan de achterzijde heeft, net zoals bij een PC, ik heb toen een 45 mm CPU koelfannetje aangesloten op dezelfde manier, eerst een uitsparing gemaakt (tussen de stroomuitgang en de RS232 ingang) netjes fannetje ertussen gemonteerd, harddisk weer teruggezet. Gevolg: een hele avond op zitten nemen en de TF is nog nooit zo koel gebleven. Probleem eindelijk opgelost, mens heeft gewonnen!

[Jeffrey]

Citaat:

Ik vraag me af of dit wel echt de hdd koelt, dit is toch de boosdoener kwa warmte afgifte, je koelt nu de omgevings temperatuur. Kwa effectiviteit lijkt het me beter deze wat meer op de hdd te richten <img src="/forums/images/graemlins/confused.gif" alt="" />
De gebruikers nl van een gewone 5000 zonder hdd klagen veel minder over warmte <img src="/forums/images/graemlins/blush.gif" alt="" />

Bij mijn Topfield is het voedingsgedeelte de boosdoener. Die wordt het warmst. Dit is nu ook nog het gedeelte wat het warmst wordt. De HDD is lauw warm. De timeshift staat aan dus draait continu. Het fannetje is inderdaad een 60mm fan en de dikte is 2,5 cm.

Het ging mij puur om de CI-modules. Daarom staat de fan er daar een beetje opgericht.

[RiesB1968]

Volgens mij heeft het wel degelijk zin om te koelen. Ik heb een tap geplaatst waarmee ik de hdd temp kan meten. Als de TF zonder koeling de hele avond aan staat wordt de hdd 59 graden. Dit vind de harddisk echt niet fijn. Nu met een fannetje 5V bovenop de TF komt ie nauwelijks boven de 50 graden uit.

[Gast]

Is een goede koeling van het apparaat niet iets wat Topfield zelf goed moet regelen?

[Sigma]

het is van veel dingen afhankelijk hoe je de Topfield gebruikt



en denk je nu echt dat ze bij Topfield dit niet getest hebben

[Gast]

Citaat:

het is van veel dingen afhankelijk hoe je de Topfield gebruikt

en denk je nu echt dat ze bij Topfield dit niet getest hebben

Zeg jij het maar, jij hebt tenslotte koeling ingebouwd, mijn Toppie doet het al ruim een jaar goed zonder extra koeling. (met timeshift aan)
