Hellow allemaal,



Weer aan het knutselen aan een Aristona 51TR225/03 tv/video kombi die niet aangaat komt ik het volgende tegen : Dikke weerstand ( 5W ) in de voeding ( waarde 2E2 ) volledig open=oneindig. Hier een nieuwe ingebakken , vonkt ie als de nete en de zekering van het app. vliegt eruit ( nickname gaan veranderen naar vonkentrekke <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" /> . Ik verder kijken zie ik een lichte bruine verkleuring bij een K2750 dingetje , na zoeken denk ik dat het een 2SK2750 , NPN FET is. Deze zal de sluiting veroorzaken. Nu mijn vraag : is de K2750 gelijk aan de 2SK2750 ??? en zo ja , wat is hier een gangbare vervanger voor want de electronica boer heeft deze niet <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />



greetz



Mr|Repel

[Steve]

dit is een nFet V-MOS, 600V, 3,5A, 35W, <2,2ê(1,8A een 2sk2750 of een 2sk2044 of 2sk2118 controleer ook de 4 voedings diode`s en de kleine schijf condensator bij de fet

[Steve]

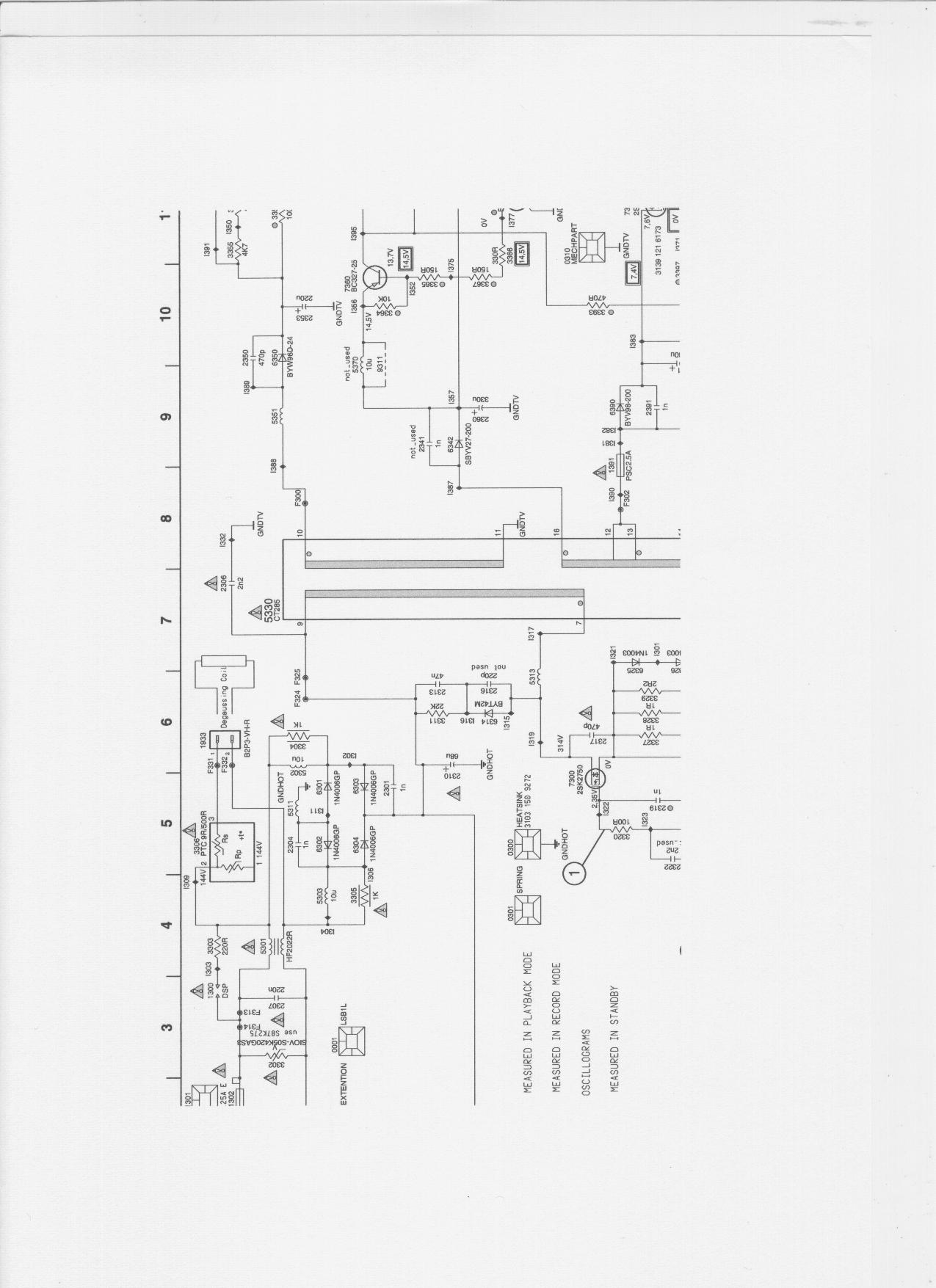

controleer posnr 2317 470pf schijfcond (zie bijlage)

[mr|repel]

ga morgen meteen kijken of ze de spare parts hebben. Bedankt steve ! ! ! ! ! , ik laat wat weten

[mr|repel]

condensator vervangen , nog steeds sluiting , FET vervangen door een IRF704 , volgens de electro boer een vervanger , moest hem alleen ff isoleren , als de fet eruit is heb ik geen sluiting meer.Steve, weet jij of dit wel de goede vervanger is ??



P.S. leuke hint : een 100W gloeilamp in plaats van zekering gebruiken , gaat deze volle bak branden heb je sluiting , zo niet doet ie het <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />



Met vriendelijke groet



Mr|Repel

[Steve]

van een irf704 heb ik nog nooit gehoord,

[Steve]

Heb je met die nieuwe onderdelen wel het toestel opgestart,op de fet kan je sluiting meten,maar die hoeft niet stuk te zijn.

[mr|repel]

woops , type fout , bedoel de IRF740 , zie hier de datasheet. Ik heb hem nog niet opgestart met een zekring erin omdat die lamp volle bak deed branden , zal dat vanavond eens proberen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> , nu eerst mn schotel nakijken.



Alvast bedankt steve voor alle moeite



Greetz



Mr|Repel

[Steve]

controleer wel de 4 diode`s in de voeding!!Als je werkt met een serie lamp van ong 75 watt.zal deze geruime tijd branden,(dit komt doordat de ptc weerstand en de demagnetisatie spoel op de beeldbuis ook in dit cirquit zitten)maar dooft daarna en zal het toestel in de st/by stand gaan staan(het branden van de lamp mag niet langer duren dan ong 40 sec,want dan heb je nog ergens sluiting zitten)

[mr|repel]

steve , van mij een pluim ! ! ! !, doet het weer helemaal , lamp ging na 40 sec uit , zekering erin en gaan met die banaan.



greetz



Mr|Repel
