schotel1 Geplaatst: 27 februari 2004 Geplaatst: 27 februari 2004 Ben met een Finlux FS Chassis bezig. De klacht is dat bij het aanzetten de tv helemaal dood is. Eerst brand de groene led vervolgens de rode en weg is alles. Nieuwe H-trafo, H-tr, verticale afbuiging en horizontale vervangen. Niets helpt. Op de scoop is een blok zichtbaar op de bassis van A2000AF Koppel ik de 140 volt lijn los, dan start de TV en heb ik geluid. Sluit ik een lamp van 100W aan op de 140 volt. Dan werkt de TV ook gewoon. Zodra de 140 weer aan de lijntrafo vast zit. weer uit helemaal dood. Wie weet mij nog te vertellen wat ik mogelijk over het hoofd heb gezien. Bij de lamp aansluiting zijn alle spanningen aanwezig muv wat uit lijntrafo moet komen.
Snurker Geplaatst: 28 februari 2004 Geplaatst: 28 februari 2004 Hallo.. Ik werk nimmer met Finlux, maar de verhalen vertellen, dat er ook vaak een chassis van de Turkse Vestel fabriek wordt gebruikt.....zelfs Sharp is anno 2004 overstag gegaan !! Bij de nieuwste Vestelmodellen zitten 2 condensators parallel aan de lijneindtor. Als de condensator aan de massakant er een is van 100 nF dan moet je deze maar eens vervangen. Deze verzorgt de controlerende Flybackpuls naar het jungle IC. Succes van Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)
schotel1 Geplaatst: 28 februari 2004 Auteur Geplaatst: 28 februari 2004 Ik heb alle condencatoren in de Hoogspannig eruit gehaald en door gemeten ( CK26, CK24)(CK7 CK8). Geen fout gevonden. Diode(DK7)vervangen ondanks dat deze niet stuk was. Ik heb CK 26 ,011uF/1600v vervangen. Ook dan blijf de klacht.
percies Geplaatst: 28 februari 2004 Geplaatst: 28 februari 2004 zit hier een opsteek print in met een ic TDA9151?
schotel1 Geplaatst: 28 februari 2004 Auteur Geplaatst: 28 februari 2004 Nee Zit er niet in. Wel de TDA 9162 (H-drive IC) die heb ik al vervangen Er zit wel een printje in maar dat is de combfilter module
Gast Geplaatst: 28 februari 2004 Geplaatst: 28 februari 2004 Het zou kunnen dat de trafo (de nieuwe) defect is. Dit kan af fabriek zo zijn of doorgeslagen nadat je op een defecte sturing hem aan gort geholpen hebt. Ik heb het gehad dat de stroom door de trafo zo hoog was dat hij er telkens uitvloog. Het is maar een idee maar meet de stroom eens en kijk eens naar de soecs van de trafo. suc6
schotel1 Geplaatst: 28 februari 2004 Auteur Geplaatst: 28 februari 2004 Ik heb de ampere gemeten. was niet meetbaar bij het inschakelen. In het bereik van 200uA sloeg de meter licht uit. Ik heb er ook aangedacht dat misschien de lijntrafo weer defect is maar het is vreemd dat bij het inschakelen de puls even zichtbaar is op de scoop. Het lijkt wel dat bij het inschakelen de H-tr sluiting maakt met de massa waardoor de voeding in beveiliging treed. Ik heb ook geprobeerd of de lijntrafo wel inductie geeft. Dit is het geval. Wat nu. Volgens het schema zijn de scoopbeelden aanwezig. Ook de tijd van de puls klopt. Ik weet het op dit moment ook niet meer. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> maar de aanhouder wint
Gast Geplaatst: 29 februari 2004 Geplaatst: 29 februari 2004 Als alles klopt op je scoop en de meetpunten dan zou je zeggen dat de beeldbuis naar het hiernamaals is, hoewel ik dat niet echt vaak meemaak. Post ff de schema, dat kijkt wat gemakkelijker en komt er iemand met een oplossing op de proppen.
Snurker Geplaatst: 29 februari 2004 Geplaatst: 29 februari 2004 Je kunt voor de BB test gewoon (maar wel voorzichtig) de BB voet en de HS aansluiting los laten bengelen. Houd de HS aansluiting wel een beetje op afstand met een kartonnen doos o.i.d. want de 30.000 volt kan een aardige imitatie geven van een Bliksemstraal !! Dan gewoon jouw toestel aanzetten en kijken (of luisteren) of de HS blijft sproeien (anders dan een kat !!) Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)
schotel1 Geplaatst: 29 februari 2004 Auteur Geplaatst: 29 februari 2004 Hoe krijg ik het schema op deze board geplaatst?? Ik heb namelijk 2 jpeg bestandjes klaar staan. Ik verwacht niet dat de beeldbuis defect is. Want voordat de hoogspannig actief is staat hij al in de beveiliging. Je ziet bij het inschakelen dat de hoogspanningspuls niet goed opkomt. De blokgolf op de bassis van A200AF is ook kort zichtbaar. Als de beeldbuis defect zou zijn zou het toestel bij het loskoppelen van de aansluitvoet van de beeldbuis moet starten met ander woorden de hoogspanning zou dan even moeten werken.
Snurker Geplaatst: 29 februari 2004 Geplaatst: 29 februari 2004 Citaat: Hoe krijg ik het schema op deze board geplaatst?? Ik heb namelijk 2 jpeg bestandjes klaar staan. Als de beeldbuis defect zou zijn zou het toestel bij het loskoppelen van de aansluitvoet van de beeldbuis moet starten met ander woorden de hoogspanning zou dan even moeten werken. Bij controle van jouw tekst..kun je een JPG bestand invoegen En je moet ook echt de HS aansluiting losnemen, want de beeldbuis trekt ook stroom naar de afscherming. Snurker ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)
schotel1 Geplaatst: 29 februari 2004 Auteur Geplaatst: 29 februari 2004 H-kabel naar de beeldbuis heb ik ook al los gehad. Geen resultaat. Type Finlux: 63U1 is gelijk aan: Nokia: 7496,7186,6386 Finlux: 71U1, 71Z2, 63Z2 Salora: 28V80, 25V80 Luxor: 7438, 7046, 7045, 6346, 6345 Alle toestellen hebben een FS-Chassis

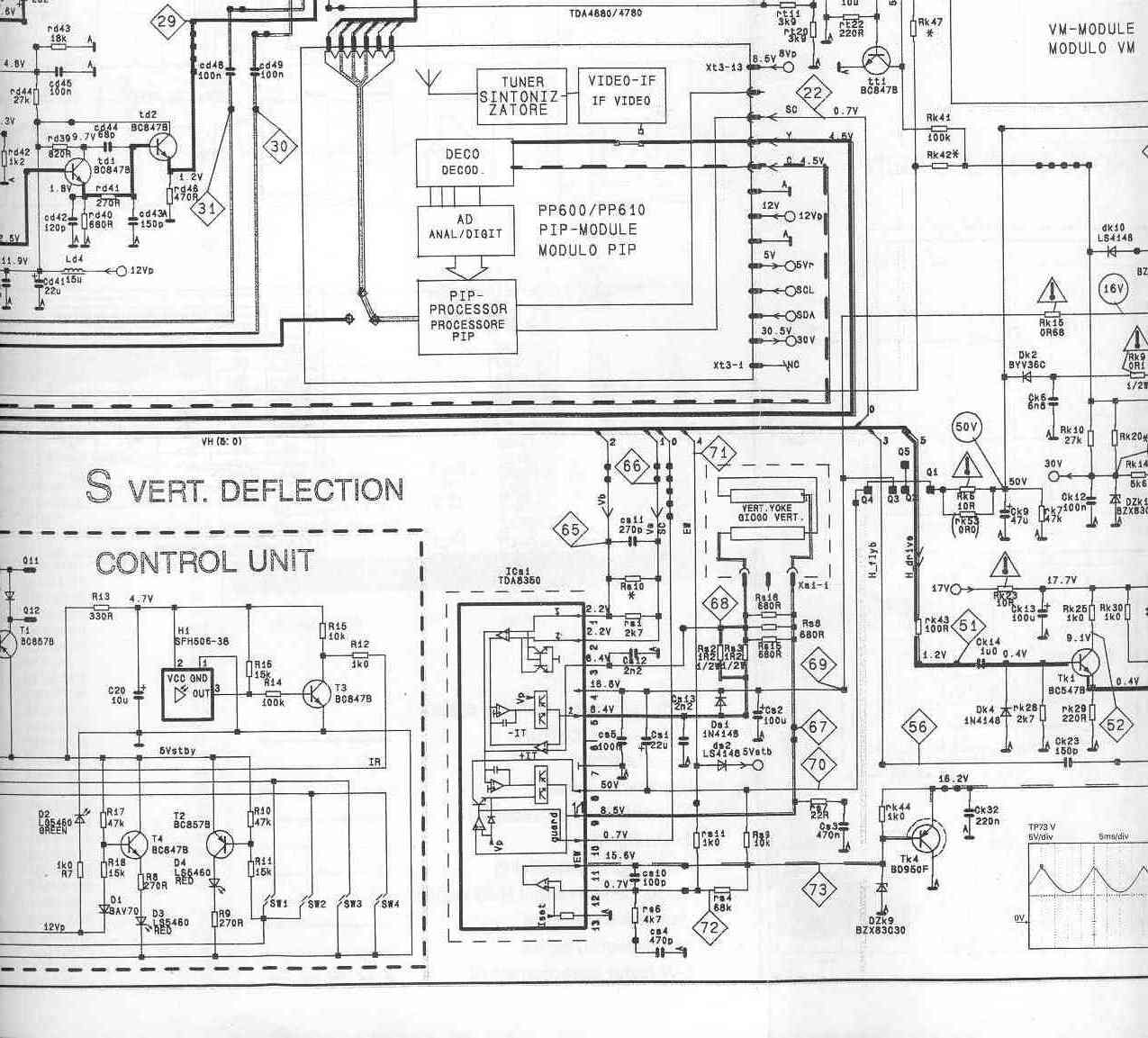

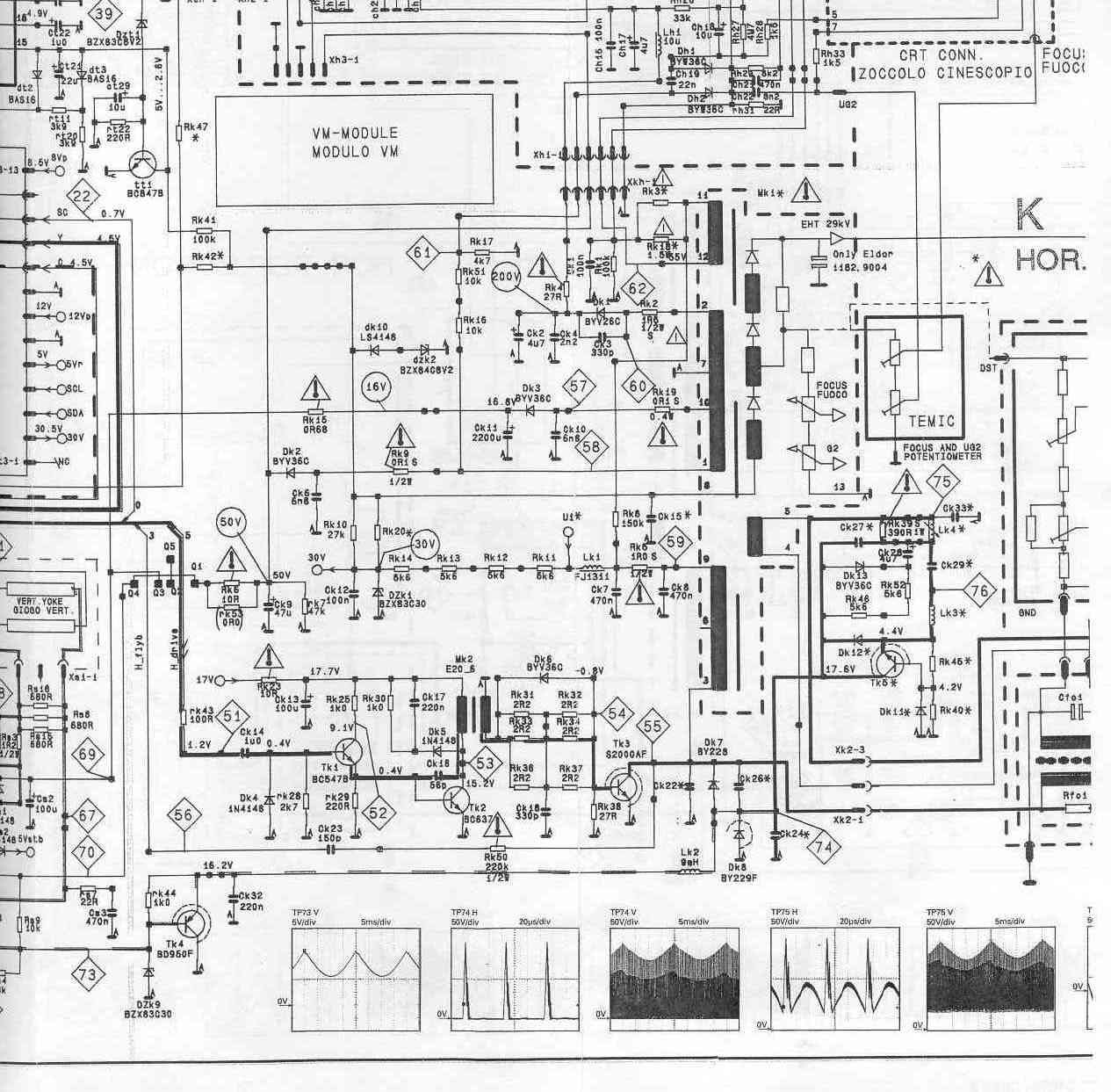

schotel1 Geplaatst: 29 februari 2004 Auteur Geplaatst: 29 februari 2004 Toelichting schema: meet punt 54 is een blok en die is aanwezig als de 140v lijn los ligt. spannin -0.8v bij meetpunt 54 is ook aanwezig. Meet punt 55 en 74 komen kort in althans je ziet dat er iets gebeurd maar het volledige scoopbeeld is niet aanwezig. De voeding is dan gelijk dood. Lijkt op dat er een kleine kortsluit ontstaat met de S2000AF. Andere optie zou nog kunnen zijn dat de V-afbuiging niet zou werken. De TDA8350 heb ik al vervangen. Schema 2 geeft het V-afbuiging weer.
schotel1 Geplaatst: 24 maart 2004 Auteur Geplaatst: 24 maart 2004 Hier het verlossende antwoordt. Blijkt na het meten dat de nieuwe lijntrafo in zijn geheel geen inductie gaf. Na het plaatsen van een nieuwe lijntrafo werkt de TV weer. Een ieder bedankt voor de reactie en meedenken.
