[Strong] Card multiplexor t.b.v. tweede card slot

[VREESWIJK]

rebel waar heb je de scart voeding af gehaald

[Gast]

@Vreeswijk



Schakelspanning zit op bovenste scart.

De onderste rij vierde vanaf rechts. Pin 8



Dit is de Soldeerzijde



Pin Name Description



1 AOR Audio Out Right

2 AIR Audio In Right

3 AOL Audio Out Left + Mono

4 AGND Audio Ground

5 BGND RGB Blue Ground

6 AIL Audio In Left + Mono

7 B RGB Blue

8 SWTCH Audio / RGB switch / 16:9

9 GGND RGB Green Ground

10 CLKOUT Clock Out

11 G RGB Green

12 DATA Data Out

13 RGND RGB Red Ground

14 DATAGND Data Ground

15 R RGB Red / Chrominance

16 BLNK Blanking Signal

17 VGND Composite Video Ground

18 BLNKGND Blanking Signal Ground

19 VOUT Composite Video Out

20 VIN Composite Video In / Luminance

21 * SHIELD Ground / Shield ( Chassis )



Suc6



Rebel

[Gast]

@Digihoe



Look on my site there you find the datasheets of the cardreader and HEF4053B.

For more information regarding smartcards, look at iso 7816 standard ISO7816



Rebel

[mghibli2]

rebel



weet jij welke cpi die schakelspanning (of de ab toets) behapt ?



ik heb nu 3 lezers nodig, seca2,fun,tita



groet

mghibli2

[Gast]

@Mghibli



Toets wordt afgevangen in: Clavier.cpi & Clavmin.cpi



Script tvsat.cpi switch routine



Script tvsat wordt aangeroepen in oa.: init1.cpi(opstarten reciever)





TBEQ OF7 L0029 ; if((basic.EVT_C == $KEY_TvSat)) {



PUSTR STR <tvsat>

JSR SHT 0 ; Call_Script("tvsat");



HLT SHT 85 ; End_Methode(0x0055);



; }

Wordt dus wel een aantal keren gebruikt.

Maar tvsat.cpi is de belangrijkste.



Rebel

[mghibli2]

ok bedankt!



groet

mghibli2

[Gast]

(En er zitten geen componenten in de cardreader)

Er zit in de cardreader van de srt 8100 wel een klein componentje als je hem losmaakt dus de groene folie daar zit het componentje op gesoldeerd.

en de andere cardreader dus niks.



Bij mij werkte het niet. want die groene folie is klote solderen en/of dat componentje





Gr Cobus R

[Gast]

Dan zou het toch fijn zijn om te weten waar de losse AMP readers te krijgen zijn.

Je kon niet achterhalen wat voor component dit was.



Rebel

[Gast]

Nee dat weet ik niet maar ik ga morgen proberen om de folie los te solderen en een stukje ide kabel van de computer er aan te solderen zo dat je dat componentje ook kwijt ben.

welke kabel gebruik jij dan voor de voeding de grijze naar de tweede roode want die is toch 5,2 volt?



ps heb je al een foto van hoe jij het heb gedaan.

De 0 volt kabel op het schema is dat een min of hoeft die nergens aan verbonden te worden





Gr

[Gast]

Ik gebruik inderdaad de tweede rode voor spanning (5,2v) en de grijze ernaast aan de linker kant (0v). zie afbeelding op mijn site.

Ik ga morgen proberen foto's te maken maar dat is geen pretty site die bos extra draden;-)



Rebel

[Gast]

(Het solderen van de tweede cardreader is gelukt) je moet gewoon de groene folie eraf solderen en de ide kabel eraan dat gaat zeer gemakkelijk. ik moet nog een paar onderdeeltjes halen dan kan ik gaan testen met de srt8100.





ps het componentje waar ik het over had zit tussen de rode en de volgende draad dus c1 en c5





Gr

[Gast]

Dus tussen vcc en gnd condensatortje ?



Rebel

[Gast]

Ja dat zal het zijn maar nu heb ik dus geen condersator meer

is dat bezwaarlijk dan? volgens mij niet want op de amp reader zit ie niet toch?

Wat ik op de tekening kan zien.







Gr

[VREESWIJK]

als je gaat solderen moet je niet altijd de zesde draad hebben ?????

.

.

als je een oude 8000 heb met ic numer l64108c-54 moet je de zes draad hebben

.

als je een nieuwe 8000 heb met ic nummer l64108-54 moet je de vijfde draad hebben anders werkt het niet

.

je kan het verschil ook zien aan de rode draad bij een oude 8000 zit de rode draad lings van af de voorzijde

.

bij een nieuwe 8000 zit de rode draad rechts.

.

.

ps op de folie kan je niet solderen je kan wel de folie eraf knippen en telefoon draad op de puntjes solderen

.

DE MOTOR WERKT OOK MET DE DUBBELE KAARD

[VREESWIJK]

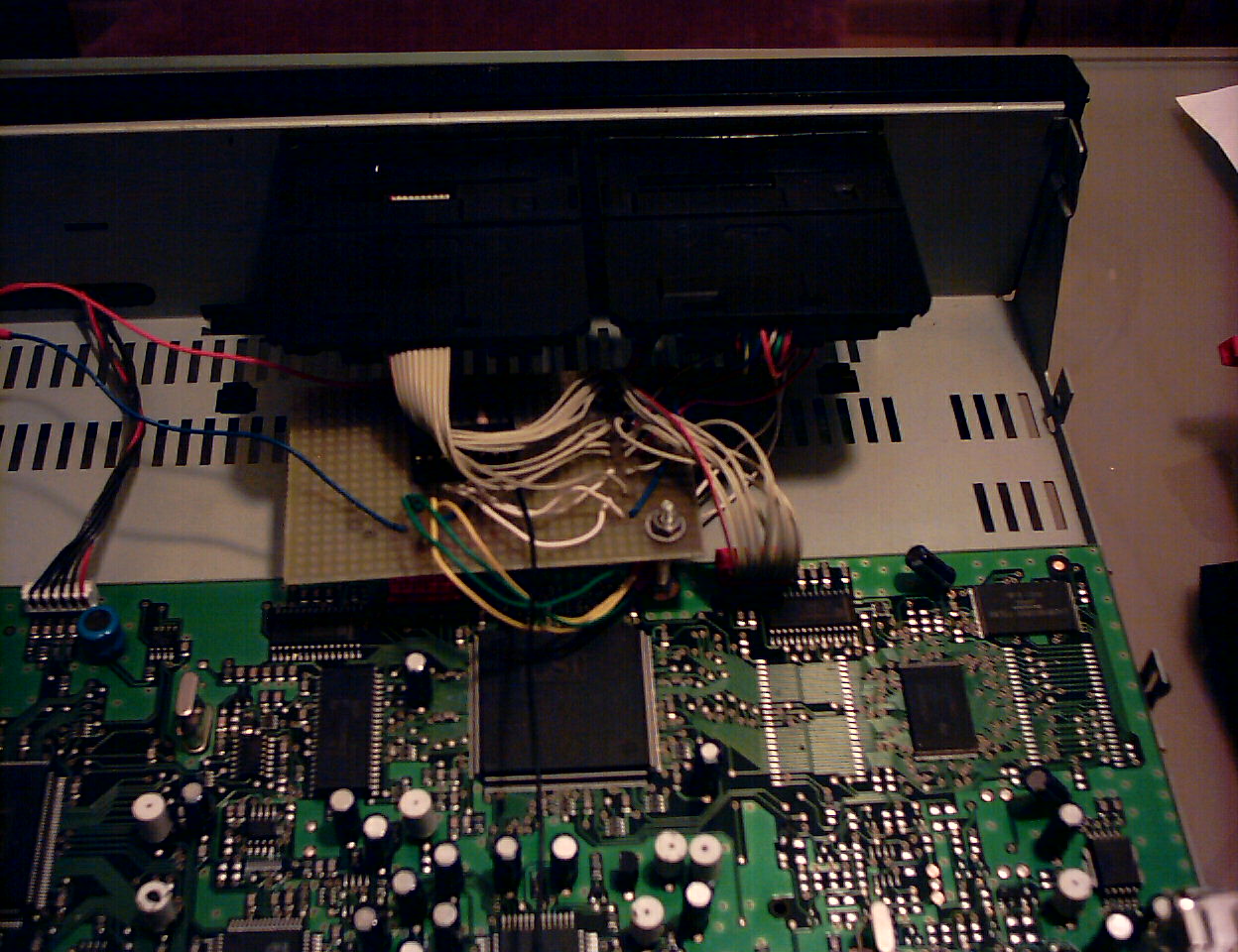

foto
