  • 4 maanden later...

Perfecte link, Tonski, die kende ik nog niet.

Ik kende wel die truc met het verwijderen van (als ik het wel heb) R3050, maar daar was ik wat huiverig voor, omdat ik niet wist wat die weerstand doet.

Dit is perfect en begrijpelijk; mooie duidelijke foto's ook.

Ga ik vanavond maar eens proberen denk ik!

Voor de eerste keer mijn Dreambox open schroeven...



Dank! Lion.

Link naar reactie
Delen op andere sites

uh Lion251,



don't do this at home kids... <img src="/forums/images/graemlins/grin.gif" alt="" />



zei de crocedilehunter..



alleen als je goede apparatuur hebt en kennis van zaken.



ik zoek ook nog steeds iemand die me dat bakt, want ik en solderen is als burgemeester Cohen en de stad opruimen. <img src="/forums/images/graemlins/loldev.gif" alt="" />



cheers

Rocket

Goldfrapp



Link naar reactie
Delen op andere sites

Ach, hier ben ik niet bang voor.

Op het werk soldeer ik gewoon met de hand van die 132 pins IC's vast, met 0,25 mm tussen de pootjes. Dat gaat ook goed, en daarbij vergeleken is dit behoorlijk 'grofstoffelijk'. Gewoon de bril afzetten, met je neus er vlak op, en een goeie fijne horlogemakerspincet gebruiken.



Vanavond wordt trouwens niks meer, ik kan mijn eigen soldeerbout niet vinden. Morgen een van het werk lenen, dan moet het wel lukken.



Waar ligt 'overtuiging' ergens? Als het niet te ver van Enschede ligt, wil ik je er wel mee helpen. Ik zal dan zien dat ik van tevoren je eerst een fotootje van mijn soldeerwerk kan sturen, dat je niet al te bang hoeft te zijn.

Maar als ik die foto's uit die eerdere post zo zie, dan heb ik toch het idee dat ik dat minstens zo netjes moet kunnen...



De condensatortjes die ik heb, zijn maatje 0805. Als ik het zo zie, zijn die net zo groot als die standaard op de print zitten, en een stuk kleiner dan wat ik op de foto's aan extra bijgeplaatst zie.



Nee, dit gaat helemaal goed komen!



Greetz, Lion.

Link naar reactie
Delen op andere sites

Ja wel een oplossing. Maar nou vraag ik me af waarom Dream dit probleem zelf niet oplost en zorgt dat het meteen goed is...



Naar mijn mening is de onderste scart aansluiting als ingang in veel gevallen onbruikbaar. Een videorecorder levert problemen op als je via rgb kijkt..en een dvd speler geeft dat vervormde beeld..

Ik heb de aansluiting nu maar als uitgang gebruikt.

Link naar reactie
Delen op andere sites

Oke, ik had even niet opgelet bij die link van Tonski dat dat een rectie was op een 7020 post.

Ik heb zelf de 7000. In de 7000 zit een STV6411A, in de 7020 een STV6412A video switch.

Ik heb van allebei de chips de datasheets even bekeken.



Ik heb nu wel gezien waar die R3050, die ik er niet zonder meer uit durfde halen, aangesloten zit. Dat is van de rood-ingang van 6411 voor de videorecorder naar massa. *&^%^&%$# ACHTER DE KOPPELCONDENSATOR! De 6411 heeft intern een clamp om zijn nulnivo goed te houden, en de functie daarvan help je met die weerstand dus mooi om zeep! Ontwerpfoutje van Dream... die weerstand gaat er dus meteen uit vanavond. Die extra condensatoren over de bestaande werkt ook wel, maar is meer een lapmiddel.

Dat die weerstand er niet moet zitten staat nota bene in de datasheet van de 6411! Maar ja, zelf heb ik ook nog wel eens een -wat later bleek belangrijke- aanwijzing in documentatie over het hoofd gezien...



Nu vraag ik me dus wel af of ze niet logischerwijze voor groen en blauw dezelfde fout gemaakt hebben. Ligt wel voor de hand, maar die weerstanden heb ik nog niet kunnen vinden. De spoortjes naar die pennen verdwijnen onder de chip; misschien zitten die componenten op de achterkant van de print.

Heeft iemand de hoofdprint al eens uit de kast gehaald en gezien of er inderdaad ook onderdelen op de onderkant zitten?



Ik meen me ook te herinneren dat er mensen waren die zeiden dat het voor deze fout uimaakte welke image je gebruikte.

Toen ik dat indertijd las, geloofde ik het niet direct, want een hardwarefout is een hardwarefout, nietwaar, maar nu snap ik ook dat.

Die interne clamps van de 6411 kun je softwarematig in verschillende standen (ook uit) zetten.

Daarmee zullen ze dus in de verschillende images geexperimenteerd hebben.



Er daagt licht aan de horizon, vanavond hopelijk meer!



Greetz, Lion.

Link naar reactie
Delen op andere sites

Ja, ik heb al een en ander gevonden.

Je kunt die R3050 verwijderen, en de koppelcondensatoren wat groter maken.

Ik ga vanavond eens solderen, en zal de resultaten posten.



Greetz, Lion.

Link naar reactie
Delen op andere sites

@Rai: ja, inderdaad, dit gaat om de VCR ingang, en er is inderdaad maar een weerstand. Met weerstand was de ingang voor rood van de STV6411A 9,7 kOhm naar massa, terwijl groen en blauw 45 kOhm te zien gaven. Toen R3050 weg was, gaf ook rood 45 kOhm aan. Weerstand verwijderen was een fluitje van een cent. Het beeld van de DVD-speler via de VCR-ingang is nu perfect!



@Tonski: Ik heb de nieuwste versie (4) van de 7000.

Kan best zijn dat die weerstand op de andere versies van de 7000 ergens anders zit. Maar ik weet nu wat-ie doet, dus daar vind ik hem ook wel.



Ik heb inderdaad ook een hardware modificate voor de scart gezien, waarbij je drie condensatortjes op drie condensatortjes vlak naast de scart plug moest solderen. Maar zolang die R3050 er in zit, is dat een lapmiddel. Die weerstand is ECHT FOUT! Geen idee wat ze bij Dream gedacht hebben toen ze die daar neergezet hebben.



Verder zag ik in een ander draadje dat het YUV-beeld van de Dreambox zelf zou verbeteren als je op drie condensatortjes naast de STV6411A. Ik heb zelf geen YUV op mijn tv, maar ik ga die modificatie toch ook nog even doorvoeren. Een vriend van mij heeft een goede Philips LCD, en hij klaagde dat YUV minder goed beeld gaf dan RGB. Dat zou dus dit probleem kunnen zijn, en dan heeft het dus zin als ik die modificatie bij mij ook even doorvoer, en dan eens bij hem ga vergelijken of het verschil maakt.



Deel 1 zeer geslaagd!



BTW: ik moet wel mijn frontprocessor eens updaten. Ik draai nog steeds met de 'oude' frontprocessor, omdat ik nog steeds de definitieve versie afwachtte. Helaas, die is er volgens mij nog steeds niet. En met deze frontprocessor blijft je box nogal eens hangen als-ie een tijdje echt uit is geweest (wat bij solderen toch wel aan te bevelen is...)



Op naar deel 2...



Greetz, Lion.

Link naar reactie
Delen op andere sites

Okee, deel 2 zit er ook in. Op RGB zie ik weinig verschil, YUV kan ik pas volgende week testen denk ik. Eens kijken of ik een digitaal cameraatje kan ritselen, dan kan ik een foto van mijn geknutsel posten.



O ja: op basis van de foto's van anderen had ik geschat dat de onderdelen in de Dreambox formaat 0805 zouden zijn. In werkelijkheid is dat 0603: net iets kleinder dus. Je zult dus zien dat de condensatoren die ik er op gesoldeerd heb (2x0.47 uF boven op elkaar) net iets groter zijn dan de originele 0.1 uF



Greetz, Lion.

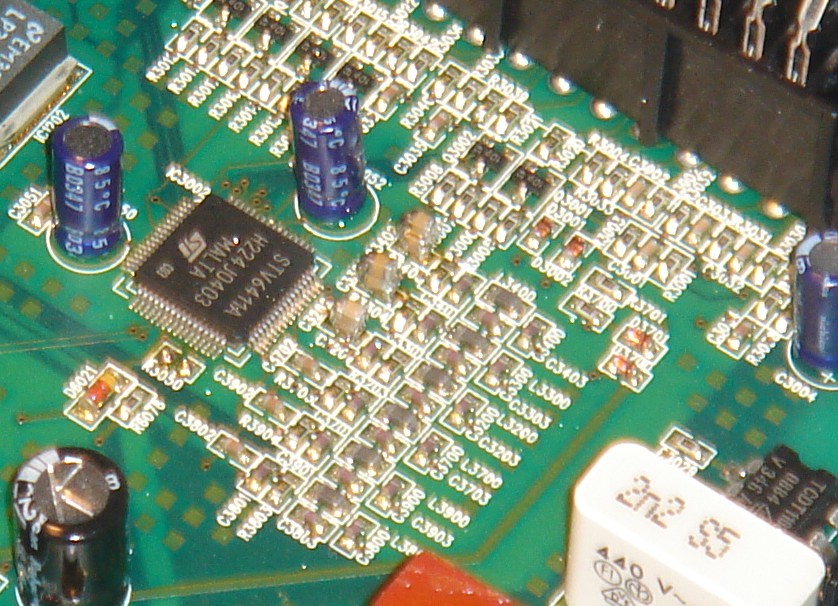

22:56: nu met foto!

Helaas/gelukkig kan ik beter solderen dan fotograferen...
