gibertini 85cm en Moteck SG-2100

[ronaldsl]

Wie kan er helpen ?



Ik ben nu al een week bezig met het goed uitrichten, echter het wil niet lukken.



Ik heb een Gibertini 85 cm schotel en een Moteck SG-2100.



Ik woon in Leeuwarden, dus LAT = 53.2005 en LONG is 5.7784.

Motor zet ik op 53.



Volgens boekje van de SG-2100 moet ik de schotel dan afstellen op 30 - (minus) 7.552 = 22.448 graden. De schotel hangt dan bijna 20 a 25 graden achterover ????



Als ik scan op sats dan krijg ik service NOT found



Bij de Gibertine schotel zit een soort U vormig balkje met een pijltje. Er staan echter ook (maat)streepjes op de beugel op de schotel zelf. Welke moet ik nu gebruiken ???



Als het niet duidelijk is, wil ik wel even een foto maken.



Wie O wie weet er meer ?



Bedankt, ronald

[pietsky]

lees op dit forum eerst even theorie achter draaibbaar, als het dan weer niet lukt kom er dan op terug. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[peterbelt]

en daar ging het verkeerd niet van 30 maar van 40 je declinatie afhalen dus in jouw geval 32



groeten peter

[Vette73]

Ik zou eerst bij het begin beginnen: Uitrichten op Sirius en dan verder gaan zoeken.



Waarom? Kijk hier

[©TheMenk©]

i.d.d. Schotel elevatie zal voor jouw ook rond de 32 graden moeten liggen.



Probeer het nog maar eens met 32,5.



zie de berekening:

motor:

links: 53

rechts: 90-53 = 37



elevatie schotel= (40-declinatie) = 40 - 7.552 = 32.448



sirius = 5 -longitude = 5 - 5.78 = -0.78 oost ofwel 0.78 West



suc6



Gr TheMenk

[ronaldsl]

Bedankt allemaal voor de tips.





ECHTER

mijn probleem op dit moment is waar en hoe instellen op de gibertini schotel. Zoals al geschreven kan ik twee maatverdelingen gebruiken.



Ik zal vanavond wel even (proberen) een foto te plaatsen.



En er wordt gesproken van 40 - declinatie, in het boekje staat toch echt 30 !!





ronald

[Big fellow]

@ronaldsl;



Ik heb nu het boekje van mijn SG2100, en op pagina 2 staat alles uitgelegt.. Hier staat o.a. "Set the Declination Angle by the scale on the antenna dish. The reading on the Dish scale should be: 40°-DECLINATION ANGLE "



Maar ok dan, op z'n nederlands: ( Er vanuit gaande dat de motor op nul staat )



Hang de motor op onder hoek van 37° ( Aan een kant van de beugel staat deze hoek, de "Elevation", en aan de andere kant staat de Latitude. ) Je kan ook op de latitude schaal kijken en je motor dan op 53° instellen. Dit komt overeen met elkaar...

Stel je schotel in op een elevatie van 40-7.5 = 32.5° . Monteer de schotel precies in lijn met de twee "strepen" op de as van de motor. ( Zien eruit als giet lijnen.. ) Ik heb zelf eerst alles op de grond aan elkaar gebout, en daarna het op de steun aan de muur gemonteerd...

Als je nu alles ophangt, en losjes vast maakt aan de beugel, het moet wel vast zitten, maar nog wel een beetje draaibaar zijn over de muurbeugel, dan stel je je ontvanger in op een FTA op sirius. Dan draai je je combinatie totdat je signaal krijgt op dit kanaal.

Probeer dit te "pieken", en zet dan alles goed vast. Mocht het signaal minder worden tijdens het vastdraaien ( wat heel goed mogelijk is ) probeer dan door de beugel niet geheel symetrisch vast te zetten een maximaal signaal te verkrijgen.

Als alles vast zit, dan moet je een klein beetje aan je schotel trekken ( naar beneden toe ) en kijken of je signaal beter wordt, doe dit ook door de schotel naar boven te duwen. Helpt het om je schotel wat omhoog of omlaag te duwen, verstel dan de schotel op de motor. ( Dus niet de motor aan de muurbeugel ). Probeer alle satellieten te vinden, en probeer in de verst zichtbare satellieten dezelfde truuk met het op en neer bewegen van de schotel. Mocht dit verschil ( in positieve zin ) uitmaken, kijk dan eens op deze site . ( Gevonden in het sticky topic van Zeeman in dit forum..... )



Suc6 ermee!



Big fellow

[ronaldsl]

geweldig al die hulp !!



Zal vanavond weer even reageren.



ronald

[ronaldsl]

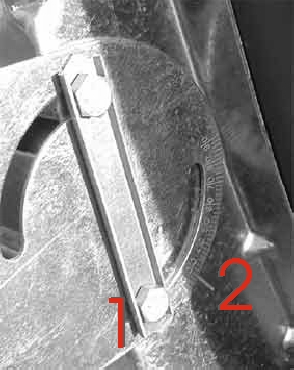

Ik heb even een foto genomen. Je ziet een soort U balkje met aan onder EN bovenkant een soort pijl. (nr 1) Moet deze nu het aantal graden aanwijzen of juist het streepje bij nummer 2 ???



Iets anders voor big fellow, in MIJN boekje van de SG-2100 op pagina 2 staat toch echt 30 graden - ????



Zal kijken of het lukt om de foto's erbij te plaatsen, zoniet stuur dan even een berichtje, dan kan ik ze even mailen.



Elke hulp is natuurlijk weer zeer welkom !



ronald



PS ik log morgenvroeg pas weer in....

[ronaldsl]

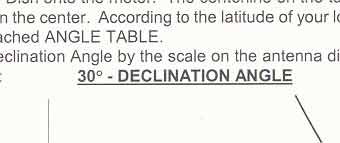

en de scan van MIJN pagina twee

[Fleetwood]

Oh is dat u-balkje daarvoor,ik hield hem al over.

heb hem er hier niet opzitten,maar alles werkt perfect.

ga hem dan ook niet losslopen.... <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[pietsky]

probeer eerst de pos van sirius te bepalen dat is waar de zoon normaal in de zomer op 1200 uur staat.

en ga daarvan uit dan werken.

of kijk met behulp van stadskaart waar het zuiden is daar moet de sirius gevonden worden.

[Big fellow]

@ronaldsl;



Ik ken deze specifieke schotel niet uit eigen ervaring.. Op je foto kan ik echter weinig zien. Ik gok erop dat je de onderste "pijl" moet gebruiken om de declination angle in te stellen, dus de 40-7.5=32.5° ... Ik denk dat jouw handleiding misschien wel een drukfout bevat.. Probeer het dus eens met 32.5° op de onderste pijl... En dan het verhaal van eerder volgen...



Suc6.



Big fellow



PS Bij mij staat op pagina 3 dezelfde formule voor de declination angle.. Bij jou ook???

[ronaldsl]

Helaas kan ik er pas as maandag mee verder, hoop dat het dan zulk mooi weer is als nu.



Ik laat wel even weten hoe het afloopt.



Thanx !!

[deduijk]

Veel makkelijker is: eerst de schotel aan de paal hangen, uitrichten op sirius m.b.v. een satfinder.



controleren via je ontvanger of je op de juiste satelliet zit.



motor monteren in ongeveer zelfde richting



controleren of motor op 0 graden staat (dus zn oost west draai)



schotel erop



zorgen dat de schotel-motorhoek 0 is (dus dat de schotel precies recht op de motor zit)



nu hele zaakje uitrichten op sirius. schotel hoek niet veranderen.., je stelt ut met motor elevatie. (en uiteraard met links rechts draaien van de hale constructie dus motor en schotel) {weer uitrichten met je satfinder..}



als je dit precies doet en de paal waarop je zaakje monteerd loodrecht staat (waterpas hori&verti) moet het zaakje werken.



SUC6.



CU

deduijk



p.s. mocht uitleg niet helemaal duidelijk pm me dan maar ff.. <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />
