Xsat 410 slechtbeeld op 12574H

[schotel1]

klacht:

Op bepaalde zender was het beeld slecht. Blokvormig en af en toe de tekst geen signaal.



Bleek dat de volgende elco's verlopen waren:

C63 en C50 22uF/6,3v

Na vervanging weer goed beeld.



De elco's zitten thv de tuner.





Het is maar even dat je het weet.

[Gast]

Fijn dat je hierover bericht.



N'kennis van me heeft de 410 en deze klacht op Ned 1,2,3 en juist niet op de commerciele omroepen (12343 en 12574).



Kun je me aangeven of ik het ook in die hoek moet zoeken, resp heb je meer info ;

schema's evt foto van de betreffende componenten.



Ik hou me aanbevolen.

[schotel1]

Ik heb geen schema. Maar probeer het eens met een fohn om de elco's wat warm te maken. Heb je na het warm maken goed beeld, koel dan met freez de elco's om en om af.

Zo ben ik er ook achter gekomen welke elco's slecht waren.

Om zeker te zijn of je de juiste hebt, gebruik dan een ander elco en zet deze parallel over de slechte elco.

Heb je resultaat vervang de smd elco en meet deze voor de zekerheid. (Bij mij waren de elco's van 22uF naar 10uF gegaan dit even terzijde)



Ik denk wel dat je in het gebied van de tunner moet zoek.

Op F22 (zekering) staat 4,9 volt als je daar een elko van 22uF aansluit (+ op de 4,9v en de - op de massa) moet je ook goed beeld krijgen. Dan weet je zeter dat je in het goede gebied zit te zoek.



Succes.

[Its_Johan]

Dit is erg interresant, kijk maar eens naar mijn posting hier . Ik heb alleen slecht beeld op de 12525H frequentie en alle andere zenders niet. Het zou dus een oplossing voor mij kunnen zijn, maar ik weet niet eens wat een elco is ! dus graag wat meer informatie.

[Gast]

heu, heeft de Sint dan wat gebracht?

FF serieus, ja bepaalde zenders zijn nu eenmaal minder stzerk en dan telt alles mee, en om eerlijk te zijn heeft de 410 graag een sterk signaal. <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

[Gast]

Citaat:

heu, heeft de Sint dan wat gebracht?
FF serieus, ja bepaalde zenders zijn nu eenmaal minder stzerk en dan telt alles mee, en om eerlijk te zijn heeft de 410 graag een sterk signaal. <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

Pipeline,

Het ding heeft goed gewerkt en vertoont nu kuren.
Het is inderdaad zo dat Elco temperatuurgevoelig zijn.
Er zijn niet voor niet exemplaren van 85graden celsius of hoger. M.i. kunnen tantaal elco's erover heen solderen een oplossing bieden.

Maar aangezien er op de doos nog garnatie zit gaat ie eerst even terug naar de handelaar. Helpt dat niet, dan krijg ik de vrije hand. <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />

Het is daarnaast ook goed om te horen dat anderen hetzelfde fenomeen waarnemen.

[Gast]

Dit probleem is ons (Xsat Team) niet bekend, wij vragen even verder.

[Its_Johan]

Ik was al aanhet zoeken geweest op jullie forum, maar kon inderdaad niets vinden.

[Gast]

Toevallig iemand die een gelijkaardig probleem heeft met TVE op Hotbird?

Wij zoeken dus.

[Its_Johan]

TVE op hotbird werkt prima hier. Ik heb echter hetzelfde probleem op 12479V ASTRA 19.



Op alle kanalen signaal rond 64%-10.5db dus ik neem aan dat het niet aan de schotel ligt.

[Gast]

Effe nakijken, per toeval geen probleem met alle Verticale transponders?

Want dat is wel bekend, doch niet opgelost.

Of uiteraard met alle horizontale.

[Its_Johan]

Nee, dat is niet het probleem, want ik heb het alleen op 12479V en 12515H...Het is wel frapant dat deze frequenties naast elkaar liggen.

[Gast]

Al eens geprobeerd van die elco's te vervangen?

Is wel grapig dat ik dezelfde topic heb op 2 forums maar dan niet met dezelfde transponder.

[Its_Johan]

Zoals in mijn eerder bericht gezegd, ik ben niet zo thuis in de electronica en weet dus niet eens wat een elco is. Ben trouwens niet bang om wat te solderen, heb ook al de kaartlezer aangepast voor het problem dat hier staat



-----

Ben er ondertussen achter dat het om een condensator gaat, die wil ik wel vervangen, maar kan iemand me uitleggen, aan de hand van deze >>FOTOS<< waar ik moet zoeken ?

[schotel1]

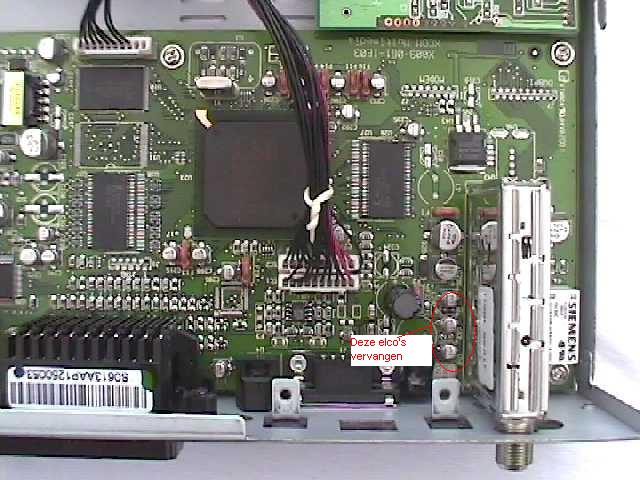

Hierbij de gewenste foto's met de slechte elco's
