Iemand tips voor het solderen van SMD componenten?

[Skypatrol]

Wie kan mij helpen met hints en tips voor het monteren van SMD componenten. Ik ben net van de generatie die geen SMD achtergrond heeft. Ik weet dat de industrie hiervoor hete lucht gebruikt, maar hoe zit het met onze "Nico's"? (lees de dhz). Is dit ook mogelijk met een zeer kleine soldeerbout bv. 12 watt in combinatie met een kleine tip. Wil nl. mijn Xtreme ombouwen naar PVR mbv de ombouw kit.

Alle info is welkom. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[©TheMenk©]

Rokende soldeerbout misschien!?? <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



gr TheMenk

[Jan Ambers]

Wat wil je solderen?

Chips of R en C ?



Opletten voor een te hoge temp want sommige oudere componenten hebben een verzilverd uiteinde, en door te hete bout kan je opzuigen van zilver in de tin bekomen en kan je de component niet meer solderen! De recente hebben een paladium laagje om beter te solderen!

Ik zuig één eilandje de tin weg, (in geval van herstelling)en leg een beetje tin op het andere.

Ik positioneer de component en soldeer het ene eilandje (met de extra tin erop)

Het andere eilandje voorzie ik ook van tin zodra de component op zijn plaats zit.

Voila de component is gesoldeerd!

Voor chips en "meerpotige" componenten is het een apart verhaal!

Als je 2 "strijkijzers" hebt kan het ook vlotter en mooier.

[wammeswaggel]

Vroeger.....draaiden we een koperdraadje om de bout.

[mr|repel]

als je een compleet IC vervangt , oude eraf halen , op de eilandjes een "bolletje" tin doen , nieuw component juist erboven houden en elk pootje heel even verwarmen. Wat ook wel eens makkenlijker soldeerd is een draadje rond het uiteinde van je bout doen , dan heb je een dunnere punt en minder warmte



Ow ja , en een fles whiskey om je handen stil te houden dat je niet gaat shaken <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />



hehe wammel je was me net voor <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />

[Snurker]

Pas bij die Chips wel op voor statische ladingen !!



Soldeerbout en werkstuk en jouzelf (polsband) aan een aardpunt.



Je kunt i.p.v. dun soldeer (liefst loodvrij) ook soldeerpasta gebruiken.

1. Plaats van Chip schoon maken

2. Chip plaatsen en met twee punten vastzetten.

3. Dun streepje soldeerpasta langs de pinnetjes

4. Met kleine soldeerstift niet te veel drukkend langs de pinnen gaan en soldeerpasta verandert in een stevige soldeer verbinding.



Werk je toch met dun soldeer, dan voor het solderen altijd eerst Flux aanbrengen.



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Matchless]

dat truukje met die kopere draad gebruik ik het meeste.vooral voor nokia cammetjes.ik snij de orginele chip van de pootjes af.dan alle pootjes los soleren en dan de koperedraadjes techniek om een voetje te plaatsen.en idd doe ik alles op de rvs aanrechtblad in de keuken waarbij de cam,pols en soldeerbout ge-aard is.Ik heb wel een SMD reworkstation(hakko850) maar nog geen voetjes ervoor want die dingen zijn peperduur..

[Gast]

koop dit en alle sis opgelost

[-= [ Appien ] =-]

en de prijs <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />

[Gast]

Het allerbeste is als je aan FLUX kan komen dit is een vloeistof die je met een kwastje (nagellak model) aan brengt , deze dient als vloeimiddel zeker voor smd ic's is dit een must ,je kan dan zonder probleem ic's solderen zonder dat je poten aan elkaar vast soldeerd.

Gebruik het zelf al jaren , met volle tevredenheid

[Gast]

Gebruik vooral "echte" smd tin, dwz superdunne tin, dat scheelt enorm.

[Sjaak]

Als ik zou mogen kiezen <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" /> neem ik deze!!!

Citaat:

Het allerbeste is als je aan FLUX kan komen dit is een vloeistof die je met een kwastje (nagellak model) aan brengt , deze dient als vloeimiddel zeker voor smd ic's is dit een must ,je kan dan zonder probleem ic's solderen zonder dat je poten aan elkaar vast soldeerd.

Gebruik het zelf al jaren , met volle tevredenheid

Beste tip!!! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Gebruik zelf al jaren flux / fluxgel nooit problemen... vaak zit er genoeg soldeer op de padjes een beetje flux erbij en klaar <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

volgens mij kan je ook een fluxpen krijgen bij een electronica webshop >>> google >>> fluxpen <img src="/ubbthreads/images/graemlins/wink.gif" alt="" /> fluxpen

Voor de weller liefhebbers is er een speciale hollow point (zo noem ik 'm) puntje is hol waardoor je goed kunt sleepsolderen en het overtollige soldeer weg kan halen!! let op deze punt is alleen te verkrijgen voor de LT-series

GR,

Sjaak

[Gast]

Citaat:

Wie kan mij helpen met hints en tips voor het monteren van SMD componenten. Alle info is welkom. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Als je een alternatief wilt dan moet je hier maar eens kijken http://www.seattlerobotics.org/encoder/200006/oven_art.htm
dit werkt ook goed. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

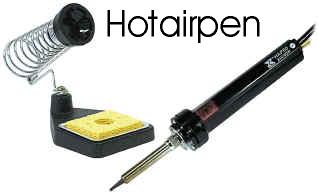

Ik gebruik degene in de bijlage HAP60 / 60W Hot Air Pen SMD het lucht bout
voor de-/solderen van SMD-behuizingen
optioneel bij; 968ESD en 988ESD <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[mr|repel]

lol , ik was me al aan het ergeren dat ik de originele eeprom toen niet eraf kreeg en had van ergernis de pootjes ook afgesneden. Ook eraan geiriteerd dat je er op geen enkele mogenlijkheid met desoldeerlitze ofzow bijkomt ? <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />
